Kingmach vibrerende trådsensorer for strukturell helseovervåking

Hva en vibrerende trådsensor måler i SHM

En vibrerende trådsensor konverterer en mekanisk endring til en endring i resonansfrekvensen til en strukket tråd. En kompatibel avlesning begeistrer ledningen, oppdager responsen og bruker kalibreringskoeffisienter for å beregne tøyning, trykk, belastning eller en annen teknisk verdi. Frekvens er den målte mengden, så normal kabelmotstandsvariasjon har mindre innflytelse på resultatet enn det kan ha på et lavnivåmotstands- eller spenningssignal. Kabelkontinuitet, skjerming, fuktbeskyttelse og avlesningskompatibilitet betyr fortsatt noe.

For en dypere forklaring av følemekanismen, se gjennom hvordan vibrerende trådstrekkmålere fungerer . Den tekniske fordelen er sterkest i langsom, langsiktig overvåking der stabilitet og lange kabelruter betyr mer enn høyfrekvent dynamisk respons. En vibrerende ledningssensor er ikke automatisk det riktige valget for rask vibrasjon, store globale bevegelser eller en geometri som krever en fleksibel, trekk-wire, optisk eller satellittbasert målebane.

Terminologisjekk før tilbudsforespørselen

Ikke bruk "vibrerende ledning" som et generisk navn for hvert instrument med frekvensutgang eller digital forskyvning. Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT og JMDL-32XXAT-modeller bruker induktive frekvensmodulasjonsprinsipper. JMDL-52XXADT bruker to koblede induktive spoler, JMLS-22XXADT bruker en ståltaumekanisme med motstandskonvertering og digital kommunikasjon, og JMBD-1050 bruker GNSS-posisjonering. Riktig terminologi forhindrer feilaktige avlesningskanaler, kablingsforutsetninger og kalibreringsprosedyrer.

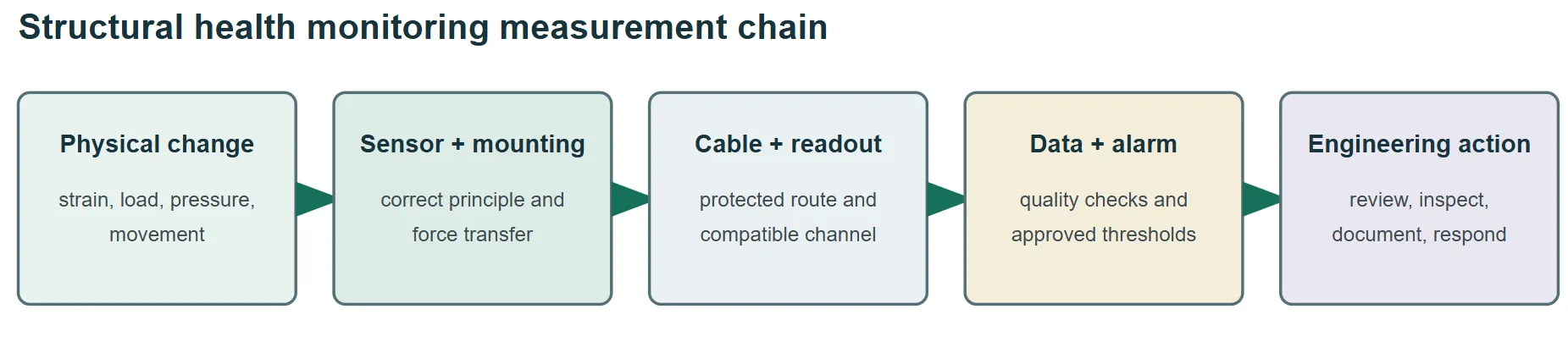

Bygg målekjeden før du velger modell

En sensor er ett lag av et SHM-system. Målepunktet, monteringsmaskinvaren, beskyttet kabelrute, avlesning eller logger, kommunikasjonslink, programvare, alarmterskler og responsprosedyre må fungere som én kjede. En svært stabil sensor kan ikke korrigere et ustabilt anker, skadet kabel, inkompatibel kanal, dårlig temperaturtolkning eller en alarmterskel som ikke har noe teknisk grunnlag.



• Definer ingeniørspørsmålet og den fysiske variabelen før du velger en sensorfamilie.
• Bekreft at rekkevidde, oppløsning, repeterbarhet, temperaturoppførsel og samplingsfrekvens støtter alarmbeslutningen.
• Spesifiser montering, kabelbeskyttelse, jording, overspenningsvern, avlesningskanaler, kommunikasjon, datalagring og vedlikeholdstilgang.
• Tildel ansvar for grunnlinjeavlesninger, terskelgodkjenning, alarmgjennomgang, inspeksjon og dataoppbevaring.

Utvalgskriterier som hører hjemme i tilbudet

Åtte alternativer for bevegelsesovervåking og hvor de passer

Følgende åtte alternativer vises i Kingmach's forskyvningstransduserområde . De løser ulike bevegelsesspørsmål innen SHM, men de er ikke åtte versjoner av én vibrerende trådsensor. Sammenlign sensorprinsippet, måleveien, installasjonsmetoden, ytelsen og vedlikeholdskravet før du behandler modeller som erstatninger.

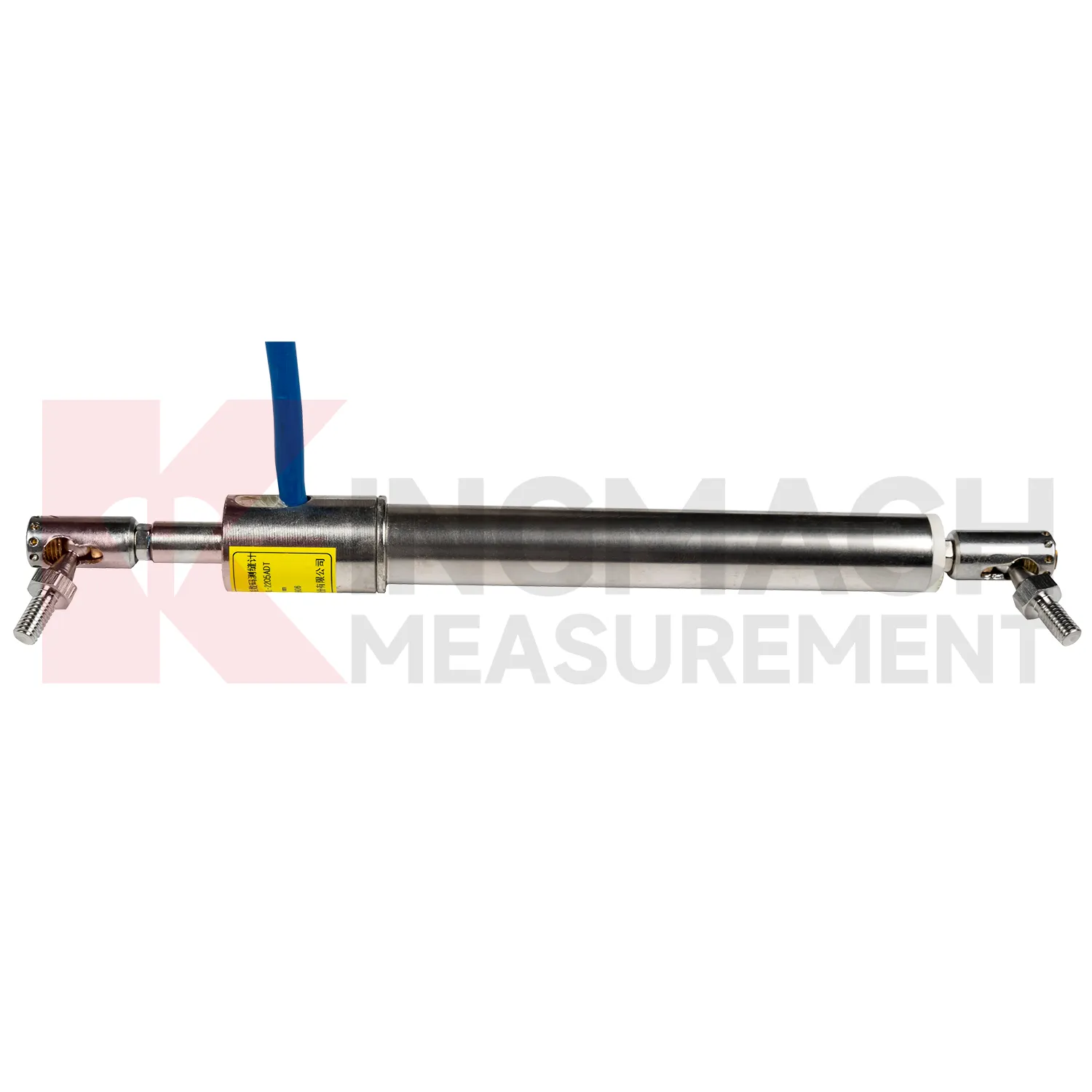

1. Smart sprekkmåler: JMDL-22XXAT

Bruk JMDL-22XXAT Smart sprekkmåler når den tekniske variabelen er endringen i bredde over en sprekk, skjøt eller ekspansjonsfuge. Standard utvalgsalternativer lar kjøperen matche forventet bevegelse i stedet for å akseptere én generisk reise. Monteringsgeometri må overføre åpningen direkte inn i måleren mens ankrene holdes utenfor skadet eller løst materiale. Nullavlesningen skal registreres med temperatur, installasjonstilstand og relevant tegningsreferanse.

Egongyan Rail-only Bridge-prosjektet brukte smarte sprekkmålere i et bredere broovervåkingssystem, som viser hvorfor sprekkdata bør tolkes med last, avbøyning, tøyning og miljømålinger. En vanlig feil er å velge det minste området for tilsynelatende presisjon uten å tillate sesongmessige bevegelser eller installasjonsforskyvninger. En annen er montering på tvers av en uregelmessig sprekk uten å definere bevegelsesaksen. Spør om nøyaktig rekkevidde, nøyaktighet, temperaturalternativ, kabellengde, monteringstilbehør, kalibreringsregistrering og kompatibel avlesning. Definer hvem som kan tilbakestille null og hvordan eventuell tilbakestilling skal registreres i overvåkingshistorikken.

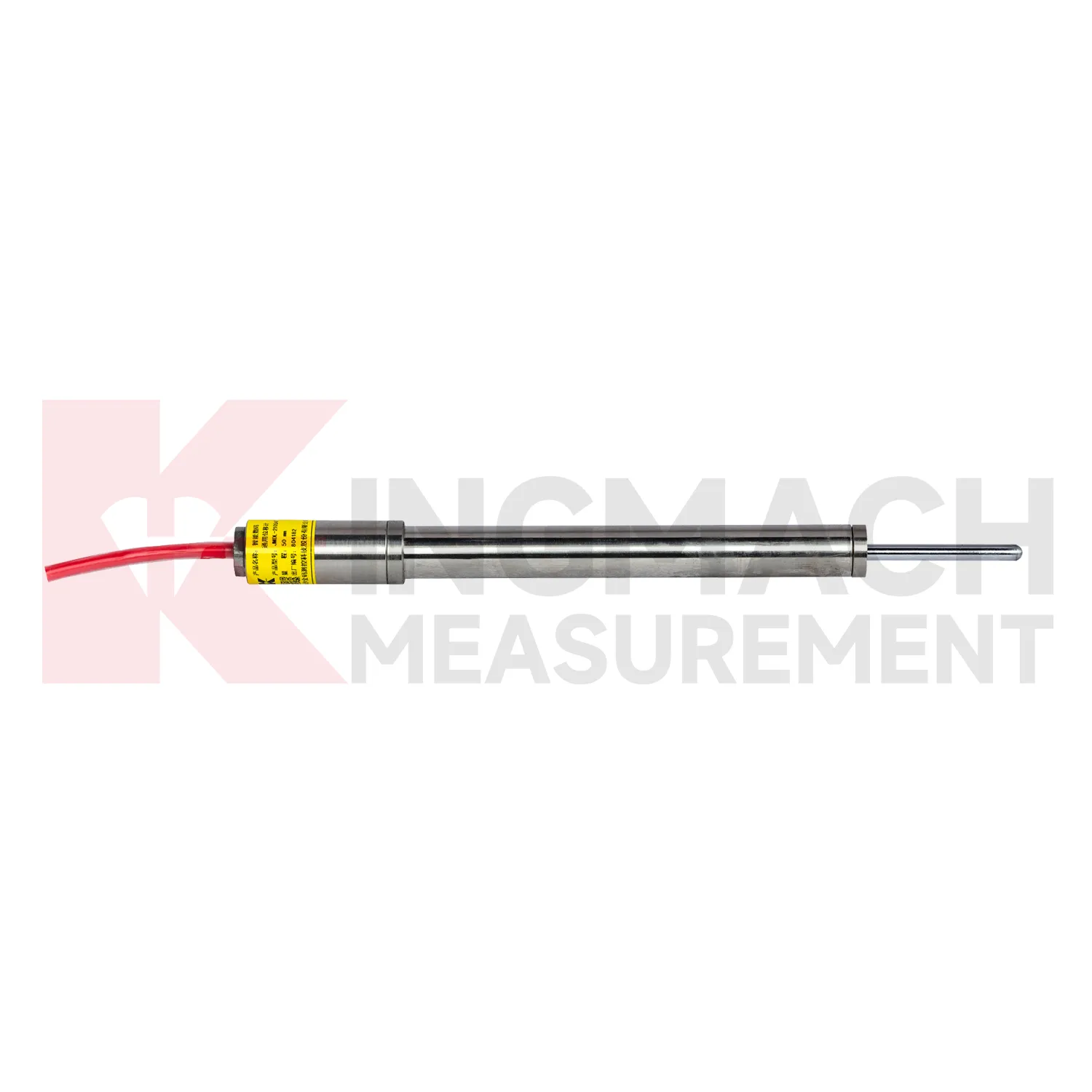

2. Generell fortrengningsmåler: JMDL-21XXAT

De JMDL-21XXAT fortrengningsmåler for generell bruk passer direkte relativ bevegelse mellom to strukturelle komponenter når måleretningen er klar. Typiske oppgaver inkluderer ekspansjonsleddbevegelse, lokal støtteforskyvning og relativ bevegelse over et definert grensesnitt. Dens induktive frekvensmodulasjonsarkitektur og digitale funksjoner gjør den til en annen teknologi enn en konvensjonell vibrerende trådsensor, selv om frekvens er involvert i den interne måleprosessen.

Før du bestiller, tegn fast punkt, bevegelsespunkt, forventet retning, innledende forlengelse og full bevegelseskonvolutt. Sjekk om rotasjon eller tverrgående bevegelse kan sidebelaste stangen eller braketten. Den vanlige feilen er å behandle en generell måler som et universelt svar når bevegelsesbanen er buet, for lang, utilgjengelig eller referert til ustabilt materiale. I slike tilfeller kan en fleksibel, ståltau-, flerpunkts-, berggrunns-, optisk- eller GNSS-metode svare på spørsmålet mer pålitelig. Krev en dimensjonert monteringstegning og verifiser den installerte utgangsposisjonen før grunnlinjeavlesningen aksepteres.

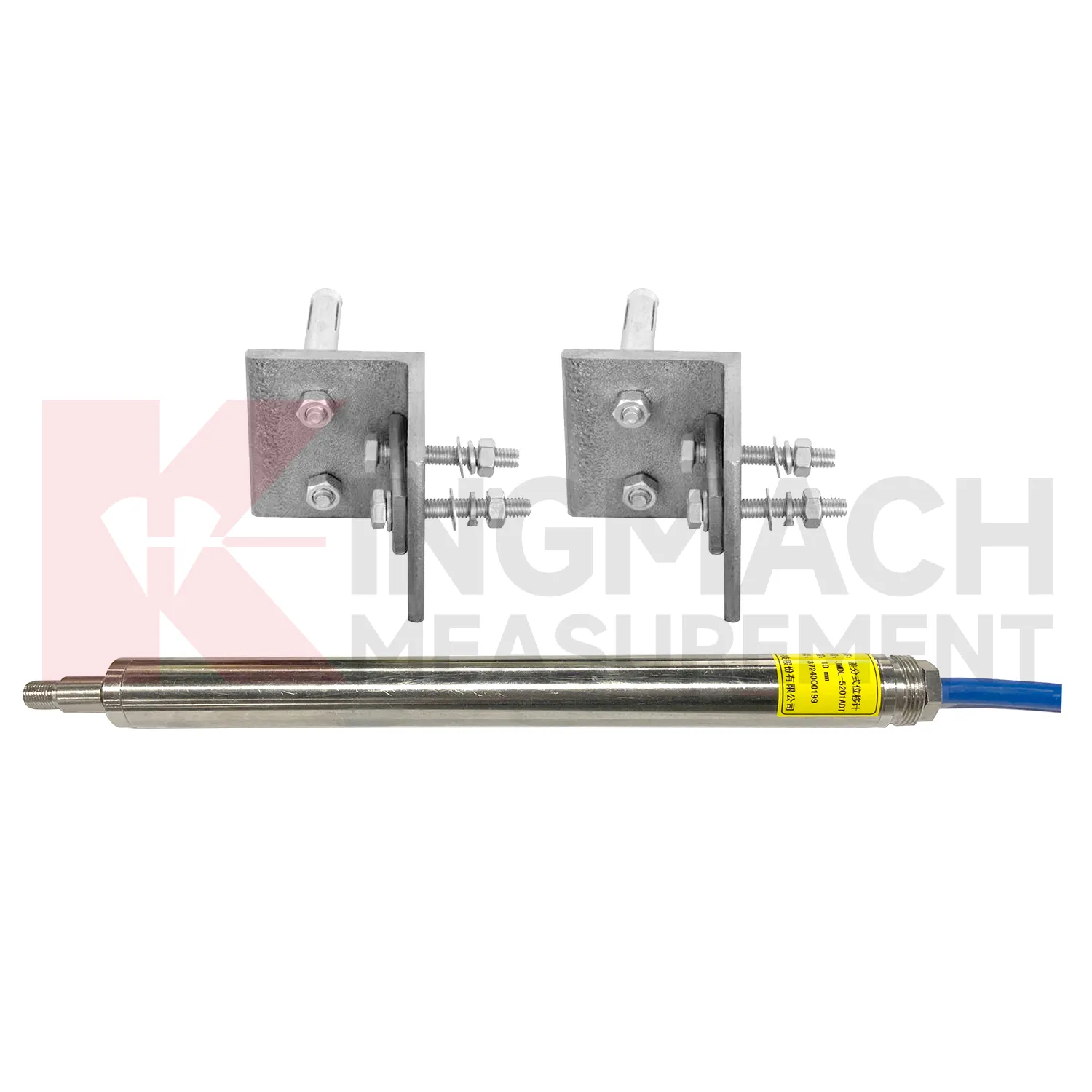

3. Differensialforskyvningsmåler: JMDL-52XXADT

Velg JMDL-52XXADT Differensial forskyvningsmåler når avgjørelsen avhenger av bevegelsesforskjell mellom to punkter, for eksempel relativ bevegelse over et ledd, segment eller grensesnitt. To koblede induktive spoler reagerer i motsatte retninger når stangen beveger seg. Differanseberegningen er ment å redusere vanlig miljøpåvirkning, inkludert temperaturrelaterte effekter. Dette driftsprinsippet må ikke beskrives som vibrerende wire.

Referansepunktene er en del av målingen. Hvis et av ankerene beveger seg uavhengig, kan utgangen være riktig for den installerte geometrien, men feil for den tekniske tolkningen. Ta med brakettstivhet, innretting, utgangsposisjon, termisk bevegelse, tilgang og kabelbeskyttelse i installasjonstegningen. En vanlig feil er å bruke en differensialmåler når prosjektet faktisk trenger absolutt posisjon eller lang reise. Bekreft referanserammen og forventet tegnkonvensjon før du definerer alarmer. Under igangkjøring, påfør en kontrollert bevegelse i begge retninger og verifiser skilt, retur og kanalkartlegging.

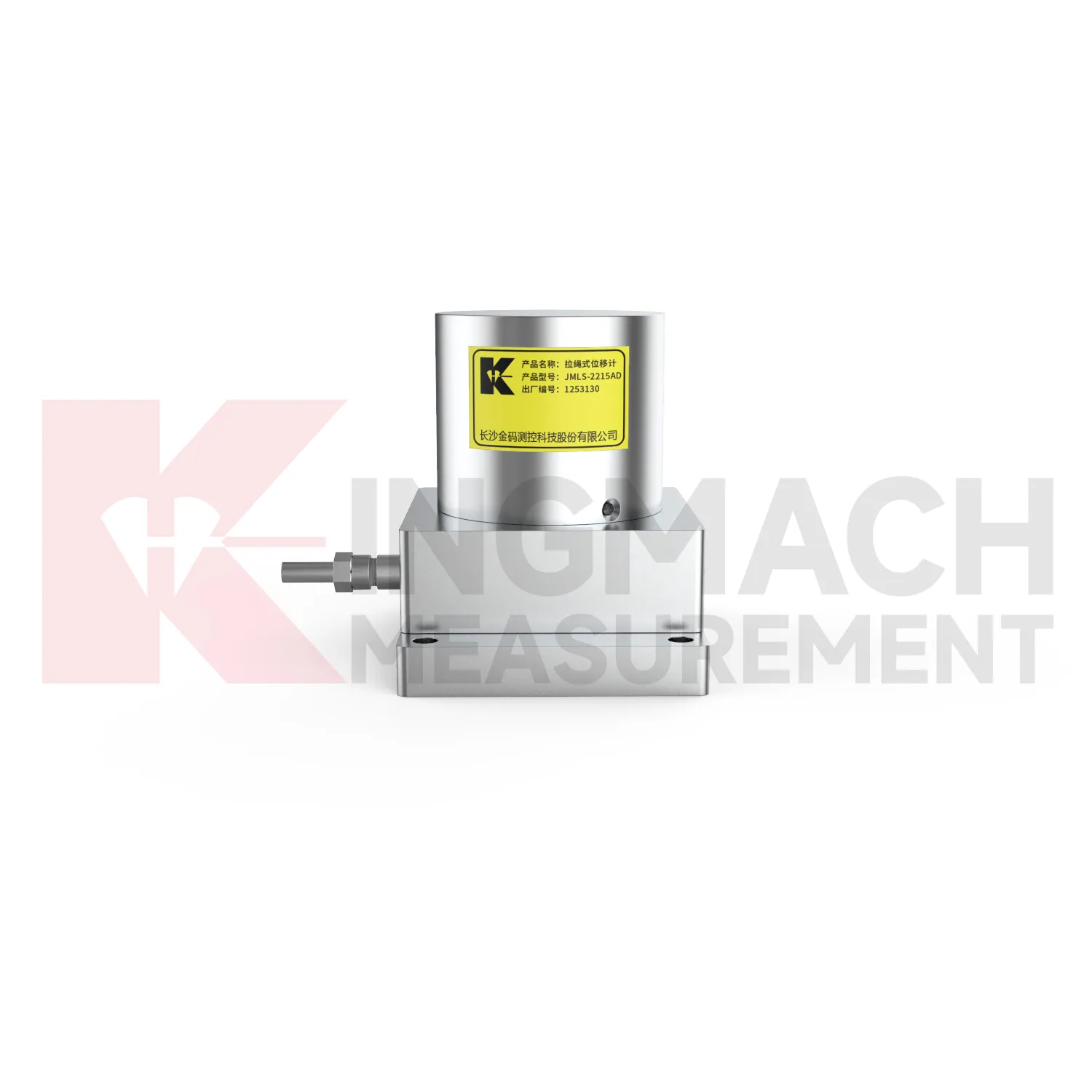

4. Forskyvningssensor for ståltau: JMLS-22XXADT

De JMLS-22XXADT forskyvningssensor for ståltau konverterer kabelforlengelse eller tilbaketrekking gjennom en spole og roterende sensormekanisme. Det er nyttig når reisen er større eller en stiv målestav ikke kan følge den tilgjengelige banen. RS485-kommunikasjon kan forenkle tilkobling til et kompatibelt innsamlingssystem, men den mekaniske kabelruten er fortsatt det dominerende installasjonsproblemet.

• Hold kabelen på linje med den tiltenkte bevegelsen og beskytt den mot slitasje, fastklemming, is, rusk og utilsiktet støt.
• Sjekk tilbaketrekningskraft, ankerstyrke, brukbar vandring, bøygeometri, kapslingstetting, protokollinnstillinger og tilgang for inspeksjon.
• Ikke bruk hele nominelle bevegelse som designbevegelse; reserveinstallasjon og margin for ekstreme hendelser.

En hyppig feil er å fokusere på elektronisk oppløsning mens man ignorerer kabelmekanikk. Dårlig justering eller en ubeskyttet rute kan føre til friksjon, slakk eller skade som ingen digital utgang kan korrigere. Bekreft trekkretningen og tilbaketrekningsatferden gjennom hele den forventede bevegelsen før beskyttelseskabinettet lukkes.

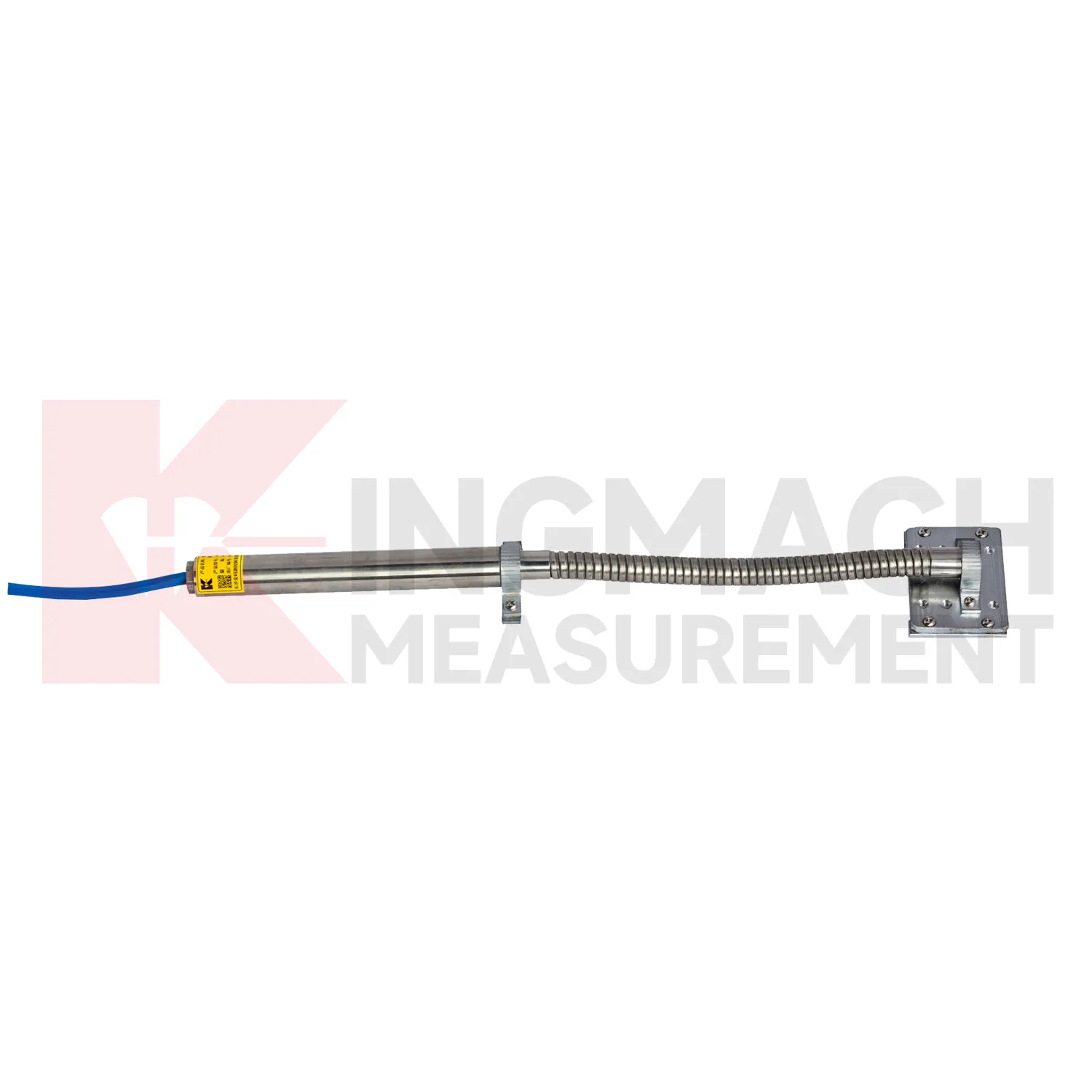

5. Fleksibel forskyvningsmåler: JMDL-24XXAT

Bruk JMDL-24XXAT Fleksibel forskyvningsmåler når følerelementet må deformeres med geonett eller en annen innebygd armering i stedet for å spenne over et rent rett gap. Den fleksible forlengelsen følger materialets bevegelse, mens den interne induktive frekvensmodulasjonssensoren unngår glidende kontakt mellom stangen og spolen. Dette gjør modellen relevant for applikasjoner med forsterket jord, undergrunn, skråninger og fundamenter der en stiv overflatemåler vil forvrenge målebanen.

Installasjonsplanlegging bør dekke sensororientering, feste til armeringen, beskyttelse under fyllingsplassering, kabelutgang, komprimeringsbelastninger, innledende avlesning og forholdet mellom målt forlengelse og teknisk belastning. Den vanlige feilen er å behandle den fleksible stangen som mekanisk uforgjengelig. Anleggsutstyr, skarpe svinger, dårlig feste eller ukontrollert fyllplassering kan skade enheten eller koble den fra materialet. Krev en installasjonsmetodeerklæring og holdpunktinspeksjon før begravelse. Fotografer vedlegget og kabelruten slik at senere datagjennomganger kan bekrefte den installerte geometrien.

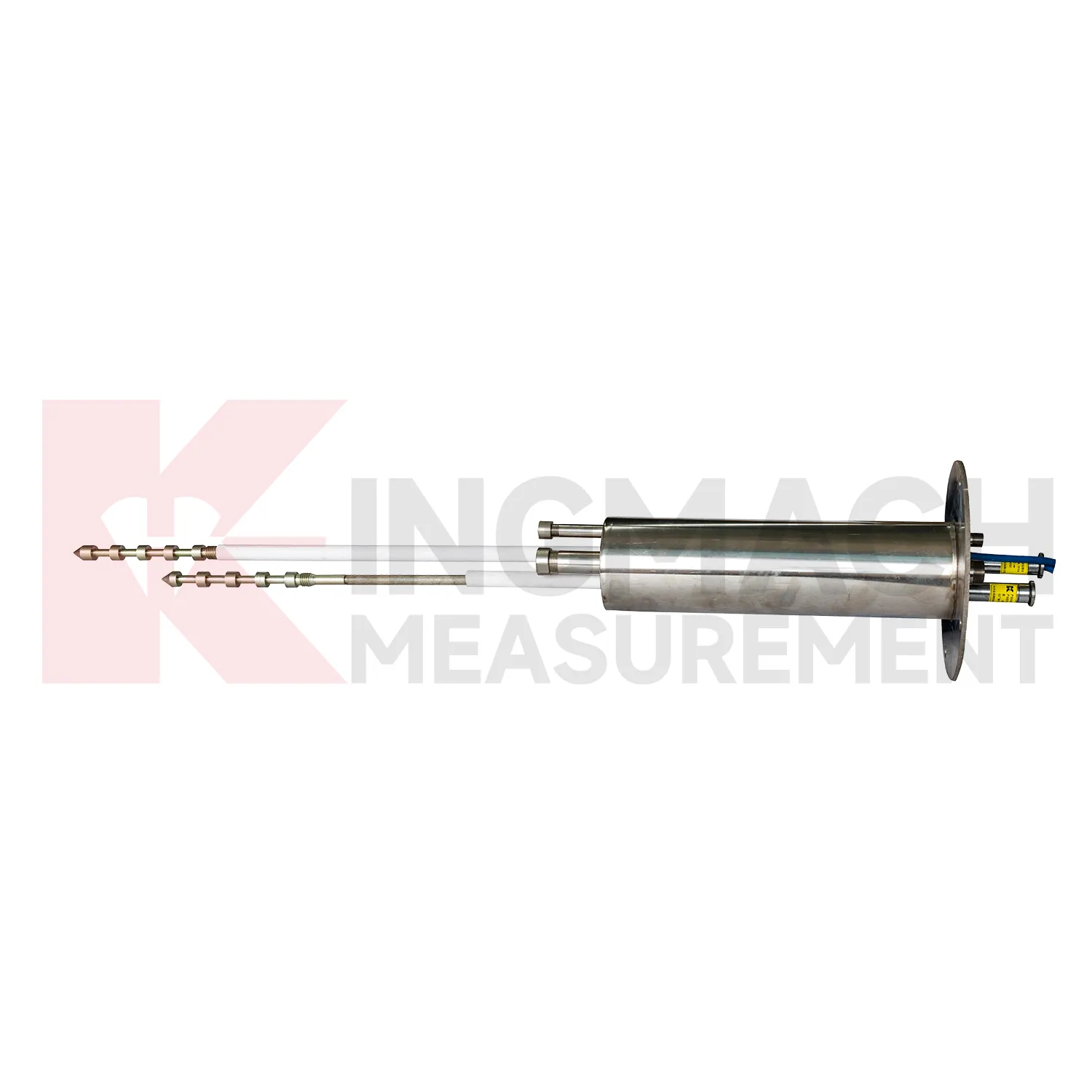

6. Flerpunktsforskyvningsmåler: JMDL-31XXAT

De JMDL-31XXAT Flerpunktsforskyvningsmåler skiller bevegelse på flere dyp i omkringliggende stein, skråninger, grunngroper eller tunnelgrunn. Ankre installert på forskjellige dybder kobles gjennom stenger og beskyttelsesrør til individuelle forskyvningsmålere. Sammenligning av punktene hjelper ingeniøren med å skille grunne deformasjoner fra dypere bevegelser. Dette er mer informativt enn én overflateavlesning når plasseringen av den aktive sonen er usikker.

Designteamet bør spesifisere borehullsdybde og diameter, tre-til-fem-punkts layout, ankerdybder, geologi, fugemasse, stanglengder, hodebeskyttelse, kabelføring, installasjonssekvens og grunnlinjeprosedyre. Den vanlige feilen er å velge lik punktavstand uten referanse til strata, diskontinuiteter, utgravningsstadier eller forventet skjærsone. En annen risiko er å la fugemasse eller stanginstallasjon skape utilsiktet kobling mellom punktene. Behandle borehullsdesign og installasjonsrekord som en del av instrumentspesifikasjonen. Krev den endelige dybdeplanen og installert punktidentifikasjon for å matche loggerkanalkartet.

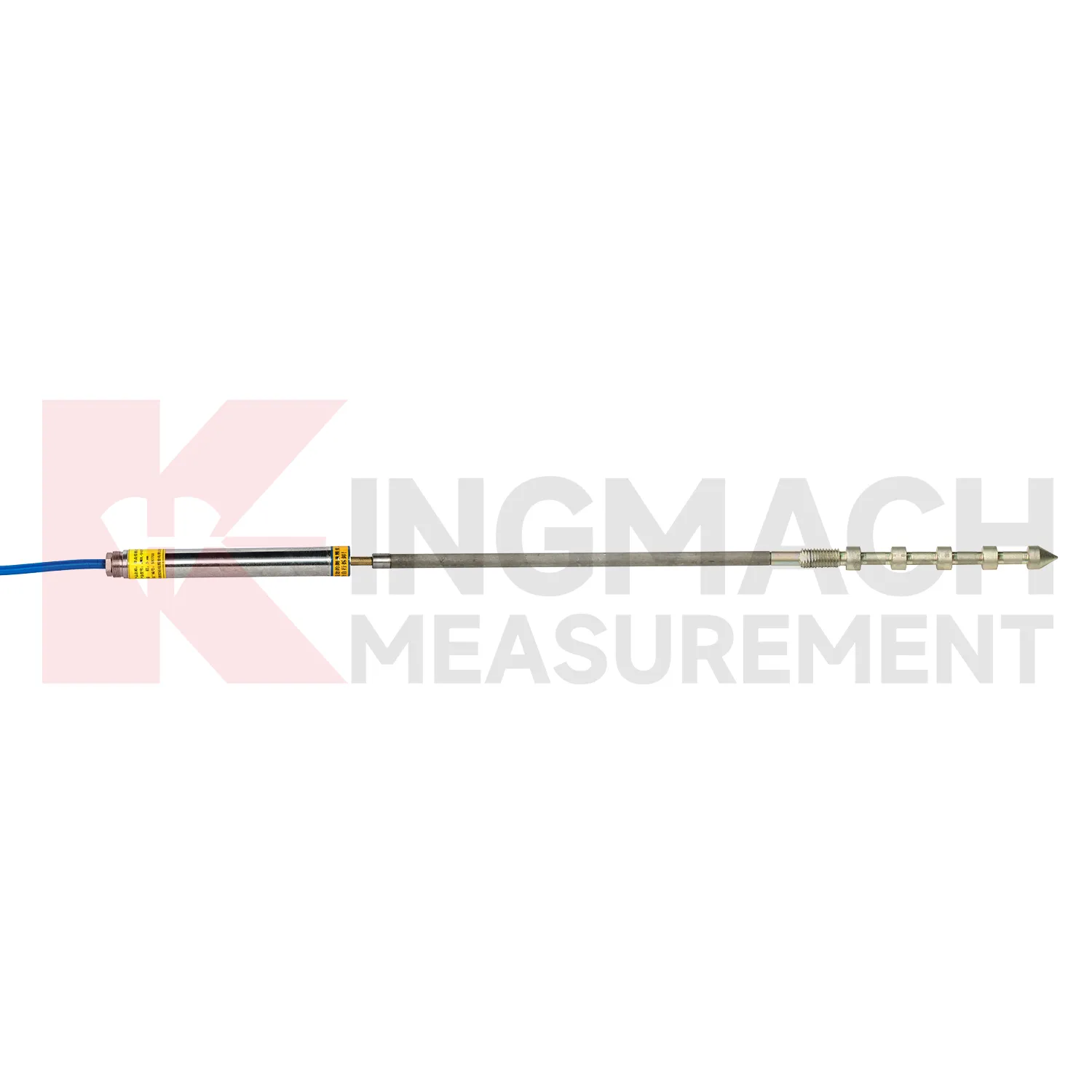

7. Ettpunkts bergforskyvningsmåler: JMDL-32XXAT

De JMDL-32XXAT Enkeltpunkts bergforskyvningsmåler måler bevegelse mellom en overflate eller strukturell referanse og ett dypt anker. Den passer til tunnelbergdeformasjon, bevegelse av damfundament, skråningsbevegelse eller applikasjoner med fundament-grop når ingeniøren kan identifisere en meningsfull stabil referansedybde. Instrumentet kombinerer en forskyvningssensor, stang, anker, beskyttelsesrør og hodemontering, så borehull og ankerdesign påvirker resultatet direkte.

Ikke anta at dypere automatisk betyr stabil. Gjennomgå geologi, forvitring, fuger, grunnvann, gravepåvirkning og forventet deformasjonssone før du velger ankerdybde. Et enkelt punkt kan ikke vise hvordan bevegelsen er fordelt over ankeret; bruk et flerpunktssystem når dybdeprofilering er nødvendig. Den vanligste feilen er å kalle dypankeret "berggrunn" uten å dokumentere hvorfor det er en akseptabel referanse. Inkluder borehullslogger, fugeposter, installert lengde og grunnlinjeavlesninger i akseptdokumenter. Hvis referansestabiliteten fortsatt er usikker, legg til en uavhengig undersøkelse eller et annet målepunkt for verifisering.

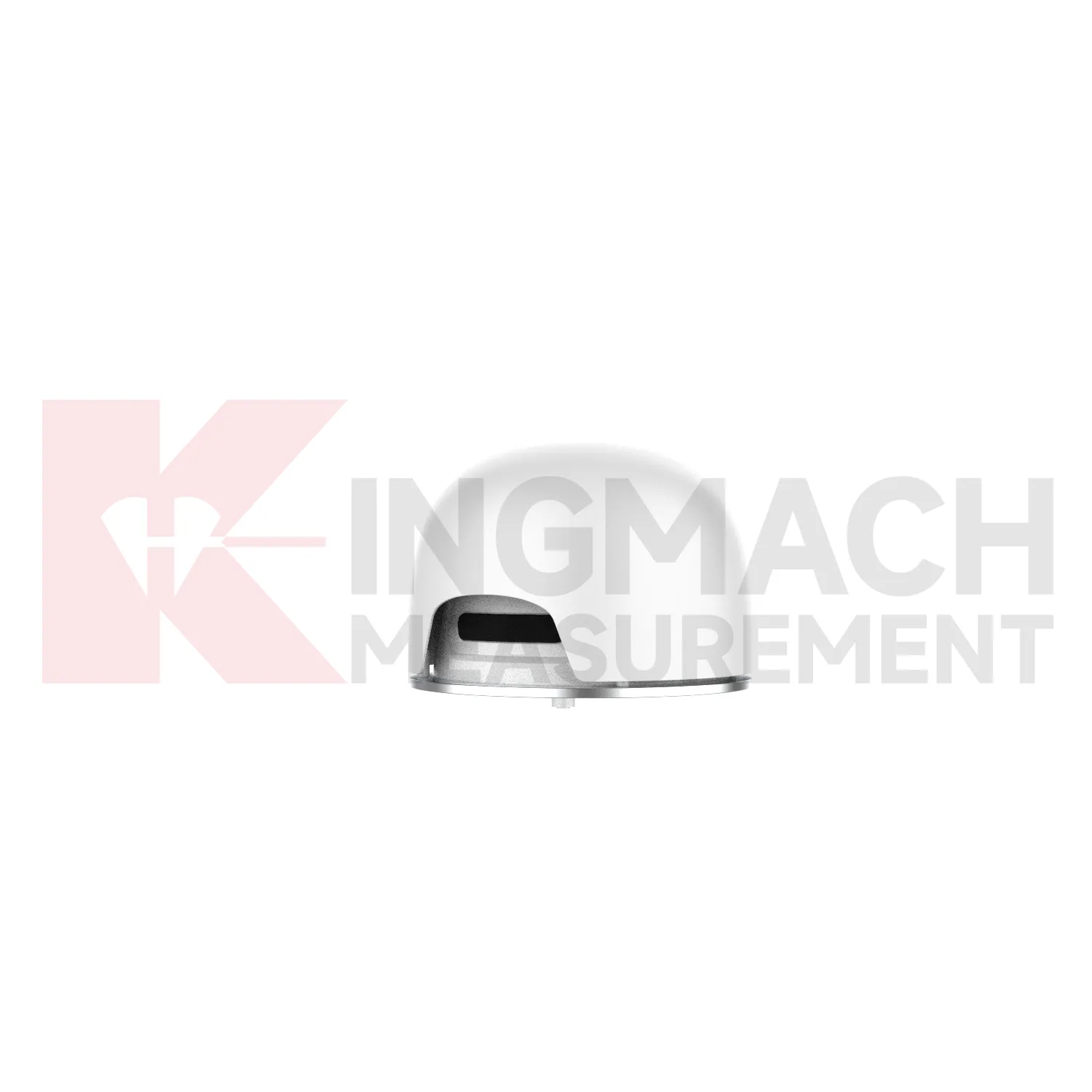

8. GNSS-forskyvningsovervåking: JMBD-1050

Bruk JMBD-1050 GNSS overvåkingsenhet for horisontale og vertikale posisjonsendringer over åpne broer, skråninger, demninger, gruver, jernbaner eller store strukturer. GNSS måler global posisjon i stedet for lokal sprekkåpning eller stangvandring. Systemet krever en passende posisjoneringsarkitektur, monteringsmonument, strømforsyning, kommunikasjon og databehandlingsmetode. Den kan dekke bevegelsesskalaer og avstander som er upraktiske for en lokal kontaktsensor.

Før anskaffelse, gjennomgå satellittsynlighet, flerveisrisiko, antenneplassering, referanse- eller korreksjonsmetode, koordinatsystem, samplingsintervall, strømautonomi, kommunikasjonsdekning, lynbeskyttelse og hvordan forskyvningsvektorer vil bli filtrert og alarmert. Den vanlige feilen er å installere GNSS nær reflekterende strukturer eller blokkert himmel og forvente samme datakvalitet som et åpent nettsted. GNSS og lokale sensorer fungerer ofte sammen: GNSS sporer globale bevegelser, mens sprekkmålere eller dype instrumenter identifiserer lokale deformasjonsmekanismer. Inkluder en himmelvisning og kommunikasjonsundersøkelse i godkjenningsplanen før installasjonen.

Verifiserte prosjektbevis og hva kjøpere bør lære

Navngitte prosjektreferanser er kun nyttige når de tydeliggjør systemets omfang. De tre bekreftede tilfellene nedenfor viser overvåking av flere sensorer i stedet for en suksess påstand om én modell. Bruk dem til å ramme inn variablene, anskaffelsesarkitekturen og feltrisikoen som hører hjemme i en prosjektforespørsel.

Bro: Egongyan-jernbanebroen

De Egongyan Rail-only Bridge overvåkingsprosjekt i Chongqing kombinerte smarte sprekkmålere med kabelkraft-, avbøynings-, tøynings-, vibrasjons- og miljøinstrumenter. For anskaffelser betyr dette at en sprekkmåler ikke bør bli bedt om å forklare alle strukturelle reaksjoner. Definer hvordan temperatur, trafikkrelatert atferd, kabelkraft, avbøyning og sprekk-trender skal tidsjusteres og gjennomgås.

Tunnel: Yuping-Panzhou Expressway

De Yuping-Panzhou Expressway overvåkingsprosjekt i Guizhou dekket tunnelbosetting, konvergens, sprekker og strukturelle belastninger. Utstyrsblandingen inkluderte smart crack- og laserforskyvningsmåling, hydrostatiske nivåsensorer og vibrerende trådstrekkinstrumenter. Leksjonen er presis merking: et prosjekt kan bruke vibrerende trådsensorer uten at hver forskyvningskanal er vibrerende tråd.

Bakke: Jiwei Expressway i Shandong

De Jiwei Expressway skråningsovervåkingsprosjekt kombinert dyp forskyvning, nedbør, grunnvannsnivå og lyd- og lysalarmfunksjoner. 2024-prosjektet demonstrerer hvorfor deformasjonsdata trenger trigger og stedstilstandskontekst. En hellingsforespørsel skal koble bevegelsesdybde, nedbørsintervall, grunnvannsrespons, kommunikasjon, strøm, alarmlogikk og inspeksjonsansvar.

Damprosjekter krever samme systemdisiplin

For en demning, definer om avgjørelsen gjelder sprekkåpning, fugebevegelse, fundamentdeformasjon, poretrykk, vannstand, setninger, heving eller global forskyvning. EN damovervåkingssystem kombinerer normalt flere sensorfamilier og miljømålinger. Spesifiser referansepunkter, gallerier eller kabeltraséer, vanntetting, overspenningsvern, overflødig innsamling, inspeksjonstilgang, terskeleierskap og hvordan avlesninger vil sammenlignes med reservoarnivå og temperatur.

Datalogging, fjernovervåking og produktvideo

Langsiktig SHM trenger vanligvis automatisk innhenting, mens manuelle avlesninger forblir nyttige for igangkjøring, grunnkontroller, feilsøking og små prosjekter. Tilpass hver kanal til sensorprinsippet og utgangen. Planlegg avlesning eller datalogger , instrumenteringskabel , kommunikasjon og visualiseringsprogramvare før sensorordren frigis.

Alarmlogikk bør skille datakvalitetskontroller fra strukturelle terskler. Manglende data, flate linjer, plutselige skritt etter vedlikehold, umulig temperaturrespons og uenighet mellom relaterte kanaler kan indikere et måleproblem. Strukturelle varsler bør bruke prosjektgodkjente terskler, utholdenhetsregler, eskaleringskontakter og et inspeksjonssvar. Lagre råavlesninger, tekniske verdier, kalibreringsversjoner, vedlikeholdshendelser og terskelendringer slik at senere anmeldere kan rekonstruere beslutningen.

Videoen viser JMZX-215HAT/HB/HA strekkmåler for vibrerende tråder , et ekte vibrerende trådinstrument som brukes til innebygd tøyningsovervåking. Bruk den til å skille et vibrerende trådfølende element fra de induktive, ståltau- eller GNSS-forskyvningsteknologiene beskrevet ovenfor. For feltforberedelse, sammenkoble produktanmeldelsen med installasjonsveiledning for vibrerende trådstrekkmåler .

Innkjøp og kommersielle vilkår

Sammenlign konfigurert systemkostnad i stedet for sensorenhetspris. Tilbudet skal skille sensorer, kabellengder, monteringsutstyr, avlesnings- eller loggekanaler, kabinetter, strøm, kommunikasjon, programvare, kalibreringsdokumenter, igangkjøring, opplæring, reservedeler, emballasje, frakt og avgifter. Dette avslører om en lavere sensorpris skaper høyere integrerings-, installasjons- eller vedlikeholdskostnader.

Gjeldende kommersielle vilkår for de refererte Kingmach-forskyvningsmodellene bruker et minimumsbestillingsantall i ett stykke, omsettelige priser, T/T på forhånd og forsendelse innen 30 dager etter full betaling. Behandle disse som vilkår i tilbudsfasen, ikke et permanent løfte. Be proformafakturaen om å bekrefte modellsuffiks, mengde, enhet og totalpris, Incoterm, emballasje, betalingsmilepæl, ledetid, fraktmetode, garanti, kalibreringsomfang, reservetilgjengelighet og dokumentspråk.

Livssyklusgjennomgang bør inkludere installasjonsarbeid, tilgangsbegrensninger, kalibreringssjekker, kabelbytte, loggerutvidelse, kommunikasjonsgebyrer, programvaredrift, planlagte inspeksjoner og kostnadene ved et nødbesøk på stedet. For nedgravde eller eksterne sensorer kan erstatningstilgangen oppveie den opprinnelige kjøpesummen. Bli enige om fabrikkdokumentasjon og kontroller før forsendelse før betaling, slik at manglende modell-, kanal-, kabel- eller protokolldetaljer ikke dukker opp under idriftsettelse.

RFQ-sjekkliste for en SHM-sensorpakke

Måling og struktur

• Strukturtype, overvåkingssted, tegninger, bilder og den fysiske variabelen som skal måles.
• Forventede normale og ekstreme verdier, nødvendig oppløsning, nøyaktighetsgrunnlag, alarmterskel, prøvetakingsintervall og overvåkingsvarighet.
• Referansepunkter, bevegelsesretning, installasjonsforskyvning, temperaturområde og relaterte kanaler som trengs for tolkning.

Sted og installasjon

• Vann, støv, korrosjon, vibrasjon, lynnedslag, konstruksjonspåvirkning, krav til borehull eller fugemasse, adkomst og kabelvei.
• Monteringsbraketter, ankere, beskyttelsesrør, koblingsbokser, koblinger, skjerming, jording og overspenningsvern.
• Installasjonsmetodeerklæring, grunnlinjeprosedyre, holdpunkter, akseptavlesninger og as-built-poster.

Data og kommersielt omfang

• Manuell eller automatisk avlesning, kanaltype, protokoll, strøm, lagring, overføring, programvarekartlegging, alarmer og brukerroller.
• Datablad, kalibreringskoeffisienter, seriell sporbarhet, kabling og installasjonsinstruksjoner, gjeldende sertifikater, garanti og støtte.
• Antall, kabellengde, tilbehør, reservedeler, emballasje, Incoterm, betalingsbetingelser, ledetid, destinasjon og idriftsettelsesbehov.

Vanlige kjøpsfeil som øker overvåkingsrisikoen

• Kaller hver frekvens-utgang eller digital bevegelsessensor vibrerende ledning uten å bekrefte følerelementet og avlesningskanalen.
• Velge rekkevidde fra bare normal bevegelse og ikke ta hensyn til installasjonsforskyvning, sesongmessig oppførsel eller en troverdig ekstrem hendelse.
• Sammenligning av nøyaktighetsverdier uten å sjekke om de refererer til full skala, lesing, linearitet, repeterbarhet eller et komplett installert system.
• Bestilling av sensorer før ferdigstillelse av ankere, borehull, kabelruter, beskyttelse, loggerkapasitet, kommunikasjon, strøm og programvarebrikker.
• Bruk av én lokal sensor for å tolke en mekanisme på systemnivå som også avhenger av belastning, temperatur, trykk, setninger eller global bevegelse.
• Godkjenner den laveste enhetsprisen uten å prise installasjon, kanalmaskinvare, dokumentasjon, vedlikeholdstilgang, reservedeler og erstatningsrisiko.

Be om modell- og systemgjennomgang
