Hvordan fungerer vibrerende trådstrekkmålere? Prinsipper og anvendelser

Når det gjelder teknisk sikkerhetsovervåking, må det bemerkes at alle endringer kanskje ikke er synlige på overflatenivå. Før sprekker, forskyvninger eller andre skader blir synlige, kan det allerede være tegn på at en brobjelke utsettes for unormale påkjenninger, en del av demningen reagerer unormalt, eller at en tunnelforing er utsatt for belastningsvariasjoner. For prosjektinteressenter, inkludert prosjekteiere, konstruktører, konsulenter og integrasjonsspesialister, er det viktig å oppdage disse endringene tidlig.

Det er nettopp derfor belastningsovervåking er så viktig i sivilingeniør. Mengden tøyning i et materiale, som tilsvarer forlengelse og kompresjon, avslører ytelsen når den utsettes for belastninger. I mange tilfeller har vibrerende trådstrekkmålere vist seg å være et av de mest pålitelige verktøyene i feltet.

Fra broer og demninger til skråninger, bygninger, tunneler, vindtårn, underjordiske arbeider og transportinfrastruktur, er vibrerende wire-teknologi mye brukt der overvåking av stabilitet og holdbarhet betyr noe. Kontakt oss for mer informasjon om hvordan vibrerende trådstrekkmålere fungerer, hvorfor de er verdsatt i ingeniørprosjekter, og hvor de ofte brukes. Vi introduserer også en overflatemontert løsning for strukturelle overvåkingsprosjekter.

Hvorfor vibrerende trådbelastningsovervåking er mye brukt i sivilingeniør

I store infrastrukturprosjekter er overvåkingsforholdene ofte krevende. Sensorer kan bli utsatt for utendørs vær, temperaturendringer, fuktighet, støv, vibrasjoner og lange serviceperioder. I disse miljøene leter ingeniører ikke bare etter en sensor som fungerer i et laboratorium. De trenger en sansemetode som kan levere stabile data over tid under reelle feltforhold.

Dette er en av hovedårsakene til at vibrerende trådteknologi er så mye brukt i teknisk sikkerhetsovervåking.

Måleteknikken til vibrerende trådsensorer viser bedre langtidsstabilitet, målenøyaktighet og målekonsistens enn andre måleteknikker. Systemet fungerer best for lengre overvåkingsperioder, som trenger jevn utgang i flere måneder eller flere år i stedet for korte testintervaller.

Påliteligheten til dette systemet, som gir viktige overvåkingsfunksjoner for broer, demninger, holdesystemer, tunneler, vindtårn og underjordiske arbeider. Prosjektene krever overvåkingsdata, som muliggjør sikkerhetsvurdering, trendanalyse og vedlikeholdsplanlegging gjennom hele konstruksjonens levetid.

Hva er en vibrerende trådstrekkmåler?

En vibrerende trådstrekkmåler fungerer som en tøyningsmålingssensor som oppdager endringer i trådspenningen for å bestemme tøyningsnivåer.

Sensoren inneholder en ledning som strekker seg mellom to uforanderlige punkter. Sensorkroppen overfører enhver deformasjon som oppstår til den overvåkede strukturen. Trådspenningen endres på grunn av denne prosessen. Trådvibrasjonsfrekvensen endres i henhold til trådspenningen, noe som resulterer i strukturbelastning, og forårsaker et synkronisert frekvensskifte.

Denne frekvensen kan deretter måles av en leseenhet eller datalogger og konverteres til tekniske data for analyse.

Enkelt sagt gjør en vibrerende trådstrekkmåler strukturell bevegelse til et frekvenssignal som kan brukes til å overvåke stressrelatert oppførsel. Systemet blir essensielt for ingeniørprosjekter som trenger langsiktige, nøyaktige og pålitelige belastningsmålinger.

Hvordan fungerer vibrerende trådstrekkmålere?

Arbeidsprinsippet til systemet krever en trinnvis demonstrasjon for fullstendig forståelse.

1. Strukturell deformasjon oppstår

Et broelement, stålstøtte, betongoverflate, tunnelforing eller tårnseksjon opplever belastning, temperaturendringer, bevegelser i bakken, vibrasjoner eller andre strukturelle påvirkninger. Materialet viser målbar belastning fordi selv små deformasjoner skaper permanente endringer.

2. Sensoren reagerer på den bevegelsen

Når den vibrerende trådstrekkmåleren er installert på strukturen, følger den deformasjonen av den overvåkede overflaten. Hvis strukturen strekker seg, strekker sensoren seg. Hvis den komprimeres, reagerer sensoren deretter.

3. Endringer i trådspenningen

Inne i måleren er den interne ledningen under spenning. Når strukturen deformeres, endres den mekaniske tilstanden til ledningen. Dette endrer spenningsnivået i ledningen.

4. Vibrasjonsfrekvensendringer

Tråden er begeistret for å vibrere, og dens naturlige frekvens måles. Fordi frekvens er relatert til trådspenning, resulterer enhver tøyningsindusert endring i spenning i en endring i frekvens.

5. Frekvens konverteres til overvåkingsdata

Den målte frekvensen samles inn av et instrument eller overvåkingssystem. Dataene kan deretter behandles til belastningsverdier og brukes av ingeniører til å observere trender, evaluere strukturell respons og identifisere uvanlige endringer.

En viktig fordel med denne metoden er at frekvensbasert måling er svært egnet for feltovervåking, spesielt der lange kabelstrekninger eller komplekse stedsmiljøer er involvert. For store infrastrukturprosjekter kan denne praktiske fordelen være svært verdifull.

Hvorfor overflatemonterte vibrerende trådtøyningsmålere er nyttige

Ikke alle prosjekter tillater innebygd instrumentering. I mange virkelige applikasjoner må ingeniører overvåke eksisterende strukturer, rehabiliterte eiendeler eller tilgjengelige strukturelle overflater etter at konstruksjonen allerede har begynt eller fullført. I disse situasjonene kan en overflatemontert vibrerende trådstrekkmåler være en effektiv løsning.

En overflatemodell er spesielt nyttig når målet er å overvåke belastning direkte på utsiden av konstruksjonselementer som stålelementer, betongoverflater, bærerammer, tårnseksjoner og andre utsatte deler. Det gir fleksibilitet i utplasseringen og kan være egnet for både nybygde og allerede i drift.

Dette gjør overflatemonterte vibrerende trådstrekkmålere spesielt relevante for:

• strukturell tilstandsvurdering
• ettermontering og styrking av evaluering
• vedlikeholdsrelatert overvåking
• observasjon etter konstruksjon
• langsiktig sikkerhetsovervåking av tilgjengelige komponenter

For ingeniørkjøpere betyr dette et praktisk sensoralternativ som kan passe til et bredt spekter av prosjektforhold uten å kreve innebygd installasjon.

Hva ingeniører kan lære av data om vibrerende trådbelastning

En strain gauge gjør mer enn å generere tall. Dens virkelige verdi ligger i hva disse tallene avslører om strukturen.

Med vibrerende trådbelastningsovervåking kan ingeniører forstå bedre:

• hvordan strukturelle elementer reagerer på belastning
• om faktisk atferd samsvarer med designforventningene
• hvordan stress endres i byggefasen
• om forsterknings- eller reparasjonstiltak fungerer etter hensikten
• hvordan temperatur, syklisk belastning eller setning påvirker strukturen over tid
• om unormale trender kan indikere utvikling av risiko

I mange prosjekter er den største verdien av belastningsovervåking ikke en enkelt avlesning, men mønsteret over tid. Trendanalyse hjelper til med å identifisere om en struktur oppfører seg normalt eller om ytterligere inspeksjon og tekniske tiltak kan være nødvendig.

Av denne grunn er vibrerende trådstrekkmålere ofte integrert i langsiktige strukturelle helseovervåkingssystemer der pålitelighet og kontinuitet er avgjørende.

Typiske bruksområder innen teknisk sikkerhetsovervåking

Broer

Ingeniører bruker vibrerende trådstrekkmålere i broprosjekter for å overvåke de strukturelle komponentene, som inkluderer dragere, stålelementer og dekkrelaterte elementer, samt områdene som er sårbare for tretthetsskader. Enhetene gjør det mulig for ingeniører å vurdere hvordan strukturen reagerer på belastninger som oppstår under kjøretøybevegelser og på miljøpåvirkninger.

Demninger

Stammedata gir viktig informasjon for overvåking av damsikkerhet fordi det gjør det mulig for ingeniører å studere hvordan strukturer reagerer på vanntrykk og temperaturvariasjoner og utvidede driftsforhold. Denne prosessen spiller en viktig rolle i både ytelsesevaluering og sikkerhetskontrollprosedyrer.

Skråninger og holdekonstruksjoner

Ingeniører bruker tøyningsovervåkingsutstyr for å studere hvordan skråningsstabiliseringssystemer og holdestrukturer reagerer på jordtrykk, støttebelastninger og bevegelseskrefter.

Bygninger og høyhus

Konstruksjonsingeniører bruker vibrerende trådstrekkmålere i bygninger og tårn og forsterkede strukturelle systemer for å måle spenningsfordeling og lastoverføring, og evaluere forsterkningsteknikker.

Tunneler og undergrunnsteknikk

Sensorene som er installert i tunneler og underjordiske byggeplasser gjør det mulig for ingeniører å måle hvordan tunnelforingssystemet, støttekonstruksjoner og konstruksjonsaktiviteter fungerer i ulike byggefaser. Systemet viser seg spesielt nyttig når kontinuerlig stressovervåking må skje.

Vindtårnene

Vindtårnkonstruksjoner utsettes for gjentatt dynamisk belastning. Belastningsovervåking hjelper ingeniører med å forstå operasjonell stressatferd, tretthetsrespons og strukturell ytelse over tid.

Veibunner og transportinfrastruktur

I transportrelatert prosjektering kan strekkmålere brukes på støtteelementer og infrastrukturkomponenter for å vurdere gjentatte belastningseffekter og langsiktig strukturell respons.

Kingmach-prosjektet - Shanghai-Suzhou-Nantong Yangtze River Bridge

Hva du bør vurdere før du velger en strekkmåler for vibrerende tråd

Valg av strekkmåler bør alltid være basert på det faktiske overvåkingsmålet og tilstanden på stedet. Før du kjøper, bør prosjektteam vurdere flere nøkkelspørsmål:

• Hvilket materiale skal måleren monteres på?
• Er strukturen ny, eksisterende eller forsterkes?
• Er overvåkingen kortsiktig, periodisk eller kontinuerlig?
• Vil sensoren fungere utendørs eller i fuktige omgivelser?
• Krever prosjektet automatisk datainnsamling?
• Hvor viktig er kabelføring og overføringsavstand?
• Hvilket beskyttelsesnivå er nødvendig mot vær, vibrasjoner eller forstyrrelser på stedet?

En sensor kan virke teknisk egnet på papiret, men hvis den ikke samsvarer med installasjonsmetoden, miljøtilstanden eller overvåkingssystemet, kan prosjektets ytelse bli påvirket. Dette er grunnen til at mange kjøpere foretrekker å jobbe med leverandører som kan tilby applikasjonsbasert støtte, ikke bare produktoppføringer.

En praktisk løsning for strukturell overflatebelastningsovervåking

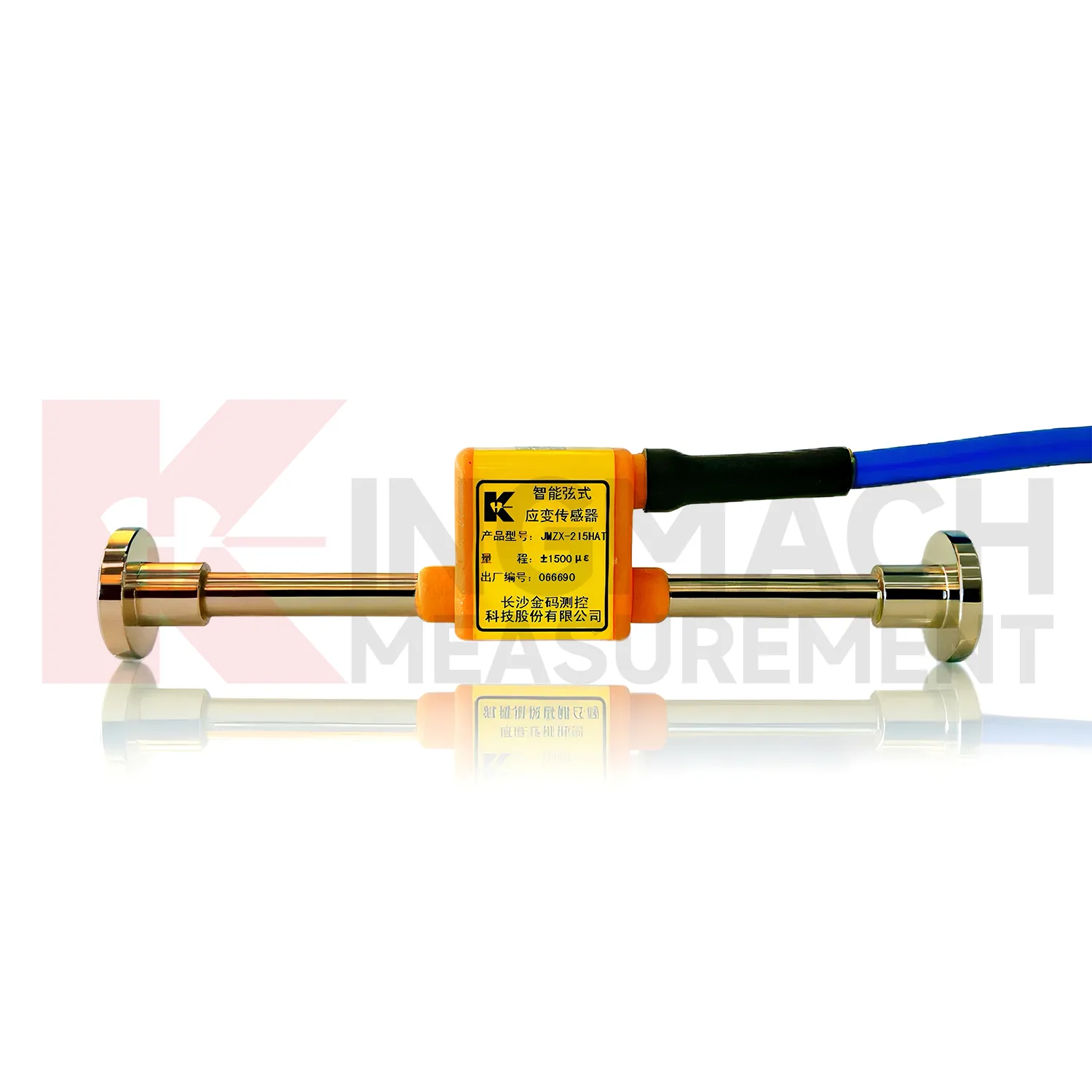

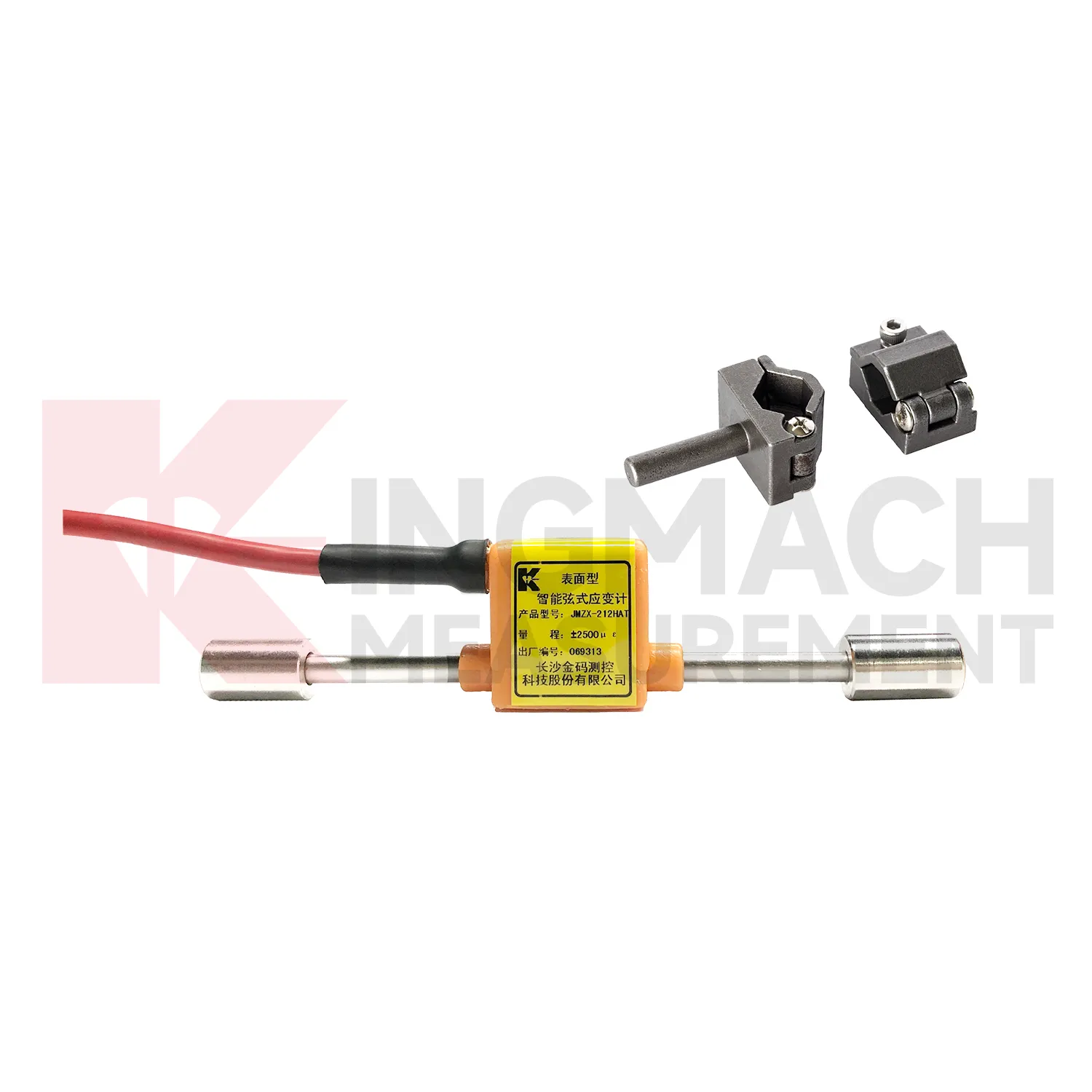

For prosjekter som krever pålitelig tøyningsovervåking på strukturelle overflater, er vår Smart Vibrating Wire Strain Gauge, Surface Model et praktisk alternativ.

Dette produktet er designet for tekniske sikkerhetsovervåkingsapplikasjoner, og er egnet for feltdistribusjon der langsiktig datastabilitet og overflateinstallasjon er viktig. Den kan brukes i et bredt spekter av infrastruktur- og byggeprosjekter, inkludert broer, demninger, tunneler, bakker, bygninger, vindtårn, underjordiske arbeider og transportkonstruksjoner.

Dens verdi ligger i å kombinere fordelene med vibrerende wire-sensorteknologi med det praktiske ved en overflatemontert konfigurasjon, noe som gjør den til et sterkt valg for tilgjengelige strukturelle elementer og prosjektbaserte overvåkingssystemer.

Du kan utforske produktet her: Smart vibrerende trådstrekkmåler

Som en eksportorientert leverandør som betjener applikasjoner for teknisk sikkerhetsovervåking, forstår vi at internasjonale kjøpere ofte trenger mer enn en sensor alene. De trenger responsiv kommunikasjon, passende produktmatching og støtte for prosjektbaserte anskaffelser. Enten du er en entreprenør, overvåkingsintegrator, distributør eller konsulentteam, er vi klare til å hjelpe deg med å finne en passende løsning for belastningsovervåking.

Konklusjon

Vibrerende trådstrekkmålere fungerer som viktige instrumenter for moderne teknisk sikkerhetsovervåking fordi de konverterer mindre strukturelle bevegelser til viktig overvåkingsinformasjon. Systemet fungerer ved å oppdage frekvensendringer som oppstår når trådspenningen svinger, og denne metoden gir praktiske fordeler for utvidede utendørsapplikasjoner.

Ingeniører kan bruke overflatemonterte vibrerende trådstrekkmålere for å overvåke strukturell oppførsel og spore lastrespons og ytelsesendringer i broer, demninger og skråninger, bygninger og tunneler, vindtårn og underjordiske anlegg og veibunnsinfrastruktursystemer.

Teamet vårt vil hjelpe deg med å velge en pålitelig belastningsovervåkingssensor for ditt kommende prosjekt mens vi tilbyr eksportforsyningstjenester. Vi vil anbefale den beste løsningen for dine behov etter at du har gitt oss prosjekttype, strukturmateriale og overvåkingskrav.

FAQ

1. Hva brukes en vibrerende trådstrekkmåler til?

En vibrerende trådstrekkmåler brukes til å måle strukturell belastning i ingeniørprosjekter. Det brukes ofte i broer, demninger, tunneler, bygninger, bakker, vindtårn, underjordiske arbeider og andre overvåkingssystemer for infrastruktur.

2. Hvordan fungerer en vibrerende trådstrekkmåler?

Den fungerer ved å måle endringer i vibrasjonsfrekvensen til en intern strammet ledning. Når den overvåkede strukturen deformeres, endres trådspenningen, noe som endrer vibrasjonsfrekvensen. Denne frekvensen konverteres deretter til belastningsrelaterte data.

3. Hvorfor er vibrerende trådstrekkmålere egnet for langtidsovervåking?

De er mye brukt for langsiktig overvåking fordi vibrerende wire-teknologi gir stabil ytelse, god repeterbarhet og egnethet for tøffe sivilingeniørmiljøer som utendørs, fuktige og temperaturvariable steder.

4. Hva er fordelen med en overflatemontert vibrerende trådstrekkmåler?

En overflatemontert modell er nyttig for eksisterende strukturer, ettermonteringsprosjekter og tilgjengelige strukturelle deler der innebygd installasjon ikke er mulig eller ikke nødvendig. Det gir fleksibel distribusjon for feltovervåking.

5. Hvordan velger jeg riktig vibrerende trådstrekkmåler for prosjektet mitt?

Du bør vurdere strukturmaterialet, installasjonssted, overvåkingsvarighet, miljøtilstand, kabelføring og om sensoren vil kobles til et automatisk overvåkingssystem. Å jobbe med en erfaren leverandør kan bidra til å sikre at produktet samsvarer med dine faktiske prosjektbehov.
