Solid vs Hollow Load Cell: En omfattende veiledning til ingeniørutvelgelse (kraftveier og typiske applikasjoner og sertifiseringskrav)

Valget mellom en solid lastcelle vs. hul lastcelle er en ekte ingeniørbeslutning. Det er ikke en kamp om produktegenskaper. Den grunnleggende forskjellen ligger i hvordan kraften introduseres til sensoren. Denne belastningsbanen bestemmer hvor hver type fungerer pålitelig og hvor den uunngåelig vil mislykkes. Denne artikkelen fungerer som et beslutningsverktøy. Det begrunner sammenligningen i teknisk logikk snarere enn merkepreferanse. Vi starter med hva hver sensor faktisk er. Ordene "solid" og "hul" beskriver form, men de beskriver ikke funksjon.

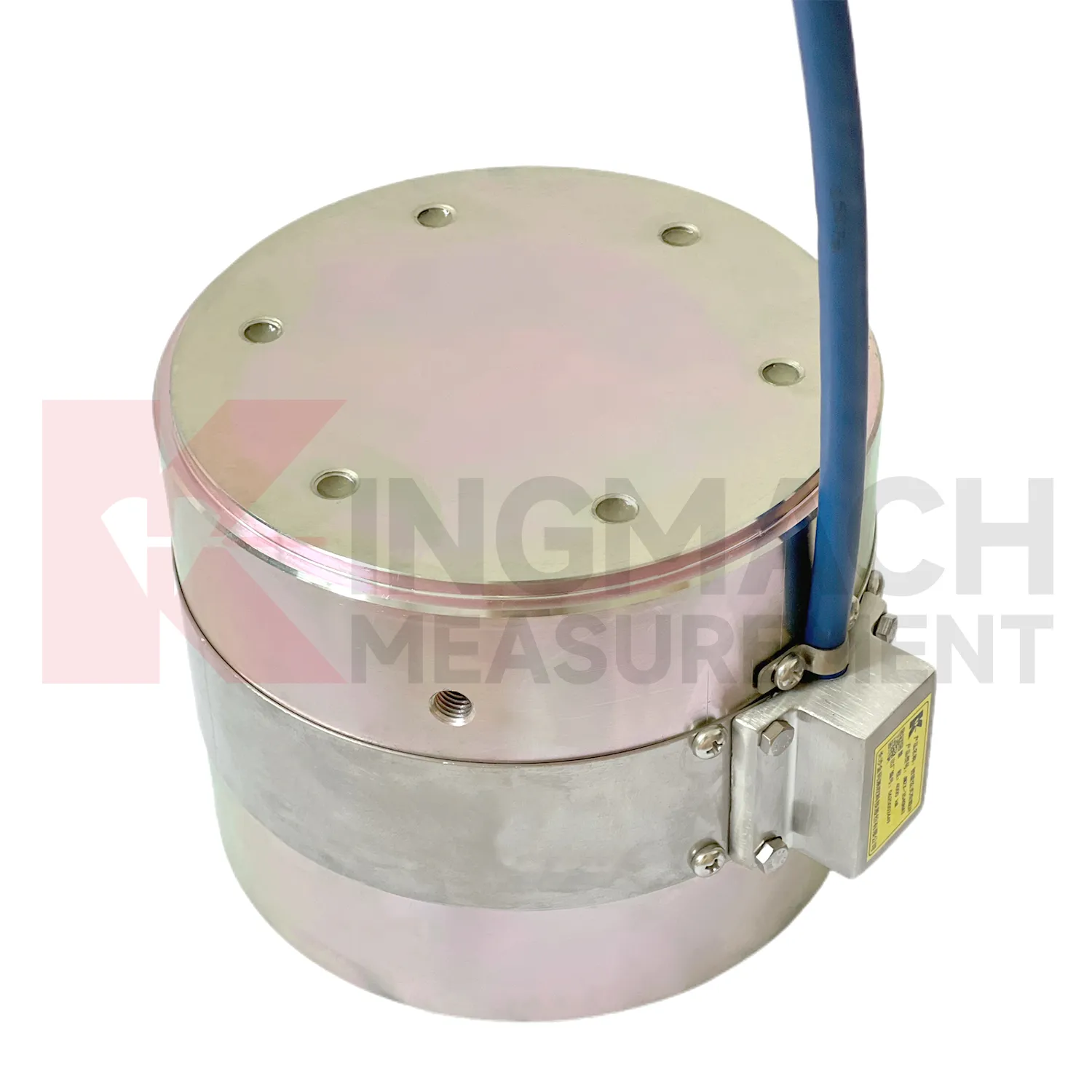

1. Hva er en solid lastcelle - og hvordan måler den kraft?

Ingeniører vet allerede hvordan en sylinder ser ut. Det de virkelig trenger å forstå er lastbanen gjennom en solid kropp. En solid lastcelle har en kjernearkitektur basert på et sylindrisk kompresjonselement med solid kropp. Den elastiske stålkroppen formerer seg jevnt under en aksial trykkbelastning. Innebygde vibrerende trådstrenger sitter inne i kroppen. Disse strengene oppdager mikrobelastningen som en distinkt frekvensendring.

Lastebanelogikken er grei. Lasten går inn i den øverste bæreflaten. Den går gjennom hele tverrsnittet av det elastiske elementet. Til slutt går den ut gjennom den nederste lagerflaten. Selve cellen blir en strukturell innsats. Den bærer den fysiske belastningen.

Flerstrengsdesignet gir gjennomsnitt av avlesninger over flere målepunkter inne i kroppen. Lavere kapasitetsområder bruker en 3-strengs design. Høyere kapasitetsområder krever en 6-strengs design. Denne flerstrengs-gjennomsnittet gir Kingmach JMZX-34XX/35XX/36XXHAT-serien dens 0,5 % FS-presisjon. Den opprettholder denne presisjonen over et enormt område på 1 000–10 000 kN, til tross for krevende driftsmiljøer.

Enheten har en smart HAT-brikke ombord. Denne intelligente brikken lagrer kalibreringskoeffisienten naturlig. Den korrigerer automatisk for temperatur via en innebygd termistor. Den lagrer også opptil 600 måleposter. Sensoren husker sin egen historie selv uten tilkoblet datalogger.

Driftsområdet spenner fra -30°C til +80°C. Videre har den solide cellen en overbelastningstoleranse på opptil 300–400 % av dens nominelle kapasitet før katastrofal svikt. Dette gir en svært meningsfull sikkerhetsmargin. Plutselig utilsiktet overbelastning er en svært reell risiko ved peletesting og brulagerapplikasjoner.

[Se komplette spesifikasjoner for Kingmach JMZX-35XXHAT Solid Load Cell]

2. Hva er en hul lastcelle — og hva gjør den strukturelt annerledes?

En hul belastningscelle er også kjent som en ringformet belastningscelle. Kjernearkitekturen er avhengig av et ringformet (ringformet) legeme med en sentral boring. Det strukturelle elementet passerer gjennom midten av cellen. Dette elementet kan være en ankerstang, en kabel eller en bolt. Lasten overføres fra konstruksjonselementets mutter direkte til cellens ringformede overflate. Lasten kommer ikke inn i selve boreveggen.

Lastbanelogikken skiller seg helt fra en solid celle. Lasten kommer inn via den ringformede bæreflaten. Ringkroppen komprimeres jevnt rundt sin omkrets. Flere vibrerende trådstrenger sitter arrangert rundt ringen. Disse strengene er gjennomsnittet av komprimeringssignalet. Denne multi-akkord-designen kompenserer kraftig for mindre eksentrisk belastning. En enkeltstrengsdesign kan rett og slett ikke håndtere ujevn belastning.

Denne multi-akkord-designen bruker tre akkorder ved lavere områder. Den går videre til seks akkorder for området 4000–8000 kN. Denne spesifikke arkitekturen muliggjør JMZX-3XXXHAT Hul lastcelle skal monteres på en strømførende ankerstang uten demontering. Stangen trer ganske enkelt gjennom. Mutteren bærer på celleflaten. Overvåking starter umiddelbart.

Den hule cellen har en designlevetid på 50 år. Den elastiske stålkroppen gjennomgår flertrinns stabilitetsbehandling før den noen gang forlater fabrikken. De interne vibrerende ledningene har ultra-høystyrke stål. Teknikere forankrer disse ledningene ved hjelp av internasjonal standard sveiseteknologi. Dette er ikke grunnleggende spesifikasjonskrav. De er viktige designbeslutninger som betyr dypt i 20-årige damsikkerhetsprogrammer.

Denne cellen har dobbel sertifisering til GB/T 13606-2007 og DL/T 269-2022. Den andre standarden er spesifikk for hydraulikk- og kraftteknikk. Dette gjør det til det eneste riktige valget for dam- og vannkraftankerovervåking.

[Se tekniske spesifikasjoner for JMZX-3XXXHAT hule lastcelle]

3. Spesifikasjoner side om side: Hva tallene faktisk betyr

Attributt	Solid lastcelle (JMZX-35XXHAT)	Hul lastcelle (JMZX-3XXXHAT)	Hva det betyr i praksis
Kapasitet Range	1 000–10 000 kN	500–8 000 kN (tilpasset tilgjengelig)	Den hule cellens nedre 500 kN inngangspunkt passer til mindre ankerstenger. En solid celle ville være overspesifisert her. For testapplikasjoner med ultrahøy kapasitet på over 8000 kN, kan Kingmach tilby tilpassede JMZX-36XXHAT solide lastcelleløsninger. Ta gjerne kontakt med vårt tekniske team for mer informasjon.
Oppløsning	0,1 kN (alle modeller)	0,1–1 kN (varierer etter modell)	Den solide cellens konsekvente 0,1 kN oppløsning hjelper presisjons peletesting. Den hule cellens 1 kN oppløsning er akseptabel fordi overvåkede belastninger er proporsjonalt store.
Minnekapasitet	600 poster	800 poster	Den hule cellens større innebygde lagring gjenspeiler dens langvarige distribusjonsprofil for flere tiår lang overvåking.
Sertifiseringer	GB/T 13606-2007	GB/T 13606-2007 og DL/T 269-2022	Den ekstra hydrauliske ingeniørstandarden (DL/T 269-2022) sikrer streng prosjektoverholdelse i dammiljøer.
Design levetid	Ikke spesifisert (applikasjonsavhengig)	50 år	Den hule cellen er konstruert for permanent overvåking. Den faste cellen brukes ofte i midlertidige testfaser.

Disse tallene gir utmerket veiledning. Det mer avslørende spørsmålet er imidlertid hvor hver type virkelig hører hjemme i et ekte prosjekt.

4. Hvor solide lastceller yter best – og hvorfor

Denne delen forklarer hvorfor den solide cellens spesifikke lastbane gjør den til det riktige valget. Vi ser på resonnement, ikke bare katalogiseringsfunksjoner.

Pælelasttesting: Den solide lastcellen for peletesting er en perfekt match. Den solide cellen sitter direkte mellom pelehodet og lastejekken. Hele testbelastningen går rett gjennom cellekroppen. Faststoffets evne til å bære lasten strukturelt er helt avgjørende her. Dens enorme kapasitet på opptil 10 000 kN dekker borepeler med største diameter i brofundamenter.

Overvåking av overvåking av bryggebærende sete: Cellen fungerer som en strukturell innsats i lagerstabelen. Den må bære enorme designbelastninger på ubestemt tid mens den aktivt måler dem. Den solide kroppens kompresjonsgeometri takler dette perfekt. Kingmach solide lastcellers referansedimensjoner samsvarer sømløst med standard lagerplatedimensjoner i brodesignkoder.

Hydraulisk jekkkraftmåling: Etterspenningsoperasjoner krever strengt tilsyn. Den solide cellen sitter under jekken. Den måler den påførte kraften i sanntid. Dette verifiserer at designforspenningen faktisk oppnås på stedet. Ingeniører kan ikke bare stole på jekktrykkberegninger.

Midlertidig arbeidsbelastningsovervåking: Byggeteam overvåker forskaling, falskarbeid og støtte. Overvåkingsprogrammet avsluttes når strukturen er ferdig. Teamet fjerner instrumenteringen. Den solide cellens høye overbelastningstoleranse gjør den til et robust, gjenbrukbart valg for grovt arbeid i konstruksjonsfasen.

Hvorfor det svikter på applikasjoner med gjennomgående stang: En solid celle har ingen sentral boring. Den kan ikke festes på en stang eller kabel. Ingeniører kan ikke tilpasse det lett. Å lage tilpassede endebeslag introduserer eksentrisk belastning umiddelbart. Dette kompromitterer målenøyaktigheten direkte og ødelegger dataene.

[Se virkelige anvendelser av Kingmach-produkter i spesifikke prosjekttyper]

5. Hvor hule lastceller fungerer best – og hvorfor

Den hule cellen er ikke bare en modifisert solid celle. Det er et fundamentalt annet instrument. Den er optimalisert for en helt annen lastegeometri.

Ankerkabel og forspent seneovervåking: Hule lastcelleapplikasjoner skinner her. Stangen eller kabelen tres jevnt gjennom den sentrale boringen. Mutteren eller ankerplaten ligger flatt på den ringformede overflaten. Cellen måler den faktiske forspenningskraften i senen. Den måler ikke jack-inngangen. Den måler den reelle kraften i konstruksjonselementet etter låsing og over tid.

Overvåking av bergbolter og jordanker: Tunneler, skråninger og støttemurer er avhengige av bergbolter. Den hule cellen sitter ved boltehodet under første installasjon. Den forblir der i hele strukturens levetid. Dens 50-årige designlevetid samsvarer med varigheten av det langsiktige overvåkingsprogrammet. Modeller med mindre diameter samsvarer nøyaktig med standard dimensjoner for fjellbolthodet.

Dam- og vannkraftankerovervåking: DL/T 269-2022-sertifiseringen er strengt obligatorisk for kinesiske standarder for hydraulikkteknikk. Det er et strengt samsvarskrav. Den hule cellens doble sertifisering dekker denne juridiske nødvendigheten. Den solide cellen holder ikke denne spesifikke hydrauliske standarden.

Overvåking av brostagskabel og -henger: Overvåkingsprogrammer for ettermontering retter seg ofte mot eksisterende broer. Den ringformede formfaktoren tillater enkel installasjon på eksisterende kabler. Teknikere trenger kun tilgang til ankerenden. Installasjonen krever ingen kutting av konstruksjonselementet. Dette er ofte den avgjørende faktoren for innkjøpsingeniører.

Hvorfor det feiler i enkle lagerapplikasjoner: Den hule cellen har en ringformet geometri. Denne formen konsentrerer naturlig belastningen på den smale ringlagerflaten. Plassering av den inne i en flat lagerstabel uten en korrekt dimensjonert gjennomgående stang introduserer et ujevnt spenningsfelt. Sensoren leser denne spenningen riktig, men avlesningen representerer ikke den sanne lagerbelastningen.

[Se virkelige anvendelser av Kingmach-produkter i spesifikke prosjekttyper]

6. Installasjonslogikk: Hva hver type krever av Site Team

Installasjonskrav dikterer til syvende og sist hvor prosjekter lykkes eller mislykkes. Begge veiecelletypene med vibrerende tråd krever høy presisjon fra anleggsteamet.

Krav til installasjon av faste celler: Flate, parallelle lagerflater er absolutt ikke omsettelige. Bare 1 mm overflateuregelmessighet over en celleflate med en diameter på 200 mm ødelegger dataene. Den introduserer massiv, målbar eksentrisk belastning. Lagene må bruke sfæriske sitteskiver som standard praksis. Teknikere må verifisere riktig innretting med lastaksen før påføring av den aller første lasten.

Krav til installasjon av hule celler: Avstand mellom boring og stang må samsvare nøyaktig med spesifisert toleranse. Den sentrale stangen må aldri komme i kontakt med den indre boreveggen under belastning. Teknikere utfører installasjonen ved ankerhodet før mutteren strammes. Gjenmontering etter oppspenning er praktisk talt umulig. Teamet måtte helt avstresse hele ankeret for å fikse en feil.

Signalkontinuitetsplanlegging: Begge lastecelletypene bruker den smarte HAT-arkitekturen. De gir utmerket langdistanse digital utgang. Imidlertid må teknikere planlegge kabelføringen fra sensoren til dataloggeren under installasjonen. De kan ikke enkelt ettermontere kabler. Nedgravde og undervanns kabelføringer krever tung pansret kabel. De krever også vanntette koblingsbokser som er strengt vurdert for nøyaktig installasjonsdybde.

Den delte risikoen: Begge celletyper er fortsatt svært sårbare for tidlige feil. Feil ved installasjon kan ikke rettes senere uten alvorlig fysisk inngrep. Å få den nøyaktige installasjonen riktig første gang er ikke overprosjektering. Det er det eneste alternativet.

7. Beslutningssjekkliste: Fem spørsmål som fører til riktig valg

Ingeniører møter stramme tidsfrister. Bruk dette konsise beslutningsverktøyet for å veilede innkjøpsstrategien din.

Spørsmål 1 — Er det et konstruksjonselement (stang, kabel, bolt) som må passere gjennom sensoren?
Ja: Velg hul.
Nei: Velg solid.

Spørsmål 2 — Vil sensoren bære strukturell belastning helt, eller bare føle den?
Må bære full last innvendig: Velg solid.
Kun sanse (kraft overført via lagerflate): Velg en av typene, strengt tatt avhengig av spørsmål 1.

Spørsmål 3 — Er dette en midlertidig test eller en permanent overvåkingsinstallasjon?
Midlertidig test / byggefase: Velg solid.
Permanent / langsiktig SHM-program: Velg hul (har 50 års designlevetid).

Spørsmål 4 — Faller prosjektet inn under hydraulikk- eller kraftsektorens standarder?
Ja: Velg hul (DL/T 269-2022-sertifisert).
Nei: Begge typer tilfredsstiller den generelle GB/T 13606-2007-standarden.

Spørsmål 5 — Hva er den nødvendige overvåkingskapasiteten?
Under 500 kN: Velg hul (inngangsmodeller tilgjengelig).
10 000 kN eller over: Velg solid (hult topper normalt ved 8 000 kN standard, selv om det finnes spesialtilpassede alternativer).

Avslutningsnotat på sjekklisten: Hvis to eller flere spørsmål peker teamet ditt i motsatte retninger, ta en pause umiddelbart. Søknaden din krever en spesialistvurdering. Kingmach tilbyr tilpassede konfigurasjoner for å håndtere komplekse hybridkrav.

Applikasjonens geometri bestemmer sensorens geometri

Solide veieceller og hule veieceller er aldri konkurrerende produkter til forskjellige prisklasser. De er grunnleggende komplementære instrumenter designet for helt forskjellige lastbaner. Prosjektets unike geometri avgjør alltid hvilken sensor som er riktig.

Mange store prosjekter krever begge typer samtidig på ulike overvåkingspunkter. Et komplekst broprogram kan bruke solide celler trygt ved lagersetene, samtidig som det utplasseres hule celler ved stagkabelankrene.

Fortsatt usikker på den riktige løsningen for ditt prosjekt? Fyll ut det tekniske konsultasjonsskjemaet nedenfor, og Kingmach-ingeniører vil gi tilpassede utvalgsanbefalinger innen 24 timer. [Se produktside for solid lastcelle] · [Se produktside for hule lastceller] · [Last ned fullstendig teknisk datablad (PDF)]
