Integrert Comprehensive Acquisition Module JMZX-4/8GH-RTU

Generell produktinformasjon

Forretningsvilkår for produkter

Beskrivelse

Introduksjon:

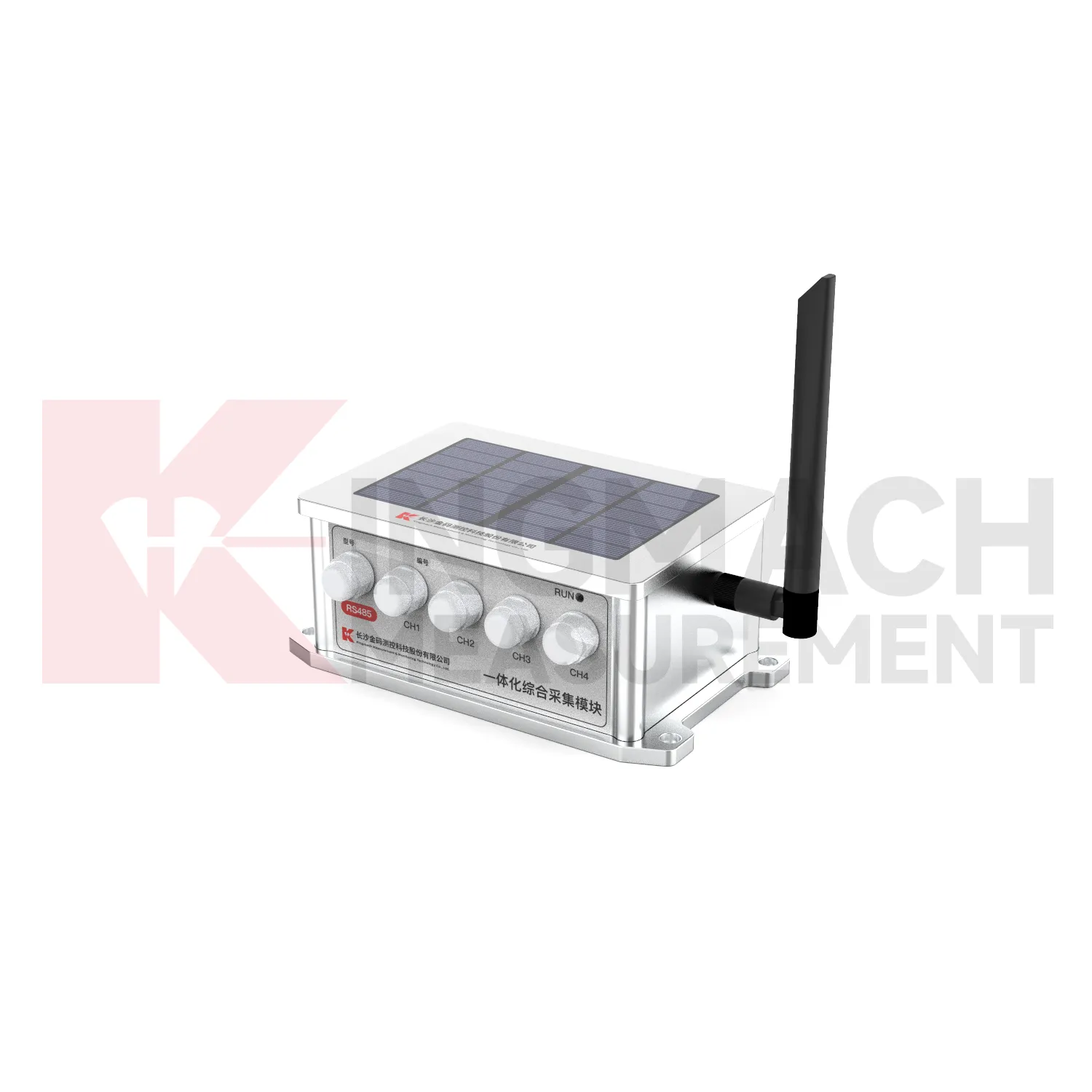

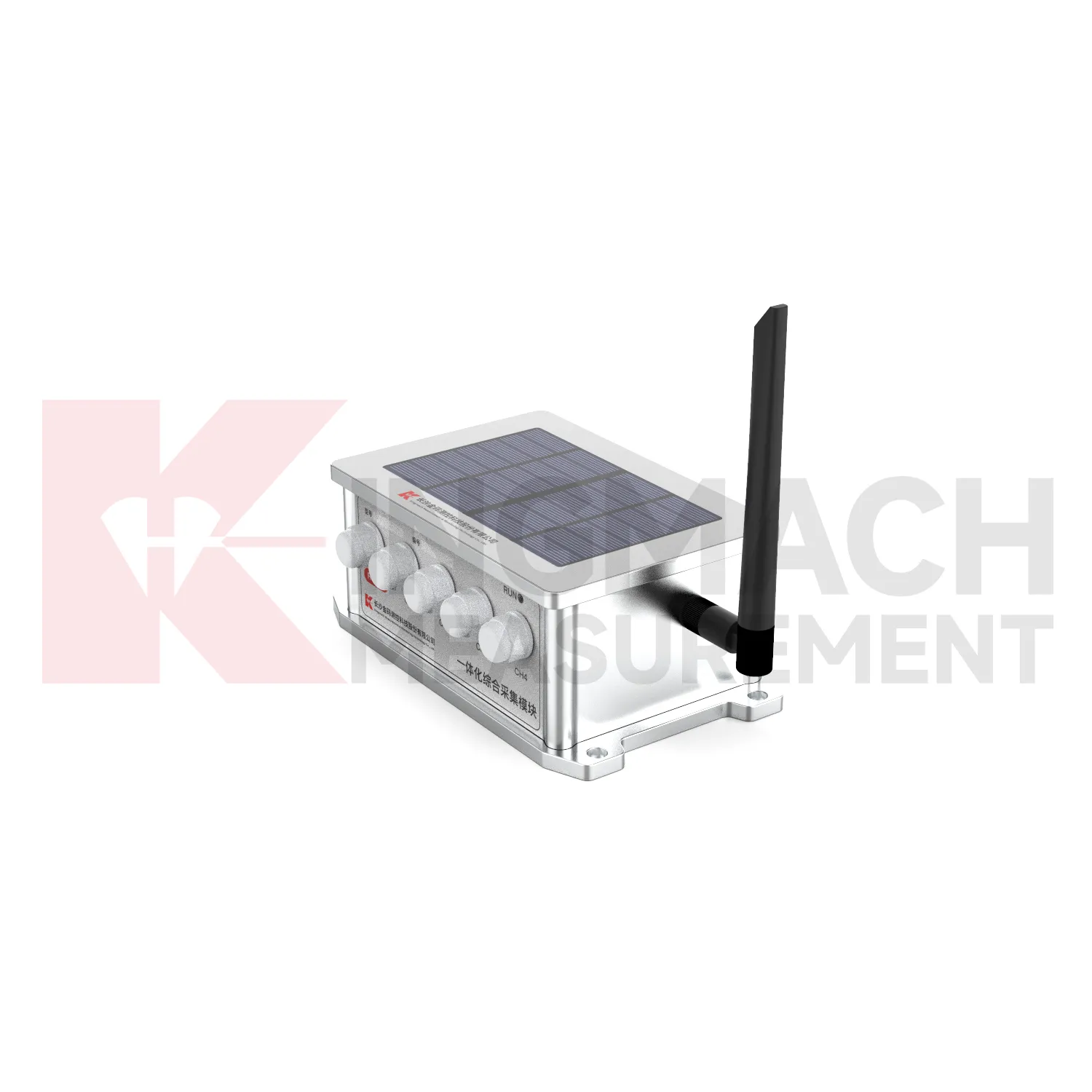

The Integrated Comprehensive Acquisition Module (JMZX-4/8GH-RTU) er en automatisert multi-signal omfattende innhentingsmodul lansert av vårt selskap. Den kan samle inn data fra sensorer av signaltyper som vibrerende ledning, spenning, motstand og RS485. Modulen integrerer en kontrollkrets for solenergi, litiumbatteri, trådløs 4G-modul, parameterlagring, datainnsamling, etc., og realiserer integrering av innsamling, strømforsyning og dataopplasting. Produktet kan brukes i sikkerhetsovervåkingsprosjekter av ulike geotekniske prosjekter og strukturer (reservoardammer, broer, tunneler, skråninger, falleferdige hus, gruver, kjernekraftverk og sivile bygninger, etc.), og gir datastøtte og vurderingsgrunnlag knyttet til den nåværende situasjonen og sikkerheten til prosjektet for ingeniørkonstruksjons- og driftsledere. Den har en bærbar design, med kompakt størrelse, vanntette og støvtette egenskaper.

Produktfunksjoner:

1. Vedtar en svært intelligent og modulær integrert design, som støtter automatisk identifikasjon og intelligent beregning, og automatisk beregner fysiske mengder (stress, belastning, forskyvning, temperatur, etc.) og rapporterer dem automatisk.

2. Støtter ekstern oppgradering og vedlikehold, og oppnår virkelig uovervåket drift.

3. Bruker en 32-bits mikroprosessor med kraftige data- og prosesseringsmuligheter, noe som forbedrer systemets effektivitet betydelig.

4. Støtter ekstern lading via Type-C-grensesnitt.

5. Kan få tilgang til ulike typer sensorer som RS485 buss-type sensorer, intelligente induktive frekvensmodulerte sensorer, vibrerende trådsensorer, spenningssignalsensorer og 3k termistortermometre.

6. Sensorgrensesnitt har alle en isolert design, noe som i stor grad forbedrer lynbeskyttelsesytelsen til modulen.

7. Innebygd 4G/5G all-nettverkskommunikasjon, støtter bruker-SIM-kort og IoT-dedikerte nettverkskort (APN-kort), og støtter dataopplasting til interne nettverksservere direkte uten å gå gjennom det eksterne nettverket. Den støtter brukertilpassede protokoller som TCP, MQTT og HTTP, og støtter dataopplasting til spesifiserte plattformer, med støtte for pushing til opptil 4 datasenteradresser.

8. Laveffektdesign. Etter å ha angitt tidsbestemt innsamling, går den automatisk i hvilemodus under ikke-målingstid for å redusere strømforbruket. Støtter automatisk timing og ekstern vekking.

9. Modulen støtter flere innsamlingsmetoder som sanntidsinnsamling, enkeltinnsamling, tidsbestemt innsamling, terskelutløst innsamling og aktiv opplasting. Parameteren for tidsinnstilt innsamlingsintervall kan konfigureres (1min–24H), og kryptert innsamling kan utføres automatisk i henhold til terskelen. Den støtter automatisk lagring av data når nettverket er frakoblet. Den innebygde lagringskapasiteten støtter lagring av historiske data i mer enn 1 år, og støtter offline overføring/rewtransmission funksjoner.

10. Modulen integrerer et solcellepanel og et innebygd litiumbatteri, med en innebygd kontrollkrets for solcellelading, som muliggjør langsiktig datainnsamling. Med en innsamlingsfrekvens på én gang hver halvtime kan den fungere normalt i 30 påfølgende overskyet og regnværsdager.

11. Lett å bære, kompakt i størrelse, vanntett og støvtett.

Spesifikasjoner

1. Strømforsyningsmetode: Intern batteristrømforsyning
2. Ladespenning: DC5V
3. Modulkanaler:

JMZX-4GH-RTU: 1×RS485 Bus Collection Channel, 4× Analog Signal Collection Channels

JMZX-8GH-RTU: 1×RS485 busssamlingskanal, 8×analoge signalinnsamlingskanaler

4. Driftstemperatur: -30～+60℃
5. Driftsfuktighet: 0-95 % RF
6. Modul CH1-CH4/CH8 kan få tilgang til sensorer som vibrerende trådtype, induktiv frekvensmodulert type, spenningstype, motstandstype og frekvenstype. Målenøyaktigheten og oppløsningen er som følger:

   Sensortype	Målenøyaktighet	Oppløsning
   Vibrerende ledning	Frekvens: ±0,2Hz; Temperatur: 0,5℃	Frekvens: ±0,01Hz; Temperatur: 0,1℃
   Induktiv frekvensmodulert forskyvningsmåler	Forskyvning: 0,5 %FS; Temperatur: 0,5℃	Forskyvning: 0,1 mm; Temperatur: 0,1℃
   Standard analog	Spenning: 0,1%FS; Nåværende: 0,1 %FS	Spenning: <0,1mV; Strøm: 0,5uA
   Motstand	Motstandsverdi: 10Ω	Motstandsverdi: 0,1Ω

7. Beskyttelsesgrad: IP67

8. Strømforbruk: Standby: <3mW; Virker: <1,5W

9. Ytre dimensjoner:

   JMZX-4GH-RTU: 106mm×140mm×70mm (unntatt antenne)

   JMZX-8GH-RTU: 106mm×140mm×92mm (unntatt antenne)
