Beskrivelse

Introduksjon:

GNSS er en ny generasjon, allværs, uovervåket automatisert posisjoneringssystem utviklet ved hjelp av et høyytelses og høypresisjon System-on-Chip (SoC), som støtter multi-konstellasjon og multi-frekvens høypresisjonsposisjonering. Den er kompatibel med signaler fra Kinas BeiDou navigasjonssatellittsystem (BDS B1/B2), USAs GPS (L1/L2), Russlands GLONASS (L1/L2) og Europas Galileo (E1/E5b). Systemet består av en eller flere posisjoneringsenheter utplassert ved overvåkingspunkter på ingeniørprosjekter, og måler horisontale og vertikale forskyvninger. Dette systemet utgjør et allværs ubemannet automatisert forskyvningsmålingssystem.

Arbeidsprinsipp:

1.Sensorprinsipp:

Basert på SoC-brikker med høy ytelse og høy presisjon, støtter den nye generasjonen GNSS-lokalisere multi-frekvens høypresisjonsposisjonering av hele systemet. Det er en teknologi som mottar signaler fra kunstige jordsatellitter med atomklokke-timingsystemer og utfører punktmålinger. Posisjonsgiveren mottar tidskodingen til ikke mindre enn fire satellitter, og posisjonen til selve lokatoren kan oppnås gjennom løsning, og dynamisk overvåking kan realiseres.

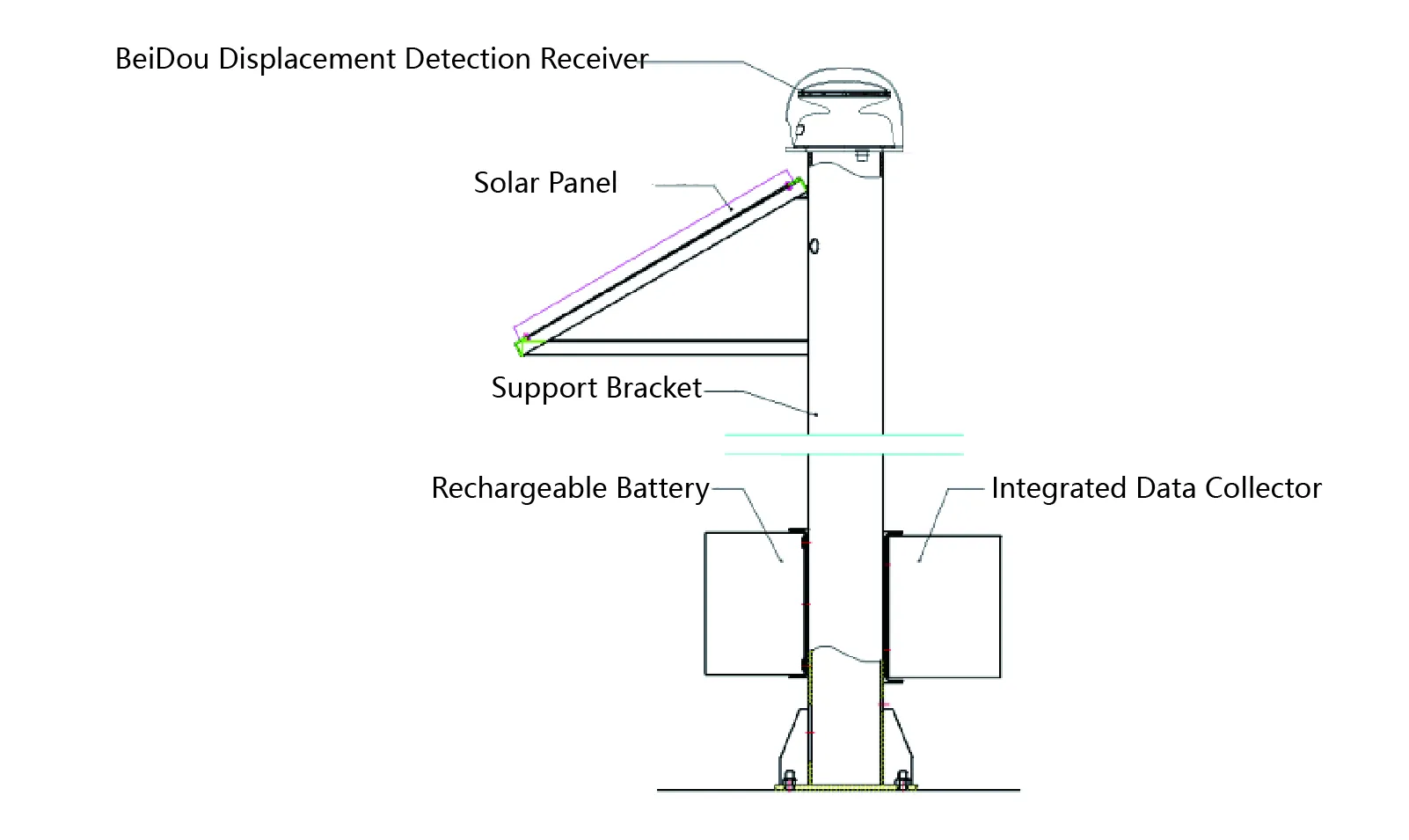

GPS Remote Displacement Measurement System består av en GNSS (full system) locator, monteringsbrakett, solcellepaneler, batterier, etc.

2.Systemprinsipp:

Et system sammensatt av flere posisjoneringsinstrumenter måler sine egne posisjoner mens de utfører koordinert differensialberegning gjennom gjensidig kobling, noe som muliggjør relative forskyvningsmålinger med høy presisjon. I slike ingeniørprosjekter kan lokatoren ordnes likt med datumpunkt, testpunkt, oppnår høypresisjonsposisjonsendringsverdien til testpunktet i forhold til datumpunktet.

Produktets utseende:

JMBD-1050 vertspanelet inkluderer 3 indikatorer og 1 grensesnitt.

1. Strømindikatorlampe: Lyser indikerer at strømmen er tilkoblet;

2,4G-indikatorlampe: Lyser indikerer normal 4G-nettverkskommunikasjon;

3. GNSS-posisjoneringsindikatorlys: Lyser indikerer vellykket posisjonering;

4. Strømgrensesnitt og RS485 kommunikasjonsgrensesnitt.

Søknader

Det er mye brukt i ingeniørfelt som bakker, høyhastighetsjernbaner, broer, bygninger, gruver og demninger for å oppnå nøyaktig måling av strukturelle relative forskyvningsendringer.
