Magnetisk ringsetningsvannstandsmåler JMCJ-1003、1005

Generell produktinformasjon

Forretningsvilkår for produkter

Beskrivelse

Introduksjon:

JMCJ-100X Magnetic Ring Settlement Water Level Gauge er et omfattende deteksjonsinstrument som brukes til å måle jordsetning og grunnvannstand. Det gjelder overvåking av lagdelte bosetningsmengder og underjordiske vannstander i fundamenter, undergrunner, grunngroper, voller og andre underjordiske strukturer. Basert på testdata kan setningstrender og vannstandsvariasjoner beregnes for å analysere stabiliteten til målte konstruksjoner og konstruksjonssikkerhet.

Produktfunksjoner:

Vannstandsmåleren for magnetisk ringsetning består av to primære funksjoner: magnetisk ringsetningsdeteksjon og vannstandsdeteksjon. Den magnetiske ringsetningsdeteksjonskomponenten er utformet basert på prinsippet om elektromagnetisk induksjon, med magnetiske ringer forhåndsinstallert under jorden på angitte målepunkter via boring. Når sonden registrerer en magnetisk ring, sender instrumentet ut hørbare og visuelle varsler. Dybden på setningsringen bestemmes ved å lese av tilsvarende stålbåndmarkeringer ved borehullsåpningen. Avregningsbeløpet ved hvert målepunkt beregnes ved å trekke forrige måling fra gjeldende. Vannnivådeteksjonskomponenten fungerer etter prinsippet om vannledningsevne, og utløser hørbare og visuelle varsler når sonden kommer i kontakt med vann. Vannoverflatens posisjon identifiseres ved å lese de tilsvarende stålbåndmarkeringene ved borehullsåpningen.

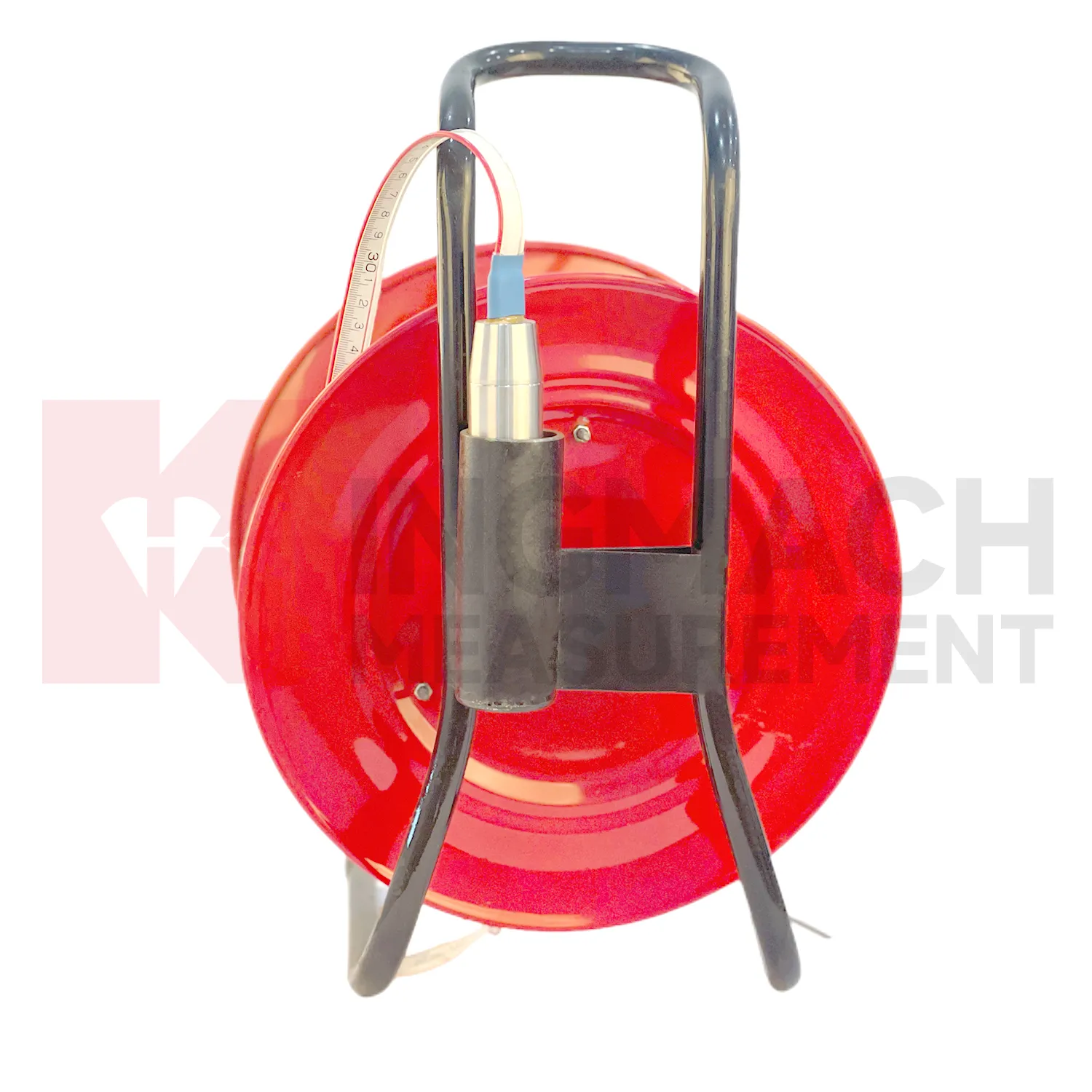

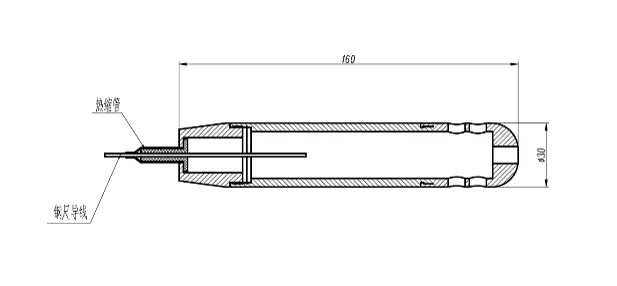

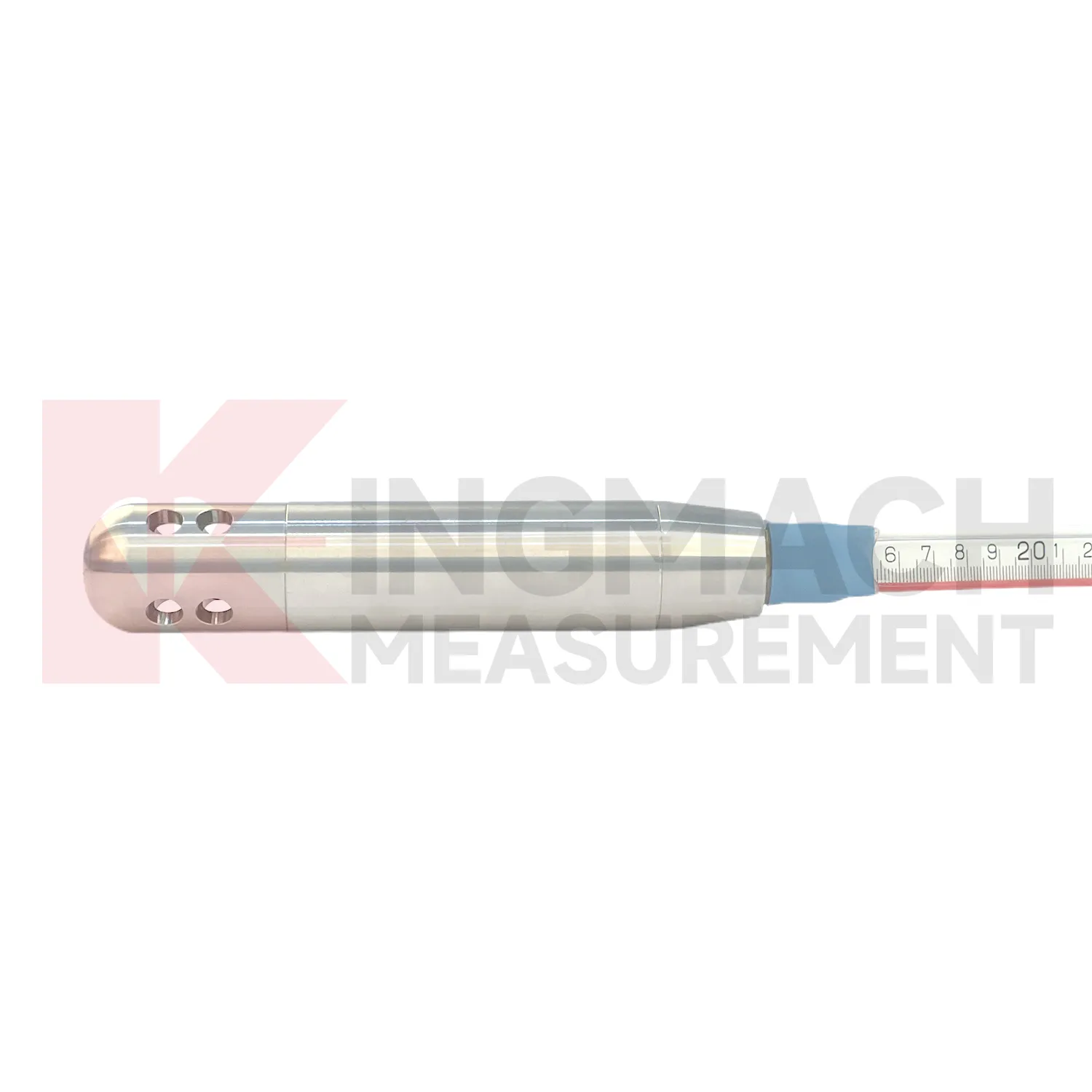

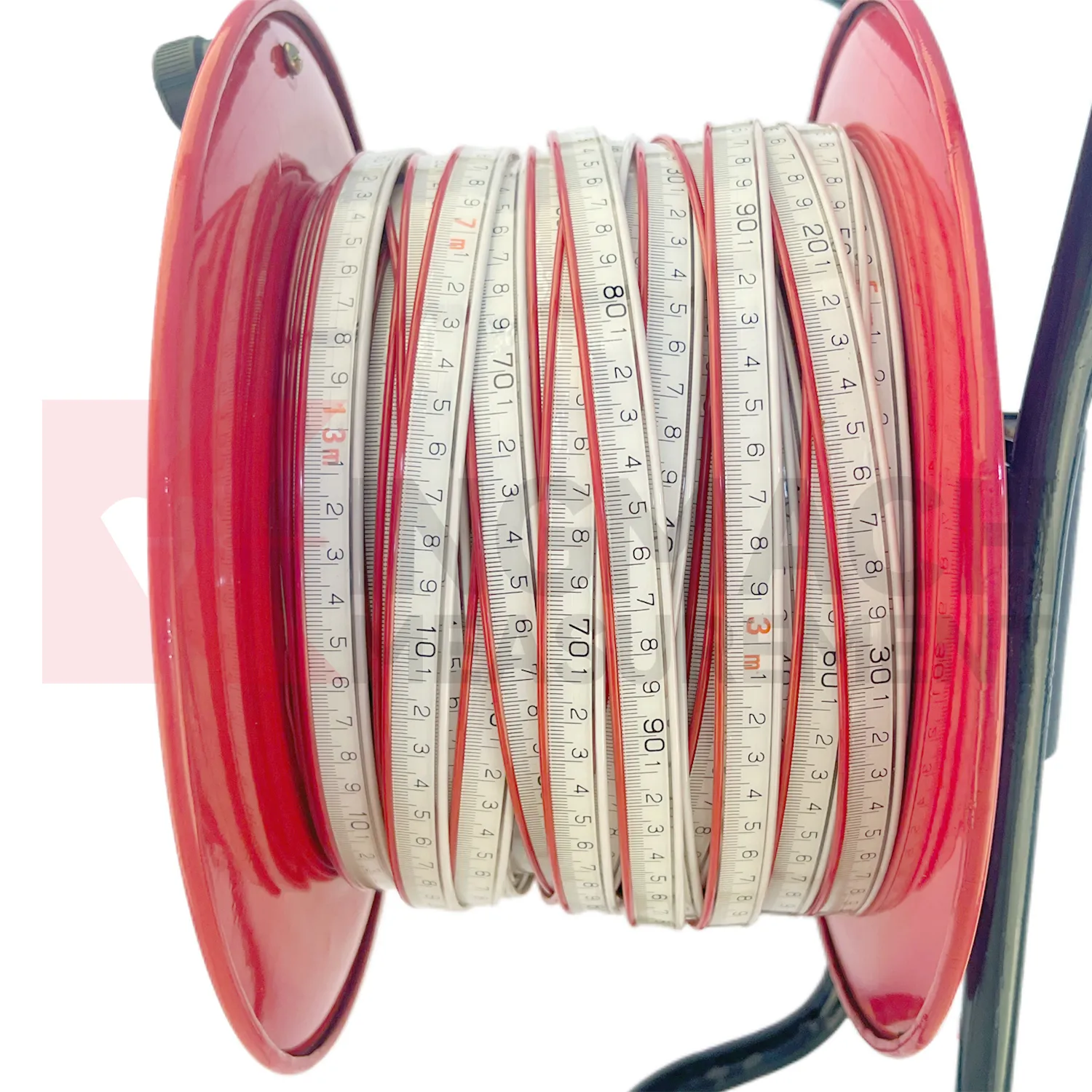

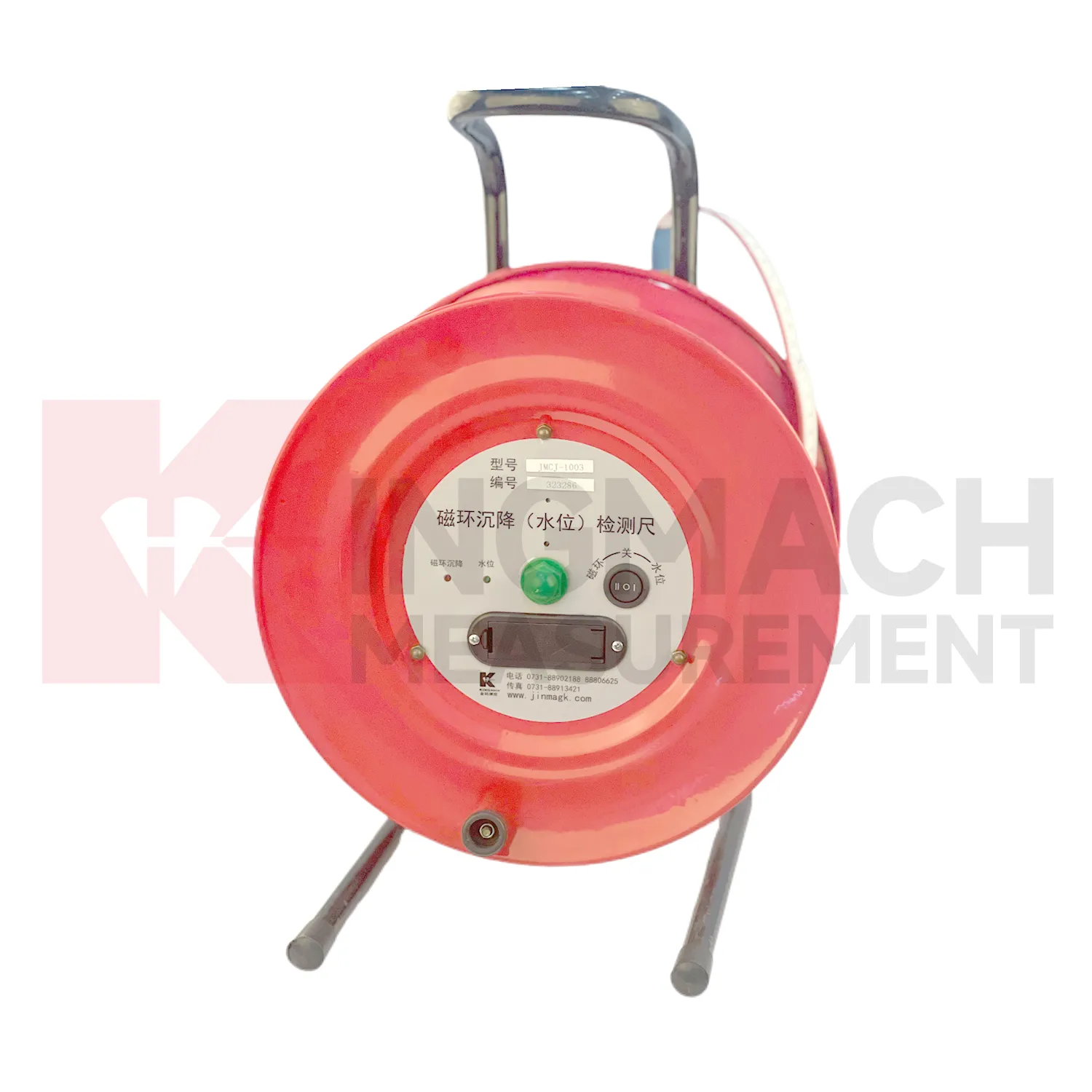

Vannstandsmåleren for magnetiske ringer består av tre komponenter: en spole, en målebåndskabel og en sonde. Sonden integrerer to moduler: vannivåfølende elektroder og en magnetisk ringdeteksjonssensor.

Søknader

Det gjelder overvåking av lagdelte bosetningsmengder og underjordiske vannstander i fundamenter, undergrunner, grunngroper, voller og andre underjordiske strukturer. Basert på testdata kan setningstrender og vannstandsvariasjoner beregnes for å analysere stabiliteten til målte konstruksjoner og konstruksjonssikkerhet.

Spesifikasjoner
