Smart Multipoint Displacement Meter JMDL-31XXAT

Generell produktinformasjon

Forretningsvilkår for produkter

Beskrivelse

Introduksjon:

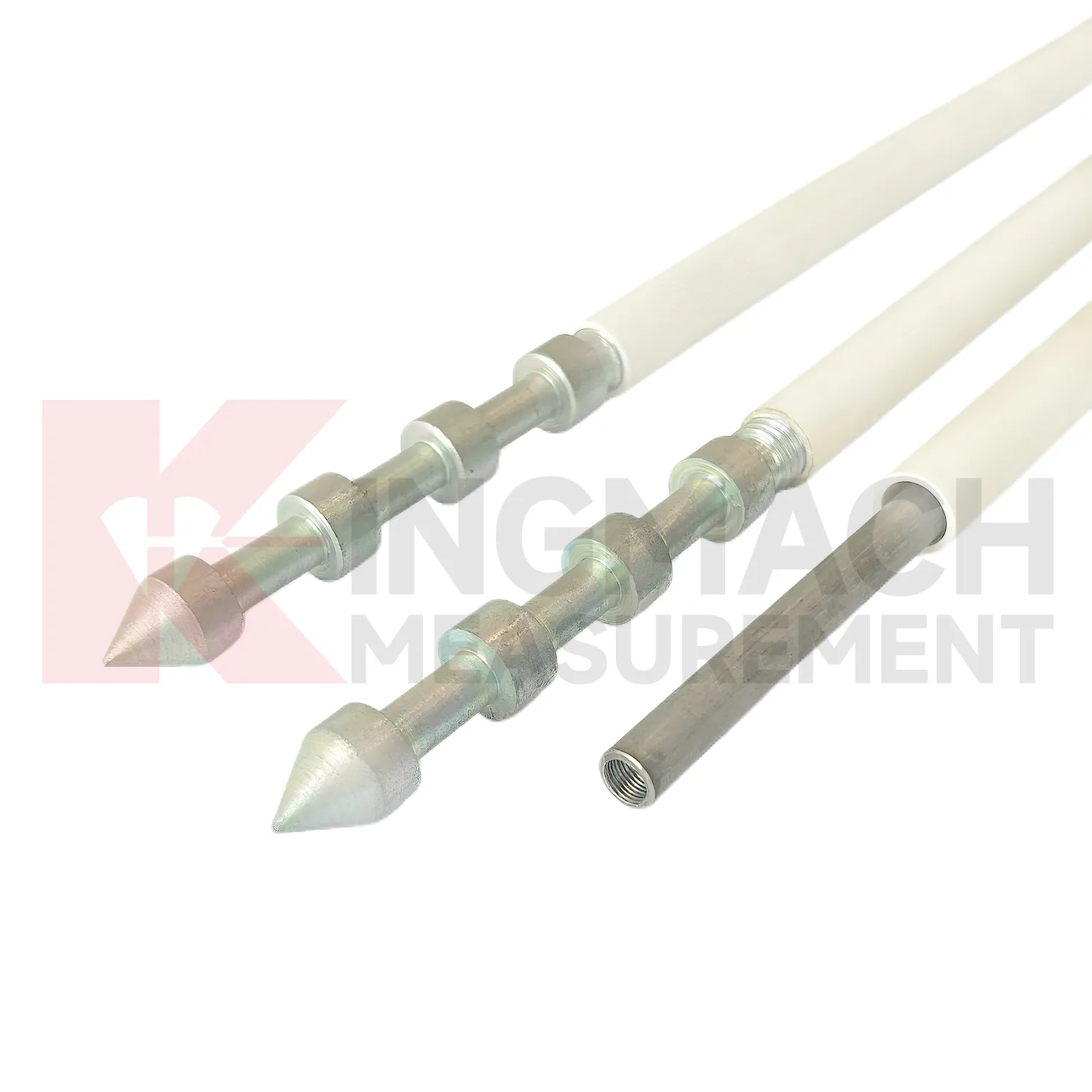

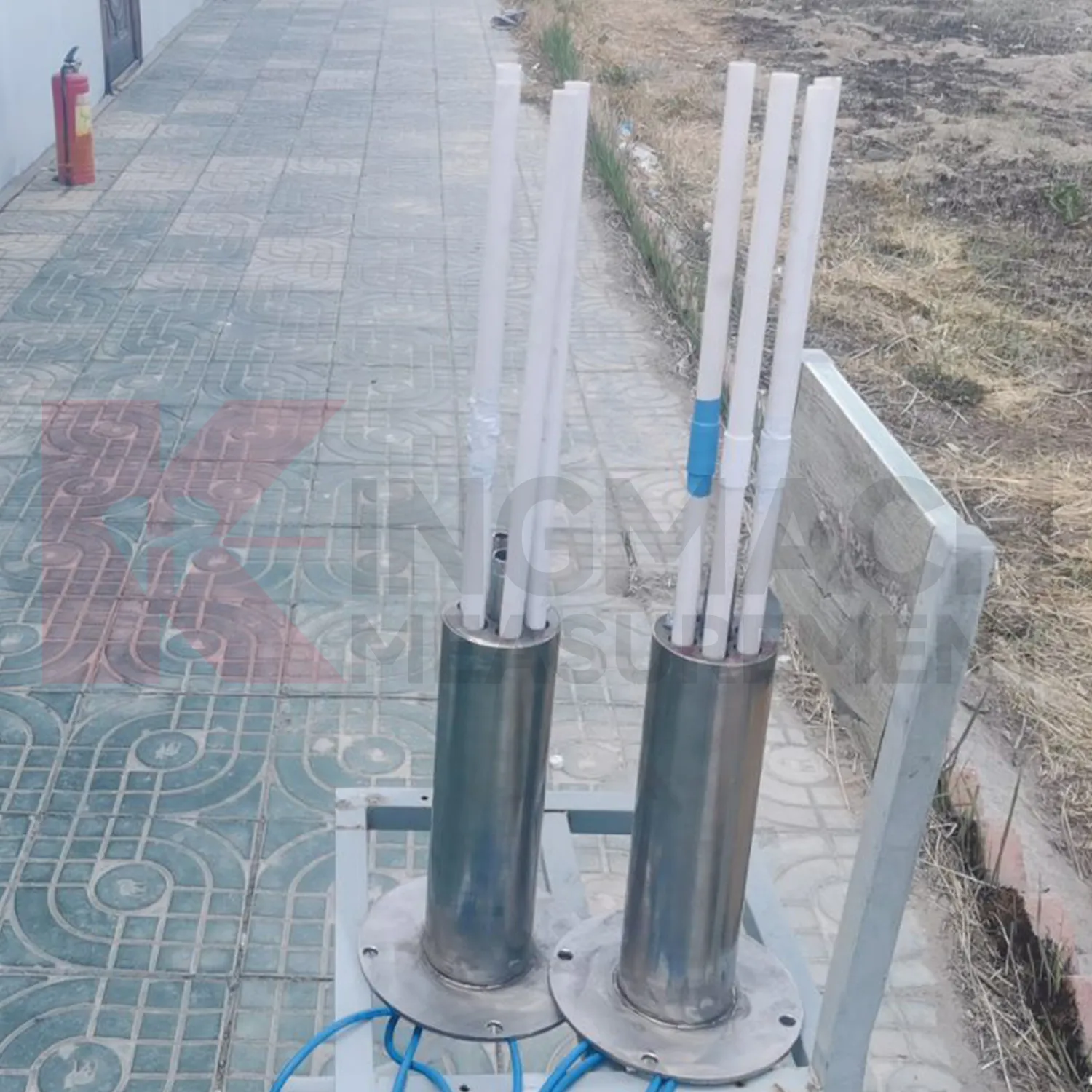

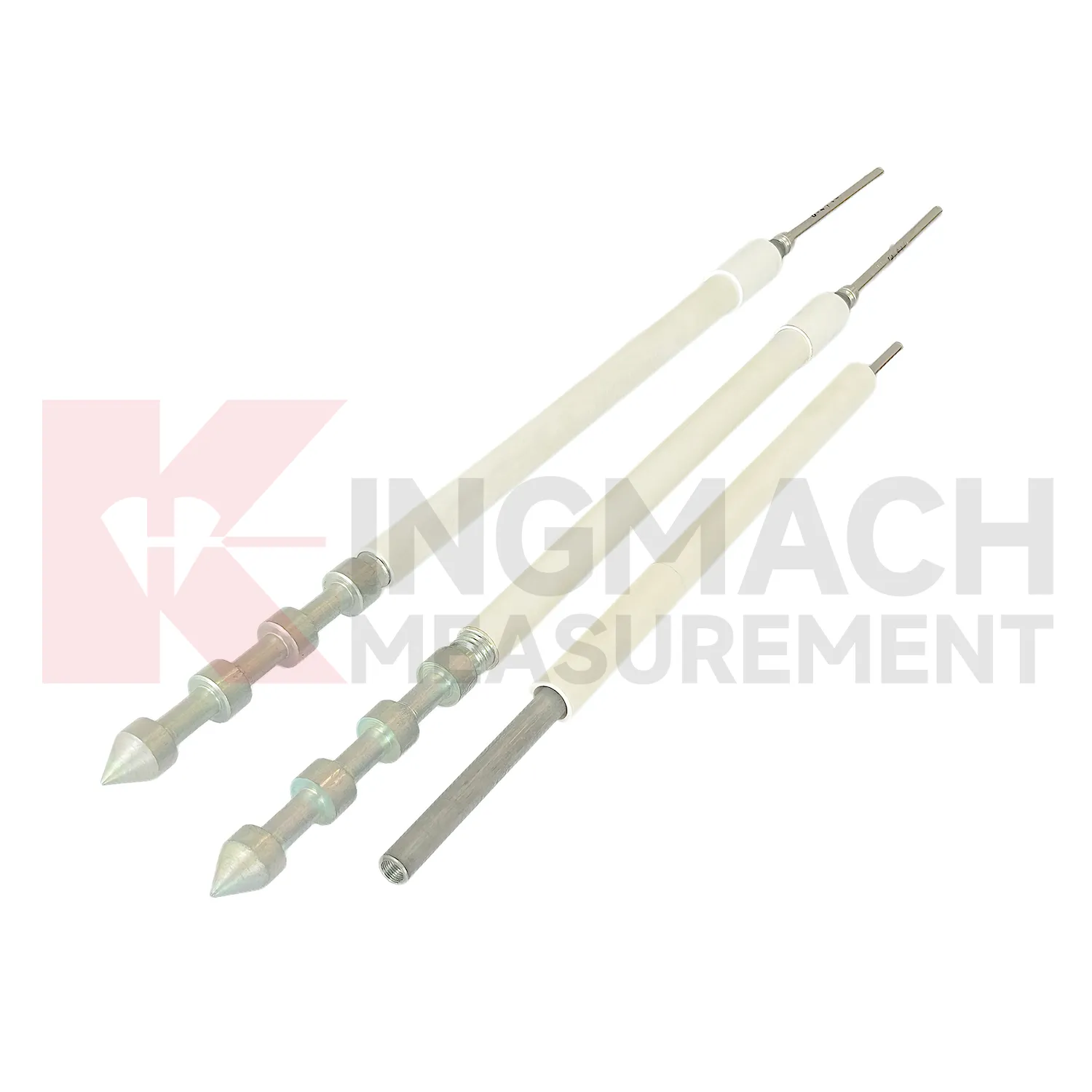

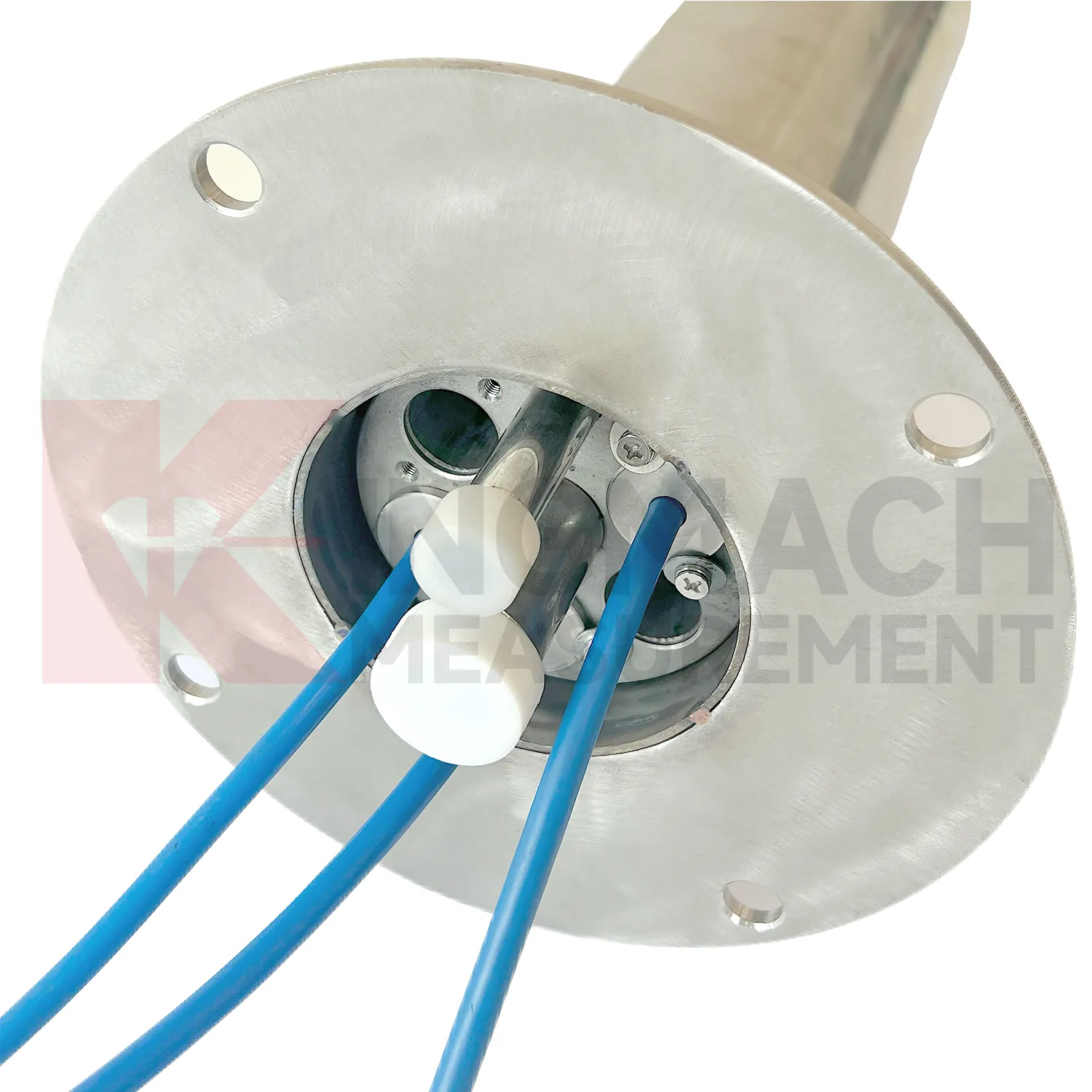

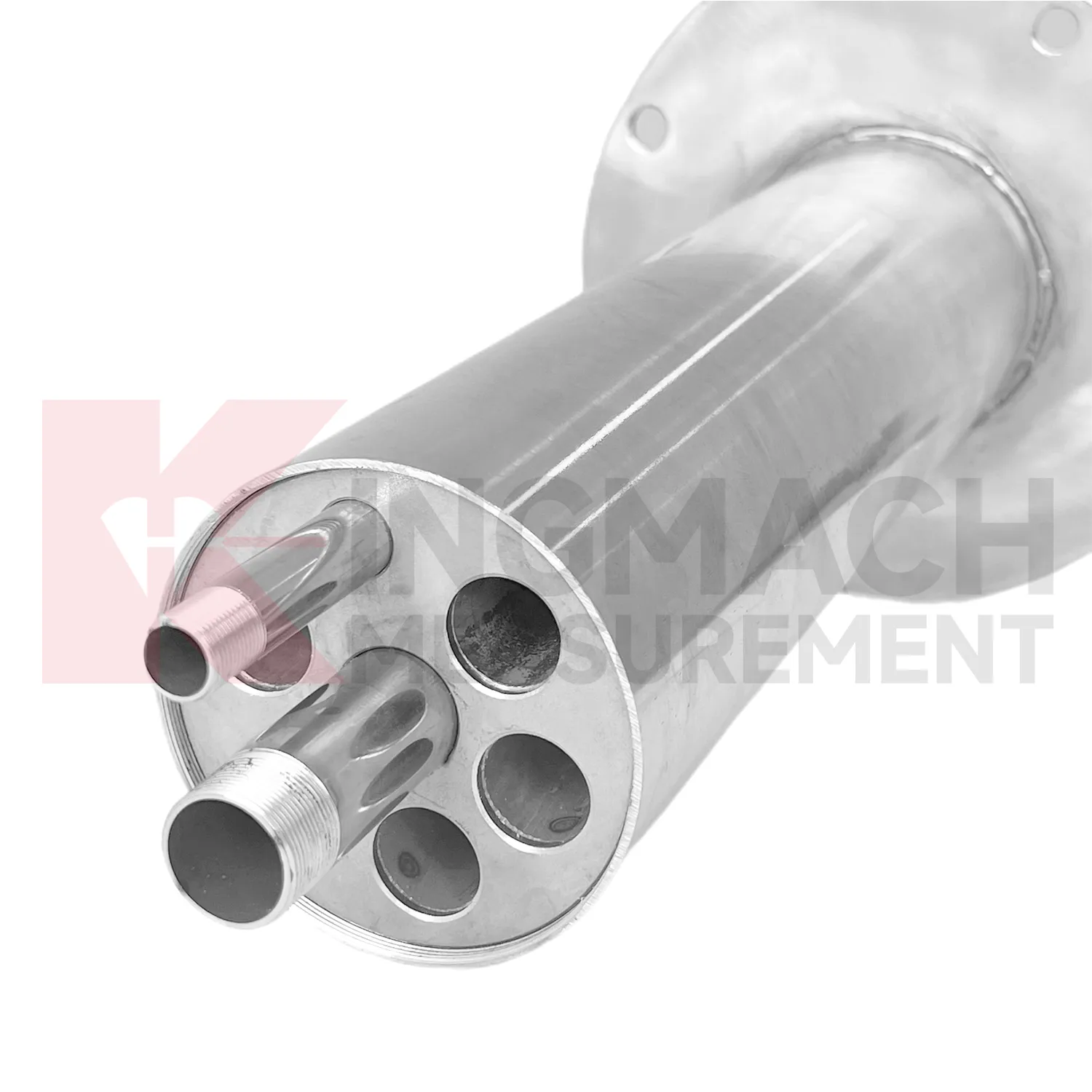

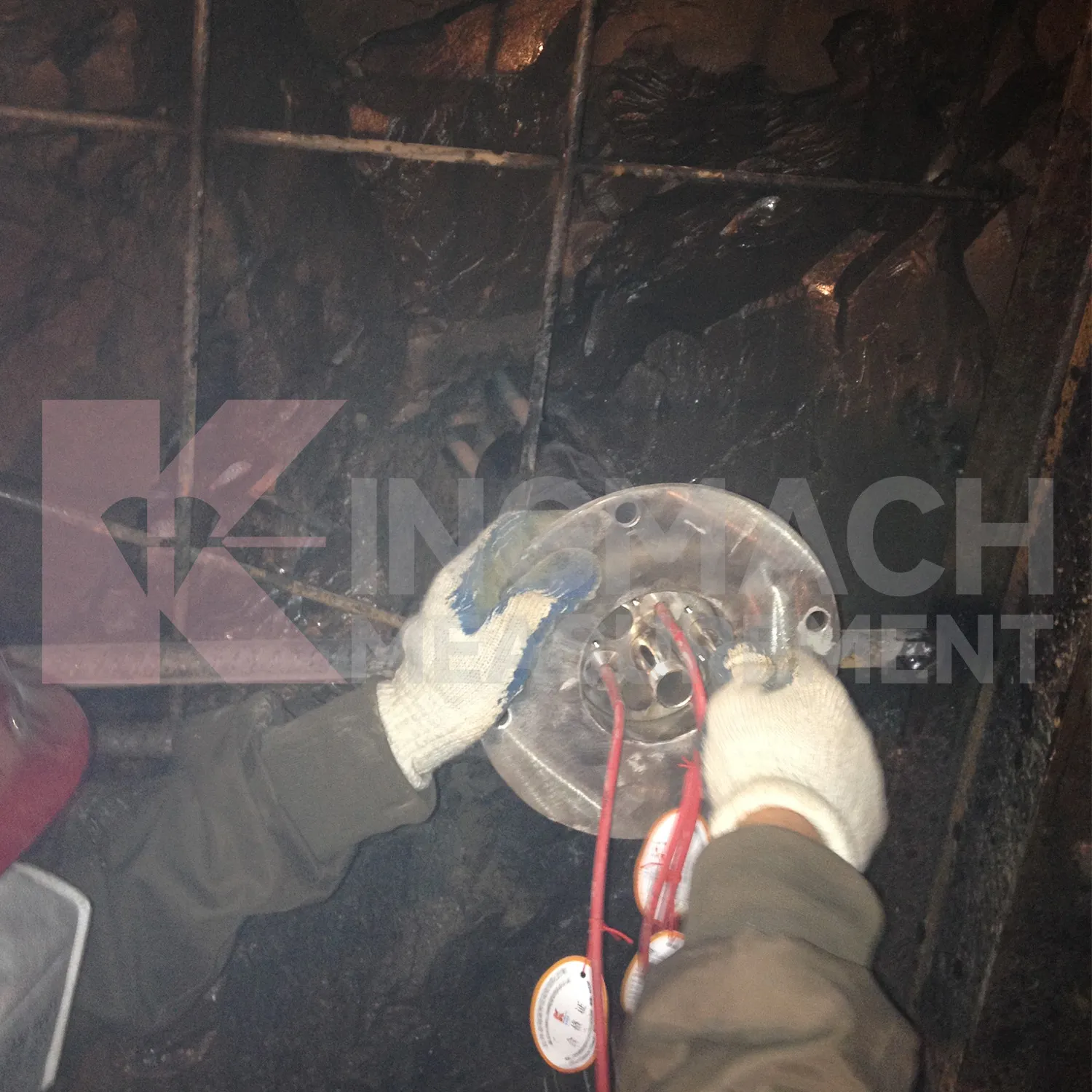

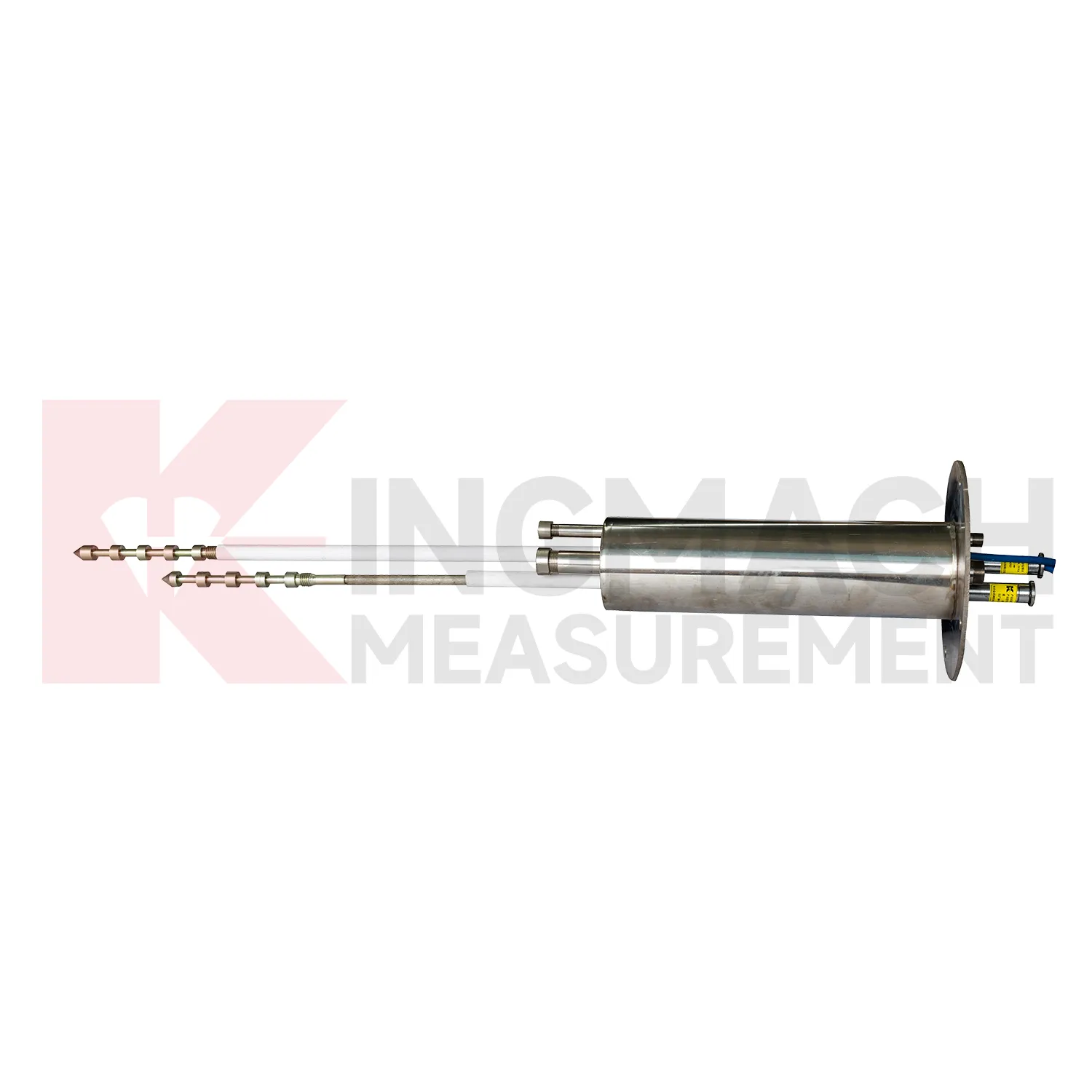

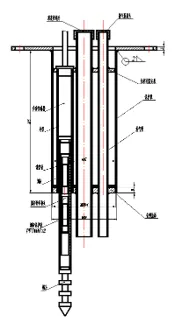

JMDL-31XXAT-serien Smart Multipoint Displacement Meter brukes til å måle forskyvning i forskjellige lag av omgivende berg i tunneler, steinskråninger, fundamentgroper, etc., for å forstå forskyvningsforholdene til forskjellige berglag. Produktet består av forskyvningsmålere, PVC-målestangbeskyttelsesrør, ankerhoder, flerpunkts installasjonssett, etc., med flerpunkts installasjonssett som støtter 3-5 punkter. Installert via boring og fuging, forankres ankerhoder i forskjellige dybder til distinkte berglag. Installasjonsmetoden ligner på steinboltkonstruksjon, og tilbyr enkelhet og bekvemmelighet. Ved å måle forskyvningsendringene til hver måler, analyseres forskyvningsforholdene til forskjellige berglag.

Produktfunksjoner:

1. Designet basert på det induktive magnetiske fluksfrekvensmodulasjonsprinsippet, tilbyr produktet høyere stabilitet, pålitelighet og holdbarhet. Det induktive frekvensmodulerte prinsippet involverer et induktivt føleelement, integrerte kretser og resonanskondensatorer som danner en LC-oscillasjonskrets som sender ut et frekvenssignal. Når målestaven forskyver seg inne i spolen, endrer den den magnetiske reluktansen og spoleinduktansen, og endrer dermed utgangssignalfrekvensen til oscillasjonskretsen. Når målestaven går inn i den spiralformede spolen, avtar den magnetiske reluktansen, induktansen øker og frekvensen synker. Ved å velge passende stangmaterialer og optimalisere den spiralformede spolestrukturen, kondensatoren og kretsene, viser utgangssignalets frekvensendringer innenfor stangens vandringsområde et presist lineært forhold til forskyvning. Siden stangen og spolen fungerer i en berøringsfri tilstand, er systemet motstandsdyktig mot skade under installasjon og bruk.

2. Forskyvningsmåleren har en intern minnebrikke med intelligente lagringsmuligheter. Fabrikkinnstillinger lagrer permanent parametere som sensormodell, serienummer og kalibreringskoeffisienter. Den kan lagre opptil 600 forekomster av måledata, inkludert måletid, temperatur (for temperaturfølsomme modeller), absolutt forskyvning, relativ forskyvning og nullpunktsverdier.

3.Full digital deteksjon sikrer forvrengningsfri langdistansesignaloverføring og sterk anti-interferensevne.

4.Utmerket isolasjonsegenskaper og vanntett holdbarhet.

5. Når den er sammenkoblet med selskapets omfattende tester, vises forskyvningsverdier direkte, noe som muliggjør intuitive, enkle og raske målinger.

6. Integrasjon med selskapets automatiserte datainnsamlingssystem tillater uovervåket overvåking eller fjernkontroll.

Søknader

JMDL-31XXAT-serien Smart Multipoint Displacement Meter brukes til å måle forskyvning i forskjellige lag av omgivende berg i tunneler, steinskråninger, fundamentgroper, etc., for å forstå forskyvningsforholdene til forskjellige berglag.

Spesifikasjoner
