Vertikalt In-Place Inclinometer System JMQJ-7915ATS

Generell produktinformasjon

Forretningsvilkår for produkter

Beskrivelse

Introduksjon:

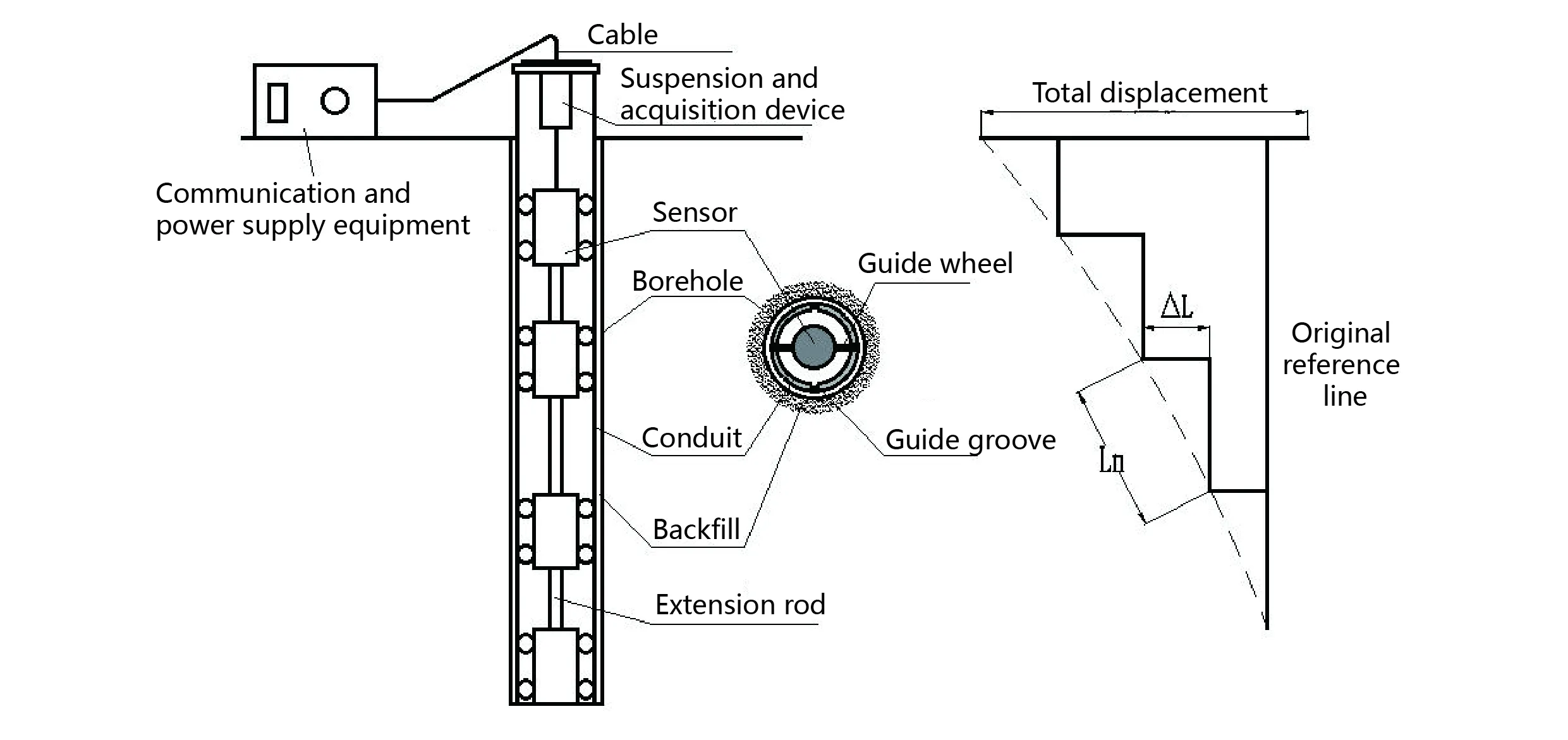

Vertical In-Place Inclinometer System består av to deler: en flerpunkts tandem Vertical In-Place Inclinometer-streng og en åpningsinnsamlingsmodul. Flerpunkts tandem-dypforskyvningsmåleren er basert på en multi-array MEMS-hellingssensordesign som elektrisk kobler flere vertikale In-Place Inclinometer-strenger i boringen via en enkelt kabel. Innsamlingsmodulen brukes til å samle inn måledata for flerpunkts vertikale inklinometerstrengen og laste opp dataene via kablede eller trådløse midler.

Produktfunksjoner:

1. Vertical In-Place Inclinometer System er basert på 3D-MEMS akselerasjonssensorteknologi og automatisk temperaturkompensasjonsteknologi, som effektivt reduserer påvirkningen av temperaturdrift og strømforsyningsbølger.

2. Multi-Point Series-Koblet vertikal inklinometerstreng på den bevegelige instrumentkroppen i sprøytestøpeprosessen, liten og lett, gjennom en kabel for å oppnå elektrisk tilkobling av alle sensorer i målehullet, alle sensorene i målehullet kan deles inn i opptil 4 grupper, hver gruppe forstyrrer ikke hverandres uavhengige kommunikasjon,

3. Multi-Point Series-Koblet vertikal inklinometerstreng er fysisk forbundet med universalleddet og koblingsstangen, lengden er produsert i henhold til designkravene, og posisjonen til målepunktet er fleksibelt arrangert. Fullt forseglet vanntett og støvtett design, egnet for ulike byggemiljøer.

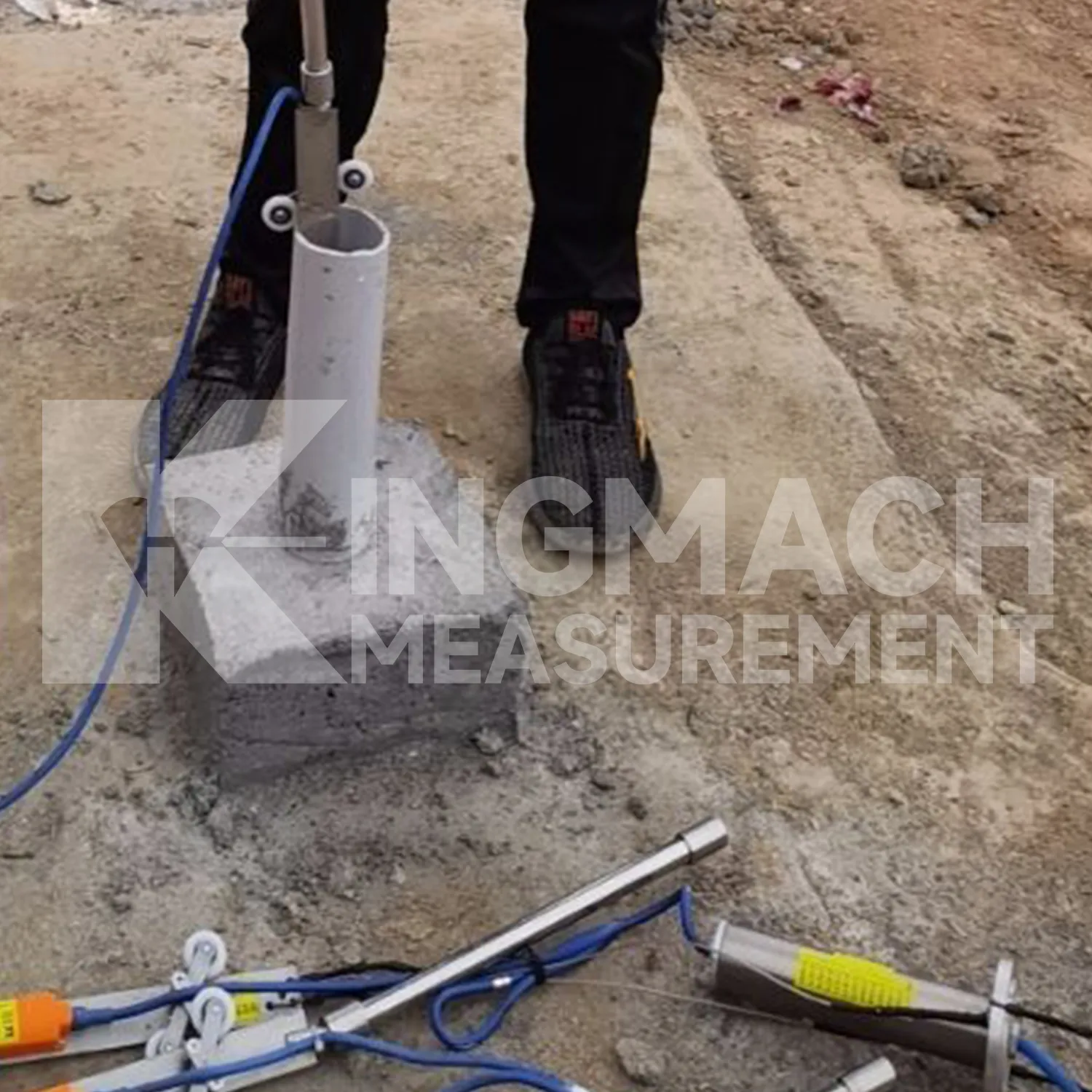

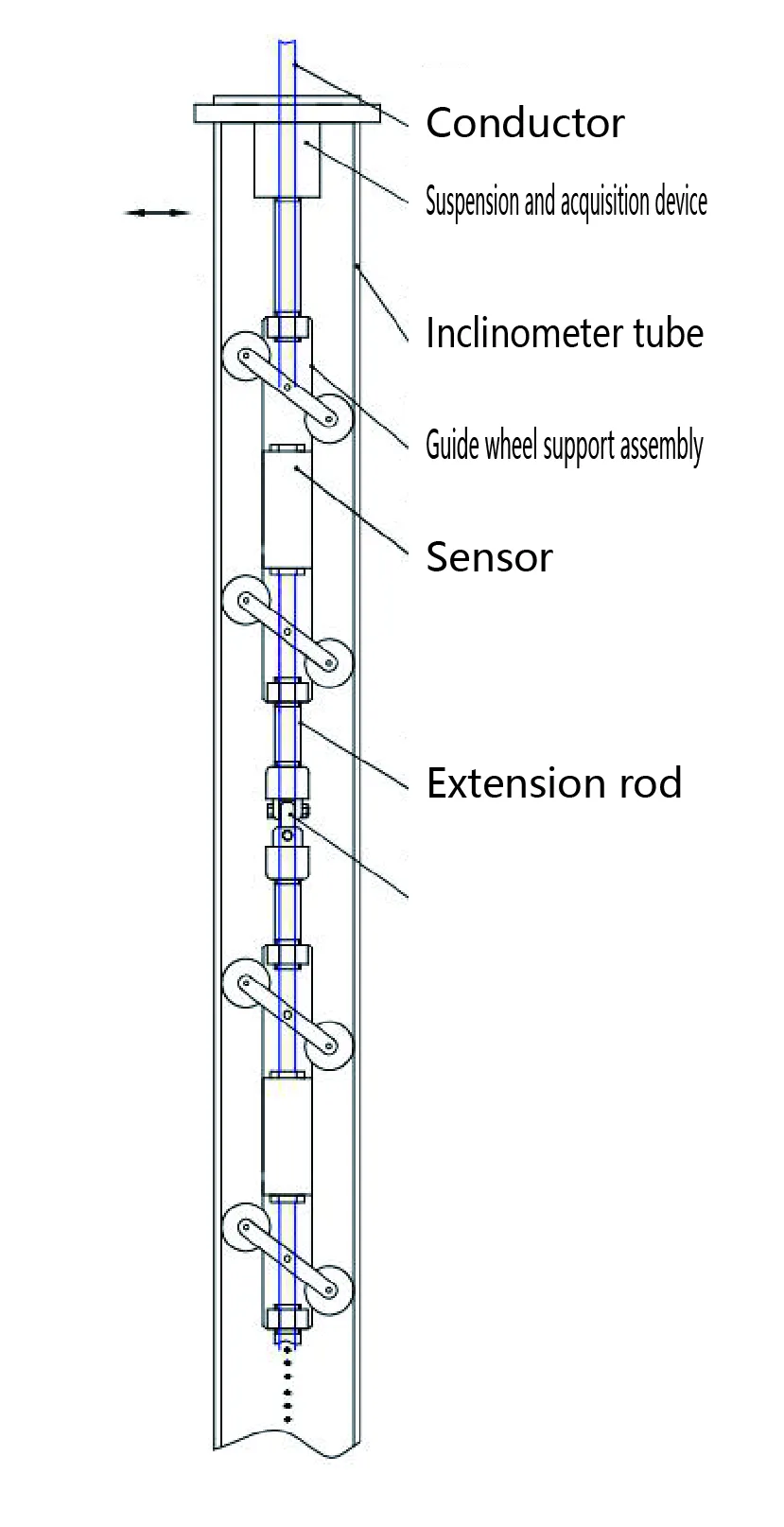

4. Den vertikale inklinometerstrengen i hvert borehull er forhåndsmontert på fabrikken med karosseriet, kabler, universalledd, forlengelsesstenger, oppheng og oppsamlingsenhet i henhold til den utformede målepunktavstanden, noe som muliggjør integrert frakt og installasjon. Bare koble til forlengelsesstengene på stedet og sett enheten inn i borehullet for en enkel, rask og praktisk installasjon.

5. Den ertiske inklinometerstrengen er internt konfigurert med elektroniske identifikatorer og modellnumre for å muliggjøre automatisk gjenkjenning og intelligent beregning.

6. Datainnsamlingsmodulen inneholder en kontrollerbar sensorstrømforsyningsutgang og fire nedstrøms kommunikasjonsgrensesnitt, som automatisk identifiserer og utfører intelligent beregning ved tilkobling av den vertikale inklinometerstrengen.

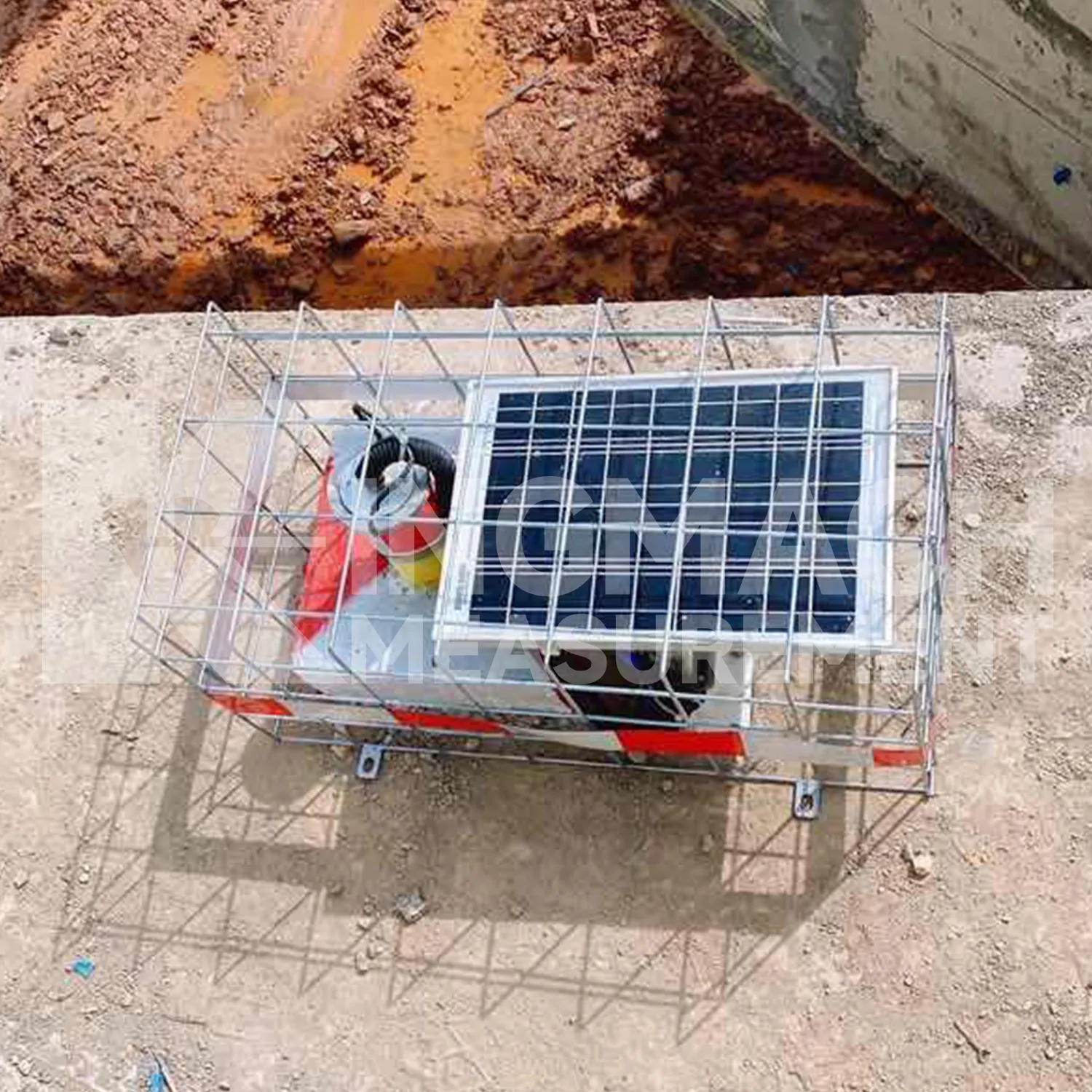

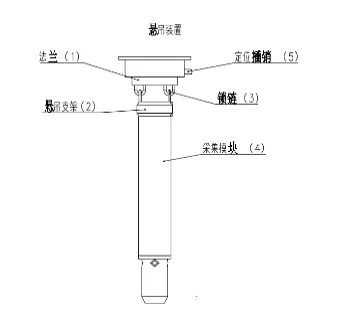

7. Innsamlingsmodulen er plassert inne i inklinometerrøråpningen, og gir vanntett og støvtett beskyttelse, unngår interferens med konstruksjon på stedet og minimerer eksponering for skade.

8. Lavstrømsmodus slår av sensorer under standby og aktiverer dem kun for datamåling.

Søknader

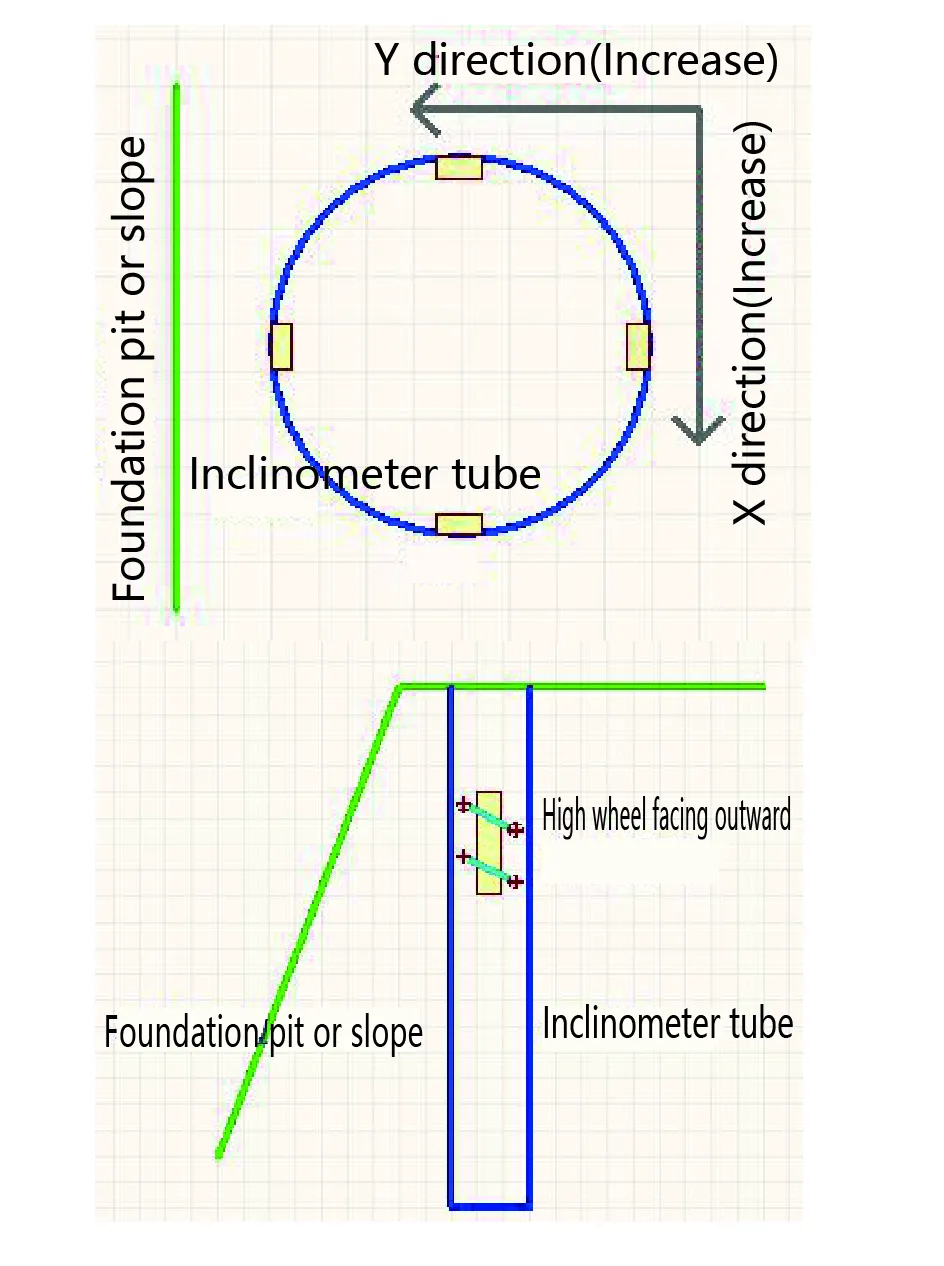

Dette produktet er en høypresisjon fast sensor for måling av helningsvinkler, designet og produsert av vårt firma, som installeres raskt. Den vedtar integrert installasjon. Når man forlater fabrikken, er antall målepunkter inne i borehullet konfigurert som et komplett sett. Et inklinometerrør kan installeres som tilleggsutstyr og legges inn direkte på innsiden. Den kan automatisk finne plasseringsretningen til sensoren, noe som er enkelt og raskt. Den er spesielt egnet for å måle helningsvinklene til flere punkter inne i et borehull og er egnet for å overvåke den dype indre deformasjonen av konstruksjonslegemer. Kombinert med selskapets automatiske overvåkingssystem, kan det realisere langsiktig automatisk overvåking og intelligent beregning av deformasjon.

Spesifikasjoner
