Kingmach forskyvningsmåler spesifikasjonsveiledning

Start med bevegelsen du må måle

Definer forskyvningsmodus før du sammenligner dataark. En sprekkmåler som måler en 20 mm skjøt løser ikke det samme problemet som en GNSS-enhet som sporer skråningsbevegelser, en ståltausensor som måler lang vandring, eller en flerpunktsmåleravlesningsbevegelse ved forskjellige berglag. Rekkevidde, installasjonsmetode og datatolkning avhenger av bevegelsestypen.

Kingmachs forskyvningsområde dekker lineær forskyvning, sprekkvidde, ekspansjonsfugebevegelse, storskala overflateforskyvning, geonettdeformasjon, forskalingssetninger, forskyvning av omkringliggende berg og forskyvning av berggrunn. Velg målestrukturen fra applikasjonen først, og avgrens deretter den numeriske spesifikasjonen.

• For sprekk- eller fugebredde, sjekk kort rekkevidde, oppløsning, monteringsbase, målestav og langtidsstabilitet.
• For bro, dam, jernbane eller bygnings relative forskyvning, kontroller nøyaktighet, temperaturpåvirkning, vanntetting og kompatibilitet med anskaffelse.
• For skrånings- eller skredovervåking, sjekk rekkevidde, kommunikasjon, strøm, værbestandighet og uovervåket drift.
• For berglag eller berggrunnsdeformasjon, sjekk ankerstruktur, bore- og fugemetode, målepunkter og installasjonsdybde.
• For forskalings- og konstruksjonsovervåking, sjekk beskyttelse, responspålitelighet, midlertidig montering og alarmintegrasjon.

Spesifikasjoner for kjerneforskyvningsmåler å sammenligne

Rekkevidde: unngå både underdimensjonering og unødvendig overdimensjonering

En sensor med for liten rekkevidde kan nå sin grense under en større hendelse. En sensor med langt større rekkevidde enn prosjektet trenger, kan øke kostnadene uten å forbedre synligheten til små bevegelser. Estimer normal, sesongmessig, byggefase og varselnivå bevegelse før du velger rekkevidde.

For korte strukturelle bevegelser, Kingmach JMDL-52XXADT Differensial forskyvningsmåler er tilgjengelig i 20 mm, 50 mm og 100 mm områder. De JMDL-22XXAT Smart sprekkmåler inkluderer 20 mm, 50 mm, 100 mm og 200 mm modeller. For lengre reiser kan JMLS-22XXADT forskyvningssensor for ståltau dekker 0-500 mm, 0-1000 mm og 0-2000 mm alternativer.

Legg til margin for bevegelsen som utløser teknisk handling, ikke en vilkårlig prosentandel. Sensoren skal fange opp varselhendelsen uten å operere så langt under full skala at det valgte området gir liten praktisk verdi for normal trendovervåking.

Oppløsning og nøyaktighet svarer på ulike spørsmål

Oppløsningen er det minste trinnet som vises. Nøyaktighet er den forventede forskjellen mellom den rapporterte verdien og den sanne forskyvningen. En måler kan vise 0,01 mm mens nøyaktigheten er uttrykt som en prosentandel av full skala, så de to verdiene må vurderes sammen.

JMDL-52XXADT er spesifisert med 0,01 mm oppløsning og +/-0,1 %FS nøyaktighet. Den smarte, generelle forskyvningsmåleren er spesifisert med 0,01 mm oppløsning og 0,5 % FS-nøyaktighet. Den magnetostriktive modellen er spesifisert med 0,01 mm oppløsning og +/-0,05 %FS nøyaktighet. Oppløsning påvirker liten trendsynlighet; nøyaktighet påvirker tilliten til den absolutte verdien.

Ikke still inn en alarmterskel mot visningsstigningen alene. Redegjør for nøyaktighet, repeterbarhet, temperaturpåvirkning, installasjonsbevegelse og prosjektets beslutningsmargin for å redusere plagsomme alarmer og falsk tolkning.

Tilpass sensorprinsippet til nettstedet

Føleprinsippet påvirker drift, holdbarhet, installasjon, vedlikehold og signaloppførsel. Induktive frekvensmodulerte målere passer til mange strukturelle forskyvnings- og ekspansjonsleddoppgaver fordi deres digitale arkitektur støtter stabil langdistanseovervåking. Ståltausensorer håndterer lengre bevegelser eller indirekte bevegelsesbaner, mens GNSS støtter storskala overflatebevegelse på avsidesliggende punkter.

De JMCW-21XXADT Magnetostrictive Displacement Meter er et komplementært ikke-kontaktalternativ innenfor Kingmachs forskyvningsportefølje; det er ikke en vibrerende trådforskyvningssensor. Dens berøringsfrie sensorstruktur er beregnet for bruksområder der redusert mekanisk slitasje og absolutt lineær posisjonsmåling er nyttig. Den publiserte spesifikasjonen inkluderer IP67-beskyttelse, RS485-kommunikasjon og drift fra -30 C til +80 C.

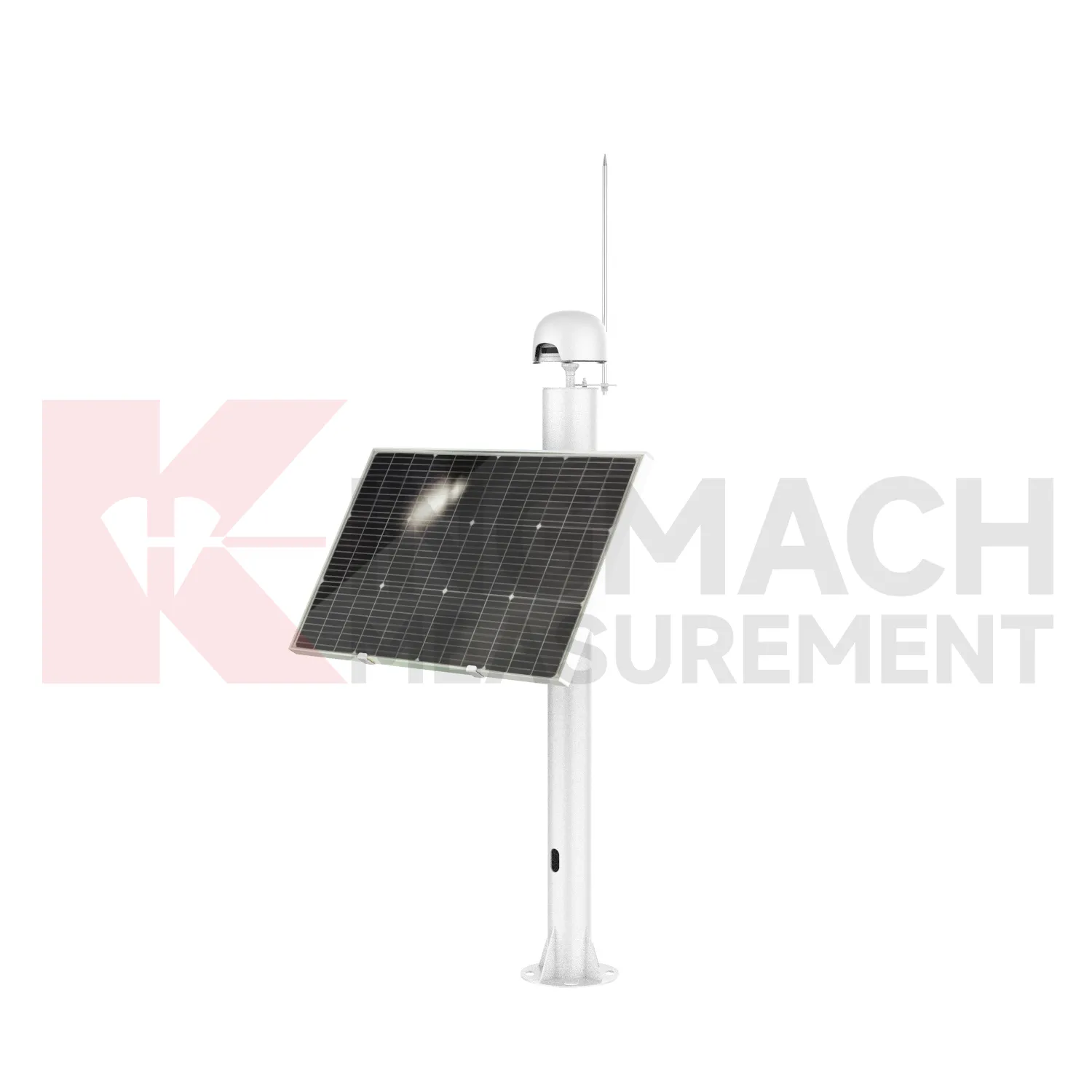

For ekstern bevegelse av overflaten Integrert GNSS JMBD-1050YT støtter multi-konstellasjon posisjonering, 4G og RS485 kommunikasjon, solenergi pluss litium batteridrift, IP67 beskyttelse, og et miljøområde på -40 C til +85 C. Velg GNSS når den nødvendige utgangen er posisjonsbevegelse over et større område i stedet for lokal leddforskyvning.

Skjermtemperatur, vann, støv og elektrisk eksponering

Sivile overvåkingssteder utsetter sensorer for regn, kondens, støv, gjørme, vibrasjoner, kabeltrekking, etsende luft og elektriske forstyrrelser. Behandle forsegling og miljøgrenser som primære utvalgskriterier. Et passende sensorprinsipp kan fortsatt svikte hvis kabinettet, kontakten, kabelinnføringen eller monteringsretningen ikke stemmer overens med stedet.

Sammenlign driftsområdet med installasjonens mikroklima i stedet for en nærliggende værstasjon. Et damgalleri, tunnelforing, brodekke og utsatt skråning kan ha svært forskjellige temperatur- og fuktighetsforhold. Gjennomgå kabelbeskyttelse, koblingstetning, drenering, jording og overspenningsbeskyttelse som en del av installasjonsdesignet.

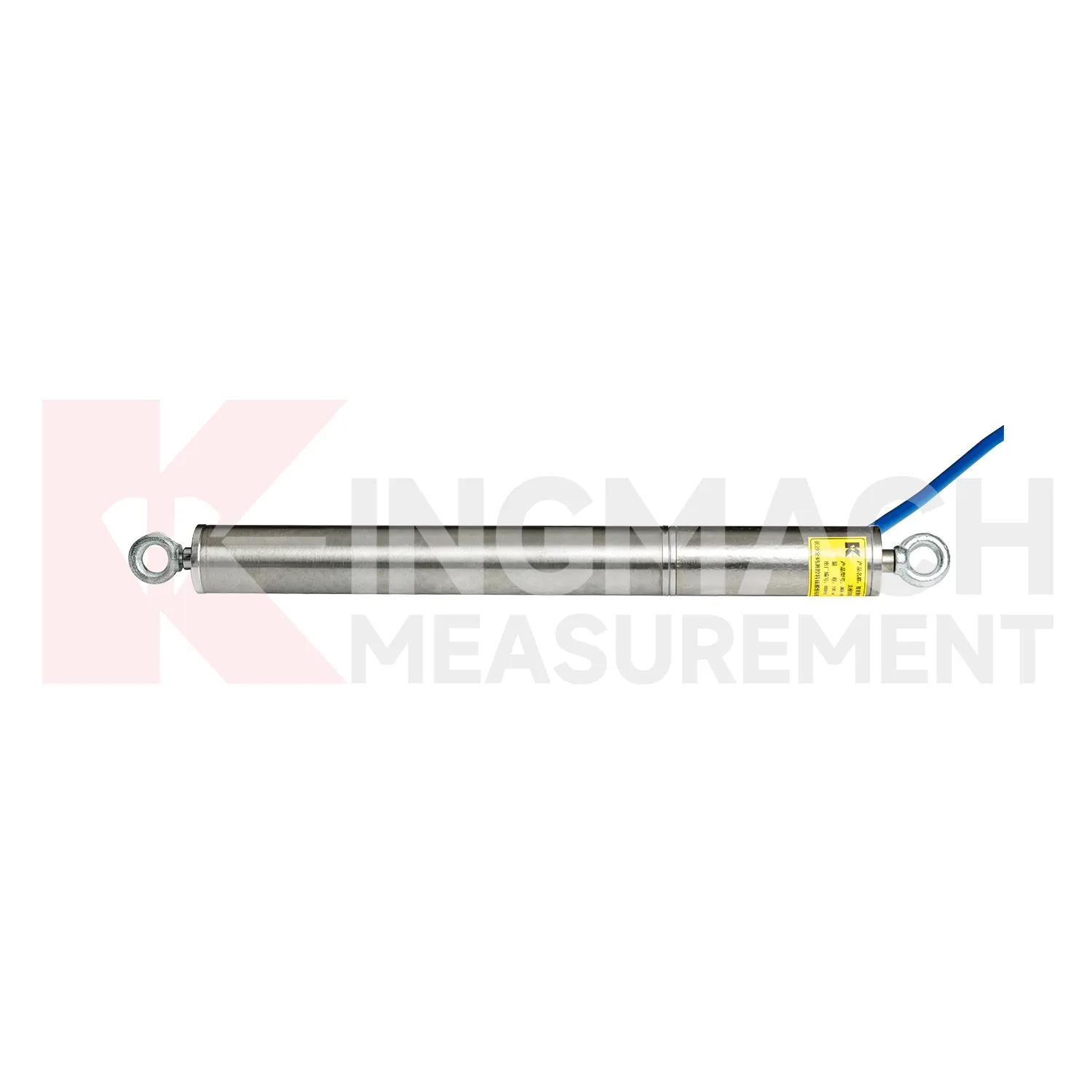

Kingmachs forskyvningssensor for ståltau er spesifisert til IP67 og -30 C til +70 C. Den magnetostriktive måleren er spesifisert til IP67 og -30 C til +80 C. JMDL-49XXAT Smart forskaling / ståltrådsforskyvningsmåler er spesifisert til IP68, som kan passe installasjoner med større vann- og støveksponering når målestrukturen også passer til prosjektet.

Bekreft hele kommunikasjons- og anskaffelseskjeden

En forskyvningsmåler skaper kun brukbar informasjon når signalet når et system som lagrer, sjekker og rapporterer resultatet. Bekreft kommunikasjonsmodus, kabelavstand, overføringshastighet der det er aktuelt, loggerkompatibilitet, strøm, jording, overspenningsvern, konstruksjonsenhetskonvertering, tidssynkronisering og datakvalitetskontroller før kjøp.

RS485 er vanlig i robust digital overvåking fordi den støtter feltintegrasjon og lengre kabelstrekninger. Eksterne punkter kan også trenge 4G, solenergilading eller batteristøttet drift. Se gjennom sensor, kabel, logger, kabinett, programvare, alarmlogikk og vedlikeholdstilgang som ett system i stedet for separate linjeelementer.

De JMDL-21XXAT Smart forskyvningsmåler for generell bruk lagrer sensoridentifikasjon og kalibreringsinformasjon og kan arbeide med automatisk innhenting for uovervåket overvåking. Under RFQ-gjennomgang, bekreft nøyaktig avlesning eller logger, kabling, adressering, programvarekartlegging og igangkjøringsprosedyre for den valgte modellen.

Behandle installasjonsmaskinvare som en del av målingen

Forskyvningsmåling avhenger av overføring av faktisk bevegelse til følerelementet uten løshet, bøyefeil, friksjon eller utilsiktet tilbakeholdenhet. Se gjennom installasjonstegningen før du godkjenner en sensor. Monteringsgeometri, forventet bevegelsesretning, kabelføring, tilgang for nullstilling og beskyttelse mot konstruksjonsskader påvirker alle datakvaliteten.

Sprekkmålere krever stabile underlag og egnede målestaver. De JMDL-24XXAT Smart fleksibel forskyvningsmåler må deformeres med geonettet eller forsterket materiale som overvåkes. De JMDL-31XXAT Smart Multipoint Displacement Meter bruker ankre på forskjellige dybder med boring, fuging, beskyttelsesrør og installasjonsutstyr.

For bevegelse av berggrunn eller omkringliggende bergart JMDL-32XXAT Smart Enkeltpunkts Berggrunnsforskyvningsmåler bruker en flens, sensor, strekkstang, ankerhode og PVC-rørenhet. Disse komponentene definerer hvordan sensoren følger steinmassebevegelser, så de hører hjemme i den tekniske gjennomgangen og tilbudet i stedet for å bli behandlet som valgfritt tilbehør.

Kingmach forskyvningsmåler spesifikasjonskart

Verifiserte Kingmach-prosjekteksempler

Egongyan Rail-only Bridge, Chongqing (2019)

De Egongyan Rail-only Bridge overvåkingsprosjekt dekket kabelkraft, avbøyning, sprekk og miljøovervåking. Prosjektutstyrslisten inkluderer JMDL-22XXAT Smart Crack Gauge sammen med tøyning, belastning, tilt, akselerasjon, temperatur-fuktighet, nedbør, vind og automatisert innsamlingsutstyr. For en bro-RFQ viser dette eksemplet hvorfor en sprekkmåler bør spesifiseres som en del av en koordinert overvåkingskjede. Kjøpere bør definere sprekk- eller skjøteområde, monteringssted, miljøeksponering, innsamlingsgrensesnitt og alarmterskel sammen i stedet for å velge måleren alene etter oppløsning.

Registrer målingsgrunnlinje, beskyttende maskinvare, inspeksjonstilgang og akseptkriterier for overlevering for hvert punkt før installasjonen starter.

Yuping-Panzhou Expressway, Guizhou (2023)

De Yuping-Panzhou Expressway-prosjekt inkludert tunneloppgjør, bue-midje konvergens, sprekk og strukturell tøyningsovervåking. Applikasjonslisten inkluderer en Smart Crack Gauge og laserforskyvningsmåling sammen med hydrostatiske nivå- og vibrerende trådstrekkinstrumenter. Saken støtter en multi-parameter tilnærming til tunneldeformasjon: lokal sprekkåpning, konvergens, setning og belastning svarer på forskjellige tekniske spørsmål. For anskaffelser, spesifiser hvor hvert forskyvningspunkt er installert, forventet retning og størrelse på bevegelsen, hvordan avlesningen når overvåkingsplattformen, og hvilken terskel som starter inspeksjon eller eskalering.

Installasjonsplanen bør også identifisere referansepunktet, monteringstoleranse, kabelbeskyttelse, igangkjøringstest og tilgangsmetode for senere vedlikehold.

Changde Wind Power Tower, Hunan (2025)

De Changde Wind Power Tower-prosjekt overvåket fundamentsetning, stagkabelkraft, strukturell vibrasjon, sprekker i overgangsseksjoner og tøyning. Det relaterte utstyret inkluderer JMLS-22XXADT Wire Rope Displacement Sensor som en del av en bredere sensorpakke. Dette eksemplet er nyttig når lange reiser eller indirekte bevegelser må overvåkes med andre strukturelle reaksjoner. Under valget må du definere ledningsbanen, kjørerekkevidde, returretning, monteringsstabilitet, kabinetteksponering, kommunikasjonsrute og tilgang for inspeksjon. Disse detaljene avgjør om sensoren følger strukturelle bevegelser uten slakk, friksjon eller mekanisk forstyrrelse.

Aksept bør inkludere en kontrollert reisesjekk, grunnlinjeavlesning, kabelinspeksjon og bekreftelse på at utgangen når den tildelte overvåkingskanalen.

Priser, dokumentasjon og kommersielle vilkår

Prissetting av forskyvningsmåler avhenger av nøyaktig modell, rekkevidde, utgang, kabellengde, installasjonsmaskinvare, logger, kabinett, strømsystem, programvare, mengde, kalibreringsdokumentasjon og leveringsomfang. Et offentlig dollarområde ville være misvisende uten disse inndataene. Be om et konfigurasjonsbasert tilbud og sammenlign leverandører mot samme stykkliste.

For JMDL-52XXADT indikerer gjeldende kommersiell informasjon en minimumsbestilling i ett stykke, forhandlet pris, T/T på forhånd, kartonger eller treboksemballasje og forsendelse innen 30 dager etter full betaling. Bekreft alle kommersielle vilkår i det formelle tilbudet fordi konfigurasjon, mengde, tilpasning og prosjektplan kan endre det endelige tilbudet.

• Oppgi applikasjonen, forventet bevegelse, nødvendig rekkevidde, oppløsning, nøyaktighet og alarmterskel.
• Oppgi driftstemperatur, vann- og støveksponering, kabelrute, strøm, kommunikasjon og dataloggerkrav.
• Liste over nødvendige braketter, stenger, ankere, flenser, beskyttelsesrør, kabinetter og installasjonstjenester.
• Be om dataarket, kalibreringsinformasjon, kablingsdefinisjon, installasjonsmanual, garantivilkår, emballasje, ledetid og gjeldende sertifiseringsdokumenter.

Sjekkliste før kjøp for ingeniører

• Definer forskyvningstypen: sprekkbredde, fugebevegelse, setninger, lang vandring, overflatebevegelse, berglagsbevegelse eller berggrunnsdeformasjon.
• Still inn området med margin for normal, sesongmessig, konstruksjonsfase og varselnivå.
• Sjekk oppløsning, nøyaktighet, repeterbarhet, stabilitet og temperaturpåvirkning sammen.
• Bekreft vann-, støv-, vibrasjons-, korrosjon-, lyn- og installasjonsorientering ved målepunktet.
• Bekreft utgang, strøm, kabelavstand, loggerkompatibilitet, programvarekartlegging og ekstern kommunikasjon.
• Gjennomgå krav til braketter, baser, stenger, ankere, flenser, beskyttelsesrør og fuging.
• Be om kalibreringsdata, seriell identifikasjon, ledningsdetaljer, installasjonstegninger og veiledning for igangkjøring.
• Bekreft konfigurasjon, mengde, emballasje, levering, garanti, betaling og ettersalgsstøtte før du utsteder innkjøpsordren.

Ofte stilte spørsmål

Siste notat: Bekreft hver spesifikasjon mot prosjektdesign, lokalmiljø, overvåkingsterskel, installasjonstegninger og datainnsamlingsarkitektur før kjøp.
