Vibrerende trådstrekkmålere for bro-, tunnel- og damovervåking: Komplett utvalgsguide

Den globale byggebransjen opplever en massiv økning i storskala infrastrukturinvesteringer. Regjeringer og private utviklere finansierer store broer, tunneler, vannkraftdammer og ruvende vindenergistrukturer over hele verden. Følgelig har etterspørselen etter pålitelige, langsiktige strukturelle helseovervåkingssystemer (SHM) aldri vært høyere. Innenfor disse kritiske sikkerhetssystemene fungerer strain gauges som den primære datakilden. Du må innse at et feilaktig sensorvalg koster langt mer enn selve den fysiske enheten. Et feil valg går over i skjeve spenningsberegninger, forsinker sikkerhetsbeslutninger og multipliserer til slutt langsiktige vedlikeholdskostnader.

Derfor representerer valg av en strain gauge en kritisk teknisk vurdering snarere enn et enkelt kjøp av varer. Hver prosjektingeniør må svare på tre grunnleggende spørsmål før de spesifiserer en sensor. For det første, hva er vertsmaterialet? For det andre, hva er det nåværende installasjonsstadiet? Til slutt, hva er miljøbegrensningene? Denne omfattende guiden vil lede deg gjennom de ulike målertypene, kritiske utvalgskriterier, applikasjonsmatching og sensorintegrasjon i et komplett SHM-system.

Hva gjør Vibrating Wire Technology til den globale standarden for langsiktig belastningsovervåking

Før du kan spesifisere en sensor intelligent, trenger du en solid teknisk forståelse av hvordan ulike overvåkingsteknologier fungerer. Vibrating wire (VW)-teknologi fungerer for tiden som den globale standarden for langsiktig infrastrukturovervåking. Vibrasjonstrådprinsippet er avhengig av en strammet ståltråd som eksiteres av en pulseksitasjonsspole. Den naturlige frekvensen til denne vibrasjonen tilsvarer direkte belastningen som ledningen opplever.

Denne frekvensutgangen gir eksepsjonelle fordeler for anleggsprosjekter. VW-sensorer gir sterk immunitet mot elektromagnetisk interferens og viser svært stabil langtidsdrift. Videre kan disse sensorene overføre signaler over kilometer med kabel uten forvrengning eller signaltap.

De fleste strukturelle helseovervåkingsprosjekter utsetter sensorer for betydelige termiske sykluser utendørs. Derfor har moderne VW strekkmålere en innebygd termistor for integrert temperaturføling. Dette tillegget gjør det mulig for overvåkingsprogramvaren å bruke automatiske temperaturkorreksjoner på belastningsavlesningene. Du kan kontrastere denne robuste ytelsen med tradisjonelle resistive foliemålere. Foliemålere fungerer perfekt for laboratorieinnstillinger og korttidstesting. Imidlertid forblir foliemålere svært utsatt for fuktinntrengning, nulldrift og forsterkeravhengighet over lange kabelstrekninger. Kingmach løfter denne standarden ytterligere med sin smarte VW-serie (HAT- og HB-variantene). Disse avanserte modellene legger til digitale adresseringsmuligheter, som gjør det mulig for ingeniører å kjøre multi-sensor bussnettverk ved hjelp av en enkelt datalogger.

Tre primære strekkmålertyper – og når hver enkelt skal distribueres

Ingeniører spør ofte hvilken strekkmåler de skal bruke for sitt spesifikke prosjekt. Svaret krever en strukturert sammenligning basert på installasjonsmetoden og vertsstrukturen. Du kan kategorisere disse sensorene i fire hovedutplasseringstyper.

Overflatemontert strekningsmåler (JMZX-212HAT/HB)

Teknikere bolter eller fester overflatemonterte strekningsmålere direkte til eksisterende betong- eller ståloverflater. Du bør velge denne modellen for overvåking etter konstruksjon, strukturelle ettermonteringer og dynamisk lasttesting. Denne måleren utmerker seg også når boring eller støping inn i vertskonstruksjonen er umulig. JMZX-212-serien tilbyr et standard måleområde på ±2500 με med en oppløsning på 0,1 με. Det fullt forseglede huset i rustfritt stål sikrer vanntett ytelse ned til 150 meters vanndybde.

Innstøpingsmåler (JMZX-215HA/215HAT/HB)

Byggeteam støper innstøpingsstrekkmålere direkte inn i fersk betong eller begraver dem i strukturelle fyllmaterialer. Dette representerer standardvalget for nye byggeprosjekter, inkludert broer, demninger, tunneler, støttemurer og grunnmurer. Innstøpingssensorer krever ingen skjærmotstand fra basismaterialet, noe som gjør installasjonsprosessen eksepsjonelt rask og pålitelig.

Overflatesveiset strekningsmåler (JMZX-206HAT)

Sveisere fester overflatesveisede strekkmålere direkte til strukturelle stålelementer som dragere, spuntpeler og rørpeler. Sveising gir en svært konsistent mekanisk kobling på bart stål uten å stole på kjemiske lim. Denne varigheten gjør sveisede målere til det foretrukne alternativet for marine og underjordiske stålkonstruksjoner der epoksybinding kan brytes ned over tid.

Strekkmåler for armeringsjern (JMZX-4XXHAT/HB)

Entreprenører skjøter armeringsjernstøyningsmålere direkte inn i stålarmeringsburet i betongkonstruksjoner. Disse sensorene måler forlengelsen og kompresjonen av armeringsjernet for å vurdere hvordan belastninger overføres gjennom søyler, bjelker og dype peler. Du vil finne disse instrumentene som er kritiske for høyhuskonstruksjon, sikkerhet for grunngraver og undergrunnsinfrastruktur.

Måletype	Beste vertsmateriale	Installasjonsfase	Typisk applikasjon
Utenpåliggende montert	Eksisterende Betong / Stål	Etter konstruksjon	Ettermontering og lasttesting
Innstøping	Frisk betong	Nybygg	Brodekk og dammurer
Overflatesveiset	Bare Steel-medlemmer	Ny / Post-Construction	Stålbjelker og peler
Strekkmåler for armeringsjern	Forsterkende stål (armeringsjern)	Nybygg	Grunnmurer og høyhus

Fem tekniske parametere som bør drive din endelige spesifikasjon

Når du har valgt riktig installasjonstype, må du vurdere de nøyaktige tekniske spesifikasjonene. Fem nøkkelparametere bør styre din endelige anskaffelsesbeslutning.

Måleområde og oppløsning: Et standard ±2500 με måleområde dekker tilstrekkelig de fleste anleggsapplikasjoner. Men du trenger også høy følsomhet. En høyoppløselig utgang på 0,1 με sørger for at sensoren fanger opp mikrodeformasjoner i forspent betong og stålelementer under normale driftsbelastninger.

Nøyaktighetsklasse: En nøyaktighetsvurdering på 0,5 % FS (Full Scale) fungerer som målestokken for overvåking av infrastruktur. Høy nøyaktighet er fortsatt avgjørende når du beregner reell strukturell spenning fra målt tøyning ved å bruke materialets elastisitetsmodul. Du bør alltid verifisere samsvar med anerkjente sertifiseringsstandarder, for eksempel GB/T 13606-2007 eller DL/T 1044-2022.

Vanntett vurdering og miljøforsegling: Mange prosjekter opererer i tøffe miljøer. Et fullt forseglet hus i rustfritt stål vurdert til en vanndybde på 150 meter er avgjørende. Du trenger dette beskyttelsesnivået for vannelektriske damflater, tidevannssonepeler og svært fuktige tunnelgravinger.

Driftstemperaturområde: Sivile strukturer tåler ekstremvær. Den innebygde termistoren bør spenne over et bredt område fra -40 °C til +120 °C. Prosjekter lokalisert i arktisk klima eller nær industrielle varmekilder krever denne termiske motstandskraften. Videre forhindrer nøyaktig temperaturkorreksjon falske alarmer i ditt automatiserte overvåkingssystem.

Signalutgang og systemkompatibilitet: Du må velge mellom standard VW-frekvensutganger og digitale Smart-varianter (RS-485 / SDI-12). Smarte sensorer gir mulighet for flerpunkts bussledninger. Denne digitale arkitekturen kan redusere tunge kabelkostnader med opptil 60 % på store sensorarrayer. Som en praktisk merknad er Kingmach-avlesningsenheter og dataloggere fabrikktilpasset til JMZX-sensorserien, noe som helt eliminerer risikoen for systemintegrering.

Kompletter belastningsovervåkingen din med hule belastningsceller for fullstendig kabelkraftsporing - lær mer i vår hule belastningscelleguide → Hule lastceller for brokabel- og ankerovervåking: Utvalgsveiledning og spesifikasjoner

Matching av strekningsmålere til prosjekttype: Fra broovervåking til geoteknikk

Å matche den riktige sensoren til den spesifikke applikasjonen er kjennetegnet på effektiv strukturell helseovervåking. Ulike sivilingeniørdomener krever distinkte målemetoder.

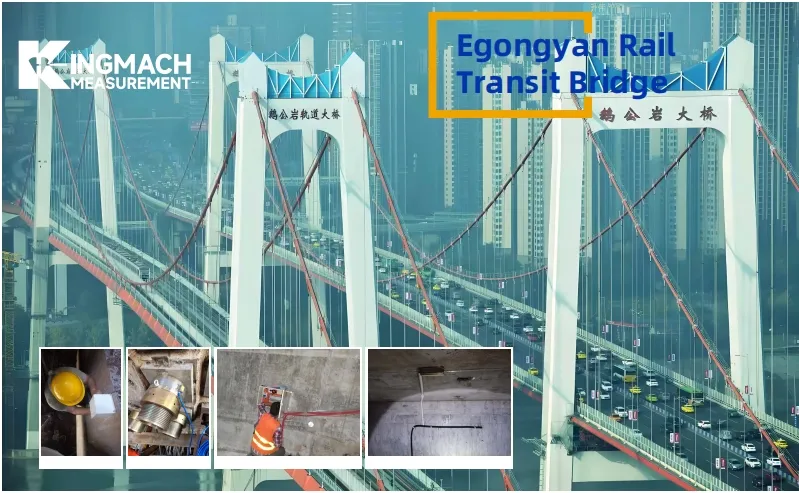

Broovervåking: Broprosjekter krever en mangesidig tilnærming. Ingeniører støper innstøpingsmålere inn i betongdekkseksjoner og skjøter armeringsjernstøyningsmålere på stålarmeringen for å måle spenningsrespons og langvarig betongkryp. Samtidig bruker teknikere overflatesveisede målere på de viktigste stålbjelkene for å spore pågående utmattingssykluser.

Tunnel- og underjordiske strukturer: Underjordiske miljøer utgjør store utfordringer med høy luftfuktighet og etsende grunnvann. Disse forholdene krever fullstendig forseglede, vanntette innstøpingsmålere. I tillegg reduserer bruk av smart busskabling betydelig installasjonskompleksiteten innenfor avgrensede tunneloverskrifter.

Vannelektriske demninger og støttemurer: Damovervåking er sterkt avhengig av innstøpingssensorer støpt dypt inn i betongkroppen. De vanntette husene håndterer enkelt permanent nedsenking under tungt vanntrykk. Langdistanseoverføringsevnen til VW-signaler gjør det mulig for ingeniører å bygge massive sensorarrayer over damflaten uten å installere mellomliggende signalrepeatere.

Høyhus og grunngraver: Sikkerhet under utgraving i byer er avgjørende. Armeringsjernstøyningsmålere sveiset på søylebur og skjærvegger gir sanntids lastfordelingsdata etter hvert som byggefasene skrider frem.

Sidebakker og geotekniske prosjekter: Skråningsstabilitet krever kontinuerlig tilsyn. Ingeniører installerer overflatemonterte eller innstøpingsmålere i sprøytebetongforinger for å overvåke overflatedeformasjon og støttemursspenning.

Vindtårnstrukturer: Vindturbiner tåler massive sykliske belastninger. Overflatesveisede målere festet til ståltårnseksjonene overvåker effektivt bøyetrøtthet og vindinduserte dynamiske belastninger.

Beyond the Sensor: Hvordan strekkmålere passer inn i et komplett SHM-datasystem

Du bør alltid se en strekkmåler som en enkelt del av et større teknologisk økosystem. Sensoren fungerer ganske enkelt som dataopprinnelsespunktet. Den iboende nøyaktigheten til måleren har bare betydning hvis hele overføringskjeden bevarer disse dataene uten å introdusere elektrisk støy eller signaltap.

Instrumentkabler spiller en enorm rolle i datafidelitet. Du må bruke skjermede kabler med matchende impedans som er spesielt utviklet for vibrerende ledningssensorer. Kabler av høy kvalitet forhindrer signalforringelse selv over overføringsløp som overstiger 1000 meter.

Deretter må du vurdere anskaffelsesmaskinvaren. Kingmachs automatiserte dataloggere og avlesningsenheter støtter flerkanals polling. De lar ingeniører konfigurere nøyaktige alarmterskler og bruke eksterne telemetrialternativer, inkludert 4G-, WiFi- og LoRa-nettverk.

Til slutt transformerer visualiseringsprogramvare rå frekvenser til handlingsverdig innsikt. Digitale instrumentbord i sanntid viser belastningstrender, temperaturkorrigerte stressverdier og automatiserte varslingsnivåer. Denne integrasjonen muliggjør uovervåket, 24/7 ekstern strukturell overvåking. Ved å spesifisere dine sensorer, kabler, loggere og programvare fra én enkelt leverandør eliminerer du uoverensstemmelser i kommunikasjonsprotokollen og reduserer idriftsettelsestiden drastisk.

Hva du bør se etter når du kjøper strekkmålere fra en internasjonal leverandør

Innkjøpsteam møter unike utfordringer når de evaluerer internasjonale leverandører for strukturelle helseovervåkingssensorer. Du må se forbi enkle produktspesifikasjoner og vurdere leverandørens driftssikkerhet.

For det første betyr tredjepartssertifiseringer enormt mye. Du bør insistere på sporbare kalibreringsposter og streng overholdelse av anerkjente industristandarder. Verifiserte produkter reduserer risikoen for prosjektgodkjenning betydelig. For det andre må du evaluere leveringspålitelighet. En ideell leverandør opprettholder standardmodeller på lager for rask forsendelse samtidig som den overholder strenge kontraktsmessige leveringsplaner for tilpassede prosjektskalabestillinger.

For det tredje skiller omfattende ettersalgsstøtte anerkjente produsenter fra rene distributører. Se etter leverandører som tilbyr en 24/7 teknisk hotline med raske første responstider. Denne støtten blir uvurderlig når eksterne prosjekter møter uventede dataavvik. For det fjerde, vurder deres tilpasningsevner. Prosjekter som befinner seg i ekstremt klima eller trange rom krever ofte tilpassede mållengder, spesialiserte husmaterialer eller ikke-standard koblingstyper. Til syvende og sist, å velge en enkeltkildeleverandør som produserer sensorene, kablene, loggerne og programvaren under ett enhetlig kvalitetsstyringssystem sikrer total ansvarlighet.

Å ta det riktige valget: En rask beslutningssammendrag og ditt neste trinn

Å velge den perfekte strekkmåleren er en metodisk prosess. Du må analysere vertsmaterialet, identifisere installasjonsfasen, verifisere de tekniske spesifikasjonene og sikre full systemkompatibilitet. Den beste strekkmåleren er sjelden det billigste alternativet eller den med de mest imponerende laboratoriespesifikasjonene. I stedet er den riktige sensoren den som er perfekt tilpasset ditt strukturelle miljø og langsiktig overvåkingsvarighet.

Er du usikker på hvilken sensormodell som passer ditt spesifikke prosjekt? Trenger du en sensoranbefaling for prosjektet ditt? Del dine krav - Kingmach-ingeniører svarer innen 24 timer. 🔗 [ Be om en gratis prosjektkonsultasjon → ]

Vanlige spørsmål

1. Hva er hovedforskjellen mellom overflatemonterte og innstøpte strekkmålere?

Teknikere fester overflatemonterte målere til utsiden av eksisterende strukturer ved hjelp av bolter eller lim. Omvendt støpte byggeteam innstøpingsmålere direkte inn i våt betong under den nye byggefasen.

2. Kan vibrerende trådstrekkmålere måle temperatur?

Ja. De fleste høykvalitets vibrerende trådstrekkmålere inkluderer en innebygd termistor. Denne komponenten måler lokal temperatur, og lar overvåkingsprogramvaren din automatisk korrigere belastningsavlesninger for termisk ekspansjon og sammentrekning.

3. Hvorfor bruke en overflatesveiset måler over en limmontert?

Overflatesveisede målere skaper en permanent, metallurgisk binding med nakne stålkonstruksjoner. Denne sveisede forbindelsen gir overlegen langtidsstabilitet i tøffe, fuktige eller undervannsmiljøer hvor kjemiske lim til slutt brytes ned.

4. Hvor langt kan en vibrerende trådsensor overføre signalet sitt?

Fordi vibrerende trådsensorer sender ut en frekvens i stedet for en spenning, motstår de endringer i kabelmotstanden. Med riktig skjermet kabling kan de overføre nøyaktige signaler over avstander over 1000 meter uten eksterne forsterkere.

5. Hva gjør en "smart" vibrerende trådsensor?

Smarte sensorer bruker digitale protokoller (som RS-485 eller SDI-12) og har unike digitale adresser. Dette tillater ingeniører å koble til flere sensorer langs en enkelt kabelbuss, noe som drastisk reduserer ledningskompleksiteten og materialkostnadene.

6. Kan vibrerende trådstrekkmålere brukes sammen med veieceller?

Ja. Vibrerende trådstrekkmålere og veieceller brukes ofte sammen i strukturell og geoteknisk overvåking. Lasteceller måler påført kraft, mens strekkmålere måler materialdeformasjon, og gir utfyllende data for en mer fullstendig vurdering av strukturell ytelse.

7. Hvordan utføre feltkalibreringsverifisering uten fabrikkrekalibrering?

Feltverifisering kan utføres ved å sjekke nullavlesninger, sammenligne målinger med kjente referanselaster, gjennomgå historiske datatrender eller krysssjekke med andre sensorer. Disse metodene hjelper til med å identifisere potensiell drift mellom formelle kalibreringsintervaller uten å kreve fabrikkrekalibrering.

---

Skrevet av Kingmach Engineering Team - støttet infrastrukturprosjekter over hele verden siden 2001
