Hule lastceller for brokabel- og ankerovervåking: Utvalgsveiledning og spesifikasjoner

Skråstagsbroer, forspente betongdekk og damankre er avhengige av nøyaktig kalibrert spenning for å opprettholde strukturell integritet. Avvik så små som fem prosent kan fremskynde utmattelsessvikt. De kan også utløse plutselig, katastrofal strukturell overbelastning. Tradisjonelle kraftmålingsmetoder involverer jekktrykkmålere og periodisk løftetesting. Disse metodene er intermitterende og svært arbeidskrevende. Dessuten er de helt uegnet for permanent, langsiktig strukturell helseovervåking. Dette gapet i overvåking gjør kritisk infrastruktur sårbar.

Den hule lastcellen gir en elegant, permanent løsning på dette problemet. Også kjent som en gjennomgående eller ringformet belastningscelle, passer denne sensoren direkte over bolten, senen eller ankerstangen. Den måler trykkkraften kontinuerlig uten å avbryte det strukturelle systemet. Denne artikkelen vil utforske arbeidsprinsippene og teknologifordelene til disse sensorene. Det vil også dekke modellvalg, nøkkelapplikasjoner, systemintegrasjon og kritiske anskaffelseskriterier.

Hvordan en hul belastningscelle med vibrerende ledning faktisk fungerer: Den ringformede flerstrengsdesignen forklart

Ingeniører må forstå hvordan en hul belastningscelle med vibrerende tråd faktisk fungerer for å spesifisere den riktig. Enheten er avhengig av en robust ringformet ringkropp. Denne elastiske stålringen gjennomgår en streng flertrinns stabilitetsbehandling. Den fordeler trykkbelastningen jevnt rundt omkretsen. Denne ringformede utformingen eliminerer de eksentriske belastningsfeilene som ofte plager flate-lasteceller under feiljusterte installasjoner.

Inne i denne ringen bruker produsentene et vibrerende trådarrangement med flere akkorder. Avhengig av kapasiteten, bruker sensoren tre-, fire- eller seks-akkords strengkonfigurasjoner. Disse multiple akkordene gir gjennomsnitt av spenningsavlesningene over ringens tverrsnitt. På grunn av denne utformingen rapporterer JMZX-3XXXHAT-serien belastninger med en svært følsom 0,1 til 1 KN oppløsning, selv ved en massiv 8000 KN fullskalakapasitet.

Kjernemekanismen er selve vibrasjonstrådprinsippet. Hver ultra-høyfast ståltråd er sikret ved hjelp av internasjonal standard ankersveising. Trådens eksitasjonsfrekvens er direkte proporsjonal med spenningen. Denne frekvensbaserte utgangen forblir fullstendig immun mot variasjoner i kabelmotstand og elektromagnetisk interferens. Denne elektriske immuniteten er viktig over lange kabelstrekninger på travle sivile byggeplasser.

Videre lagrer en innebygd intelligent brikke sensorens unike kalibreringsfaktorer permanent. Brikken kan logge opptil 800 måleposter, inkludert tidsstempler, temperaturer og nullkorreksjonsverdier. Denne funksjonen gjør det mulig for ingeniører å utføre feltkalibreringsverifisering uten å returnere enheten til fabrikken. Til slutt gir en innebygd temperatursensor automatisk temperaturkorreksjon ved hver eneste målesyklus. Dette eliminerer termisk induserte falske målinger i utendørs eller nedgravde installasjoner.

Vibrerende ledning vs. strekkmåler vs. hydraulisk: Hvorfor den hule VW-cellen vinner for langsiktig sivil overvåking

Kjøpere sammenligner ofte hule lastceller utelukkende basert på den opprinnelige kjøpesummen. Du må imidlertid vurdere den totale kostnaden for overvåking. Dette inkluderer langsiktig nulldrift, vedlikeholdskrav, signalavstandsbegrensninger og generell datapålitelighet.

• Resistive (folie) hule belastningsceller: Disse sensorene tilbyr en lavere forhåndskostnad. Imidlertid er de svært utsatt for nulldrift over tid. De lider også av fuktinduserte motstandsendringer og er avhengige av forsterkere for kabellengder over 50 meter. De er uegnet for permanent uovervåket overvåking.
• Hydrauliske lasteceller: Disse enhetene unngår helt bekymringer om elektrisk interferens. Imidlertid krever de hyppig væskevedlikehold. De er utsatt for lekkasjer i innebygde eller innebygde strukturelle installasjoner. Videre kan de ikke overføre avlesninger til eksterne dataloggere uten å legge til sekundære trykktransdusere.
• Vibrerende tråd hule lastceller: Disse sensorene produserer en frekvensutgang som holder seg stabil over flere tiår. Signalene overfører perfekt over kilometerslange kabelstrekninger uten forvrengning. De krever ingen pågående kalibreringsgass eller væske. De er fullstendig forseglet og vanntette.

JMZX-3XXXHAT-serien har 50 års designlevetid. For infrastrukturprosjekter med en levetid på 20 til 50 år, er den hule cellen med vibrerende tråd den eneste teknologien der utskifting av sensorer i midten av prosjektet ikke er en nødvendig planleggingsforutsetning.

Teknologitype	Langsiktig stabilitet	Maksimal kabelføring	Vedlikeholdskrav	Innebygd egnethet
Resistiv (folie)	Dårlig (null drift)	< 50 meter	Moderat (kalibrering)	Lav
Hydraulisk	Moderat	N/A (Krever svinger)	Høy (væskesjekker)	Lav (lekkasjerisiko)
Vibrerende ledning	Glimrende	> 1000 meter	Null (vedlikeholdsfri)	Høy (helt forseglet)

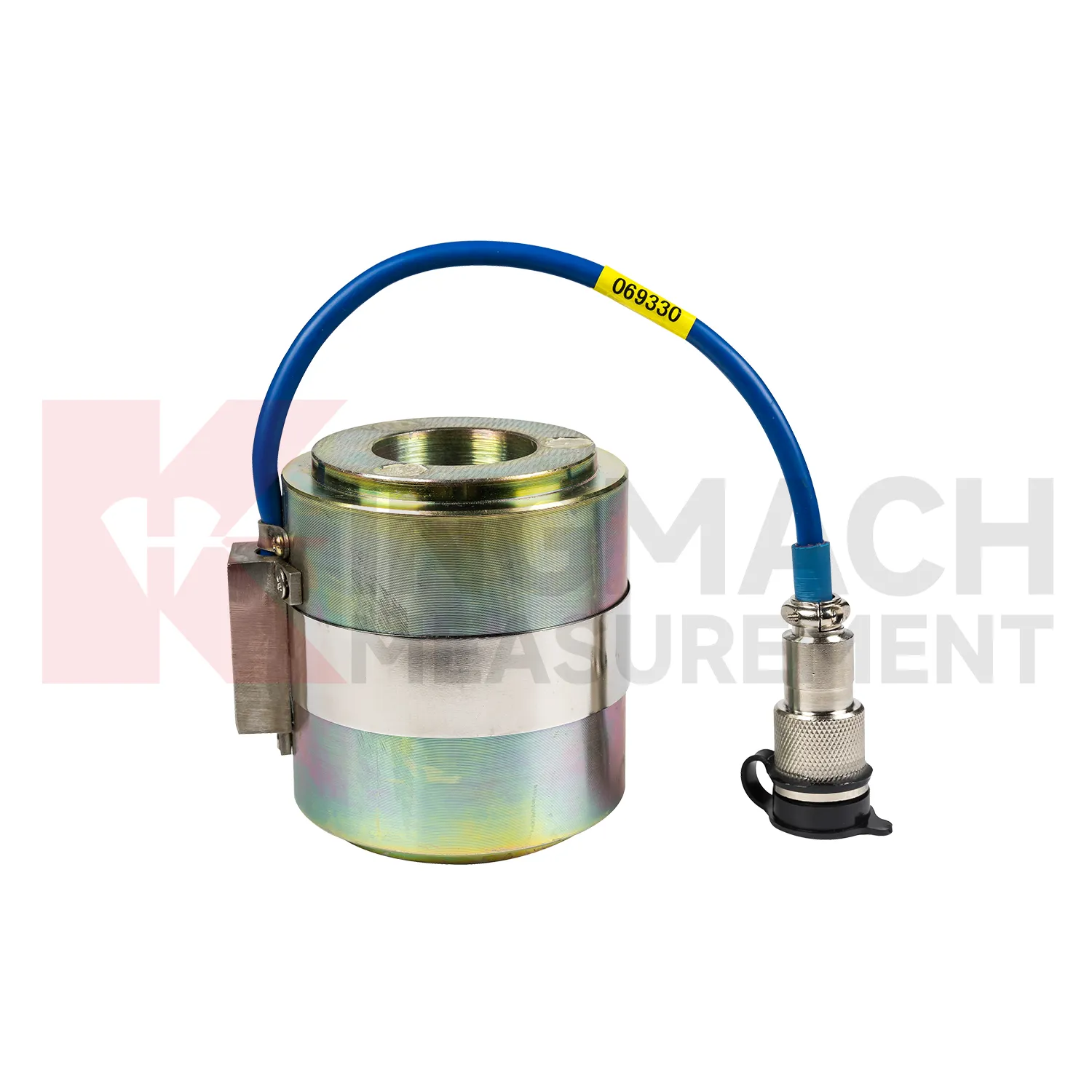

JMZX-3XXXHAT-serien: Kapasitetsområde, akkordkonfigurasjon og dimensjonsreferanse

Innkjøpsingeniører trenger presise spesifikasjoner for å matche sensorer med prosjektbelastningsnivåer. JMZX-3XXXHAT-serien tilbyr et omfattende kapasitetsområde som spenner fra 500 KN til 8000 KN på tvers av åtte standardmodeller. Dette omfattende utvalget dekker alt fra enkle fjellankere til massive skråstagsbrokabler.

Akkordtellingen skalerer intelligent med sensorens kapasitet. Modeller opp til 2000 KN bruker en tre-akkord konfigurasjon. 3000 KN-modellen bruker fire akkorder. Modeller vurdert til 4000 KN og over bruker seks akkorder. Denne strukturelle skaleringen opprettholder målenøyaktigheten når ringdiameteren øker. Sensorfølsomheten er 0,1 KN på 500 KN nivå. Den går til en følsomhet på 1 KN for alle modeller over 1000 KN. Denne presisjonen oppfyller enkelt det typiske ±0,1 %-kravet som finnes i strukturelle kabelovervåkingskoder.

Disse veiecellene har en kompakt høyde som varierer fra 90 til 130 millimeter. Denne lave profilen passer sømløst inn i standard ankerhoder og lagerplatesammenstillinger uten å kreve strukturelle modifikasjoner. For ikke-standard borediametre eller unike miljøbehov er en tilpasset JMZX-3X00-modell også tilgjengelig.

JMZX-3XXXHAT modellreferansetabell

Modell	Kapasitet	Følsomhet	Indre boring (Ø)	Høyde	Konfigurasjon
JMZX-3405AT	500 KN	0,1 KN	70 mm	90 mm	3-chord
JMZX-3410AT	1000 KN	1 KN	100 mm	90 mm	3-chord
JMZX-3520AT	2.000 KN	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3.000 KN	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4.000 KN	1 KN	200 mm	130 mm	6-chord
JMZX-3550AT	5.000 KN	1 KN	220 mm	130 mm	6-chord
JMZX-3560AT	6.000 KN	1 KN	240 mm	130 mm	6-chord
JMZX-3580AT	8.000 KN	1 KN	280 mm	130 mm	6-chord

Hvor hule lastceller er utplassert: Seks ingeniørscenarier med høy innsats

Ingeniører distribuerer hule lastceller på tvers av en rekke miljøer med høy innsats. Hver applikasjon presenterer spesifikke sikkerhetsrasjonale og langsiktige overvåkingsutfordringer.

• Kabel- og hengebroer: Stalkablene må holde seg innenfor 3 til 5 prosent av konstruksjonsspenningen for å sikre samsvar med utmattelseslevetiden. Hule vibrerende wire-lastceller sitter permanent ved forankringssonen. De gir kontinuerlig kabelkraftdata direkte til brostyringssystemer. Dette erstatter kostbare, periodiske løftetester fullstendig.
• Etterspente betongkonstruksjoner: Tap av senekraft oppstår gradvis på grunn av krypning, krymping og avslapning i betongbroer og kjernefysiske inneslutningsstrukturer. Innebygde ringformede lastceller sitter over ankerlagerplaten. De sporer langsiktig kraftutvikling. Disse dataene informerer direkte fremtidige re-stramming beslutninger.
• Dam- og bakkeankre: Bergbolter og fugede ankere stabiliserer damanlegg og skjærer skråninger. Dette er kritiske sikkerhetselementer. Den vanntette, korrosjonsbestandige JMZX-3XXXHAT passer perfekt til langtidsovervåking i mettede, nedgravde eller nedsenkede jordforhold.
• Jernbane- og motorveibygging: Støttemurer og jordspikervegger benytter midlertidige og permanente forankringssystemer. Disse systemene krever presis lastverifisering under aksepttesting og under aktiv service. Den hule lastcellen håndterer begge oppgavene som en enkelt installert enhet.
• Vindtårnfundamenter: Teknikere må verifisere og overvåke ankerboltens forspenning i vindturbintårnets baseflenser. Hule veieceller gir en direkte, ikke-påtrengende måling. De krever absolutt ingen modifikasjon av selve ankerboltsystemet.
• Løfte- og kransystemer: Sjakkelmonterte eller gaffelmonterte hule celler måler dynamiske og statiske belastninger i tungt løfteutstyr. De kompakte dimensjonene og den digitale utgangen er høyt verdsatt i dette industrielle sekundærmarkedet.

Fra sensor til dashbord: Integrering av hule lastceller i et komplett SHM-datasystem

En enkelt hul lastecelle er bare så nyttig som datasystemet som omgir den. Du må integrere disse sensorene i et komplett, ende-til-ende strukturelt helseovervåkingssystem.

• Avlesning på forespørsel: Kingmachs kompatible vibrerende trådavlesningsenheter viser direkte belastningsverdier i Kilonewtons (KN). De leser de lagrede kalibreringsfaktorene direkte fra sensorens minnebrikke. Du trenger ikke eksterne papirkalibreringstabeller på arbeidsstedet.
• Automatisert datainnsamling: Flerkanals dataloggere støtter busskablede JMZX-3XXXHAT-sensorer. De tilbyr konfigurerbare pollingintervaller, alarmterskler og eksterne telemetrialternativer som 4G, LoRa eller Ethernet. Dette muliggjør ekte 24/7 uovervåket overvåking av massive kabelarrayer.
• Instrumentering kabler: Kingmach-skjermede VW-kabler bevarer signalintegriteten feilfritt. De presterer perfekt over flere hundre meter lange løp i elektrisk støyende sivile byggemiljøer.
• Visualiseringsprogramvare: Programvaredashboards i sanntid viser belastningstrender og temperaturkorrigerte verdier. De genererer automatiske overbelastningsvarsler og forenkler historisk trendanalyse. Dette støtter direkte strukturelle sikkerhetsvurderinger og vedlikeholdsarbeidsflyter.

Ved å spesifisere sensoren, loggeren og programvaren fra én enhetlig produsent elimineres risikoen for firmwarekompatibilitet. Det forenkler også dramatisk eskalering av teknisk støtte på internasjonale prosjekter.

Spesifisere og skaffe en hul lastecelle: Seks spørsmål enhver internasjonal kjøper bør stille

Internasjonale innkjøpsteam trenger et objektivt rammeverk for å evaluere kinesiske sensorprodusenter. Du bør stille seks kritiske spørsmål når du kjøper en hul lastcelle.

1. Har sensoren sporbar sertifisering?
Du må kreve streng overholdelse av standarder som GB/T 13606-2007 og DL/T 269-2022. Tredjepartsverifiserte sensorer reduserer friksjonen for prosjektgodkjenning betydelig.

2. Kan kalibreringen spores direkte til enheten?
Kingmach hule lastcelle lagrer kalibreringskonstanter i en innebygd brikke. Dette eliminerer papirjournalavhengighet. Den muliggjør enkel feltverifisering med en standard avlesningsenhet.

3. Hva er oppgitt levetid?
Du må insistere på en formelt dokumentert design livsfigur. Den 50-årige levetiden til Kingmach-hullastcellen skal tjene som en kontraktsmessig grunnlinje, ikke bare en verbal forsikring.

4. Kan leverandøren tilpasse produktet?
Infrastrukturprosjekter krever ofte ikke-standard borediametre, spesifikke kapasitetsområder eller unike koblingstyper. En produsent med robuste in-house designfunksjoner vil svare på dager i stedet for måneder.

5. Hvordan ser ettersalgsstøtten ut?
Se etter en 24/7 teknisk hotline med en innledende responstid på én time. Komplekse problemer må løses innen 48 timer. Denne reaksjonsevnen er avgjørende for levende infrastrukturprosjekter.

6. Er leveringstidslinjen kontraktmessig støttet?
Leverandøren skal tilby lagerførte standardmodeller innen 48 timer. Bestillinger i prosjektskala krever strenge kontraktuelle tidsplaner og regelmessige produksjonsfremdriftsoppdateringer.

Velge selvtillit fremfor gjetting: Ditt beslutningsrammeverk og neste trinn

Hule lastceller transformerer kabelkraftovervåking fundamentalt. De erstatter periodiske, påtrengende testøvelser med et kontinuerlig, automatisert sikkerhetssystem. Du må følge en klar beslutningsramme. Bekreft først lastetype og totalkapasitet. For det andre, velg riktig akkordkonfigurasjon. For det tredje, kontroller den nøyaktige borediameteren for din spesifikke sene eller anker. For det fjerde, bekreft kravene til vanntetting og temperatur. Til slutt, integrer sensoren med en pålitelig datalogger og visualiseringsprogramvare.

Den 50-årige levetiden til Kingmach-hullastcellen gir utrolig langtidsverdi. De totale eierkostnadene inkluderer unngåtte re-installasjoner, re-kalibreringer og forhindret tap av data. Denne langsiktige kostnaden er betydelig lavere enn billigere alternative folieteknologier. Hvis du er usikker på hvilken JMZX-3XXXHAT-modell som passer ditt prosjekt, kan du dele dine spesifikasjoner med Kingmachs ingeniørteam. Vi vil gi en gratis modellanbefaling og et tilpasset tilbud.

Planlegger du en skråstagsbro eller et ankerprosjekt? Få en gratis sensoranbefaling + tilpasset tilbud fra Kingmach-ingeniører – svar innen 24 timer.
🔗 [ Få min gratis anbefaling → ]
📧 [email protected]

Vanlige spørsmål

1. Hva er forskjellen mellom en hul belastningscelle og en solid belastningscelle?

En hul lastcelle har en sentral boring som lar en bolt eller kabel passere fullstendig gjennom den, og måler spenningen ved å reagere mot en ankerplate. En solid belastningscelle mangler dette sentrale hullet og måler vanligvis direkte kompresjon eller strekk i linje.

2. Hvordan installerer du en hul belastningscelle på en etterspent sene?

Du skyver den ringformede sensoren rett over senen eller ankerstangen før du fester ankerhodet og lagerplaten. Lastecellen sitter sikkert klemt mellom betongkonstruksjonen og stålankerblokken.

3. Kan hule veieceller brukes til dynamisk lastmåling?

Hule belastningsceller med vibrerende ledning utmerker seg ved statiske og sakte varierende belastninger på grunn av den fysiske tiden som kreves for å sveipe ledningsfrekvensen. For høyfrekvente dynamiske belastninger er resistiv folie eller piezoelektriske belastningsceller generelt foretrukket.

4. Hvilken kabellengde støttes av en hullastcelle med vibrerende tråd?

Fordi de bruker en frekvensbasert utgang i stedet for et spenningssignal, kan vibrerende ledningssensorer enkelt overføre nøyaktige data over skjermede kabler som overstiger 1000 meter uten signaltap eller forvrengning.

5. Hvordan forbedrer en multi-akkord-design belastningscellenes nøyaktighet?

En multi-akkord-design plasserer flere uavhengige vibrerende ledninger jevnt rundt lastcellens indre omkrets. Dette gir et gjennomsnitt av spenningsmålingene over ringen, noe som aktivt eliminerer feil forårsaket av off-senter eller eksentrisk belastning.

6. Kan jeg kombinere hule veieceller med vibrerende trådstrekkmålere i ett overvåkingssystem?

Ja. Hule veieceller og vibrerende trådstrekkmålere er ofte integrert i samme overvåkingssystem. Lastecellen måler den påførte kraften, mens strekningsmåleren måler strukturell deformasjon, og gir utfyllende data for mer nøyaktig ytelsesvurdering.

7. Hva er forskjellen mellom multi-akkord og enkelt-akkord konfigurasjoner, og når bør jeg velge hver?

En enkelt-akkord-konfigurasjon måler belastning på ett bestemt sted og er egnet for enkle belastningsovervåkingsapplikasjoner. En multi-akkord-konfigurasjon overvåker laster på tvers av flere medlemmer eller punkter, noe som gjør den ideell for komplekse strukturer der lastfordeling og balanse er kritiske.

8. Hvordan verifiserer jeg langsiktig sensorhelse uten å fjerne den installerte enheten?

Langsiktig sensorhelse kan verifiseres gjennom regelmessige nullkontroller, trendanalyse av historiske data, sammenligning med tilstøtende sensorer og rutinemessig inspeksjon av kabler og koblinger. Disse metodene hjelper til med å oppdage potensielle drift- eller ytelsesproblemer uten å ta sensoren ut av drift.

9. Hvilke garanti- og rekalibreringstjenester tilbyr Kingmach internasjonalt?

Kingmach støtter internasjonale kunder med teknisk rådgivning, installasjonsveiledning, igangkjøringsassistanse og ettersalgsservice gjennom hele prosjektets livssyklus. Alle veieceller leveres med fabrikkkalibreringsdata og kvalitetsdokumentasjon. For langsiktige overvåkingsprogrammer kan Kingmach tilby kalibreringsverifiseringsstøtte, anbefalinger for ytelsesevaluering og teknisk assistanse for å opprettholde målingens pålitelighet. Kunder kan kontakte ingeniørteamet direkte for feilsøking, utskiftingsplanlegging og systemoptimaliseringsstøtte når det er nødvendig.

---

Skrevet av Kingmach Engineering Team - støttet infrastrukturprosjekter over hele verden siden 2001
