Forstå de 9 typene lastceller: En teknisk utvalgsveiledning

Type lastcelle er ikke et produktvalg – det er en teknisk beslutning

I bropelfundamenter, tunnelstøttesystemer, damsikkerhetsprosjekter og overvåking av dype fundamentgroper, overstiger kostnaden ved å velge feil sensor selv en gang langt innsparingene fra en lavere anskaffelsespris. Å velge en lastsensor handler ikke bare om "hvilket merke du skal kjøpe", men snarere "hvilket fysisk prinsipp som samsvarer med den bærende strukturen min." Denne artikkelen gjennomgår ni sensorprodukter fra Kingmach, som dekker både vibrerende wire (VW) og differensialtrykkteknologier, for å hjelpe ingeniører nøyaktig å matche utstyr basert på de faktisk målte fysiske parameterne – som konsentrert kraft, distribuert stress, porevanntrykk og vannstand – og unngå den vanlige feilen å velge sensorer som bare "likner ut".”

Produkthurtigreferanse (rask lokalisering)

Målt fysisk mengde	Anbefalt sensor	Kjerneteknologi
Konsentrert kraft — Stang / kabelgjennomgående hull	Hul lastcelle JMZX-3XXXHAT	VW, flerstrenget ringformet struktur
Konsentrert kraft — direkte kompresjon	Solid lastcelle JMZX-35XXHAT	VW, Flerstrengs solid struktur
Aksialkraft — Langtidsovervåking av stenger/kabler	Aksialkraftmåler JMZX-38XXAT	VW, belastningsisolering
Aksialkraft — Byggetrinn	Aksialkraftmåler for forskaling	VW, Byggebestandig
Distribuert jordtrykk	Jordtrykkcelle JMZX-50XXAT / 51XXAT	VW, trykkbærende overflate med stort areal
Porevanntrykk — dypt lag	Piezometer JMZX-55XXHAT	VW, innebygd type
Vannstand — kablet observasjonsrør	Vannstandsmåler JMYC-67XXAD	Differensialtrykk, RS485
Vannstand — trådløst / eksternt område	Vannstandsmåler JMYC-67XXAWL	Differensialtrykk, 4G

Sensing-teknologiene bak rekkevidden

To distinkte sensorteknologier dekker dette omfattende utvalget av ni produkter. Vibrating wire (VW) teknologi gir grunnlaget for alle strukturelle kraftsensorer og piezometre. Inne i en VW-sensor vibrerer en oppspent ståltråd med en naturlig frekvens. Deformasjon av det omkringliggende elastiske elementet under belastning forskyver trådens spenning, noe som endrer dens vibrasjonsfrekvens. Dette målbare frekvens-til-kraft-forholdet danner grunnlaget for målingen. VW-teknologi dominerer geotekniske og strukturelle helseovervåkingsapplikasjoner (SHM). Dens frekvensbaserte utgang forblir fullstendig immun mot variasjoner i kabelmotstand, fuktinntrengning og elektromagnetisk interferens (EMI). Disse nøyaktige forholdene ugyldiggjør ofte resistive strain-gauge-sensorer i nedgravde, nedsenkede og langsiktige feltinstallasjoner.

Den andre familien bruker differensialtrykksensorteknologi. En trykkfølsom membran bøyer seg under hydrostatisk væsketrykk. En innebygd CPU og en 16-bits AD-omformer transformerer denne fysiske avbøyningen til en digital vannstandsverdi. Denne teknologien er ideell for overvåking av åpent vannstand. En ventilert kabeldesign eliminerer atmosfærisk interferens, slik at sensoren fungerer nøyaktig i nærvær av barometriske variasjoner. Disse sensorene sender ut 4G trådløse eller RS485 digitale signaler for ubetjente eksterne stasjoner og oppnår millimeternivåoppløsning i vannstandsrør. Piezometre med vibrerende tråd er rett og slett ikke designet for å møte disse spesifikke ytelseskravene for åpent vann. Til syvende og sist gir kjerneteknologien plattformen, men den spesifikke kraftkonfigurasjonen av prosjektet bestemmer den nøyaktige produkttypen som kreves.

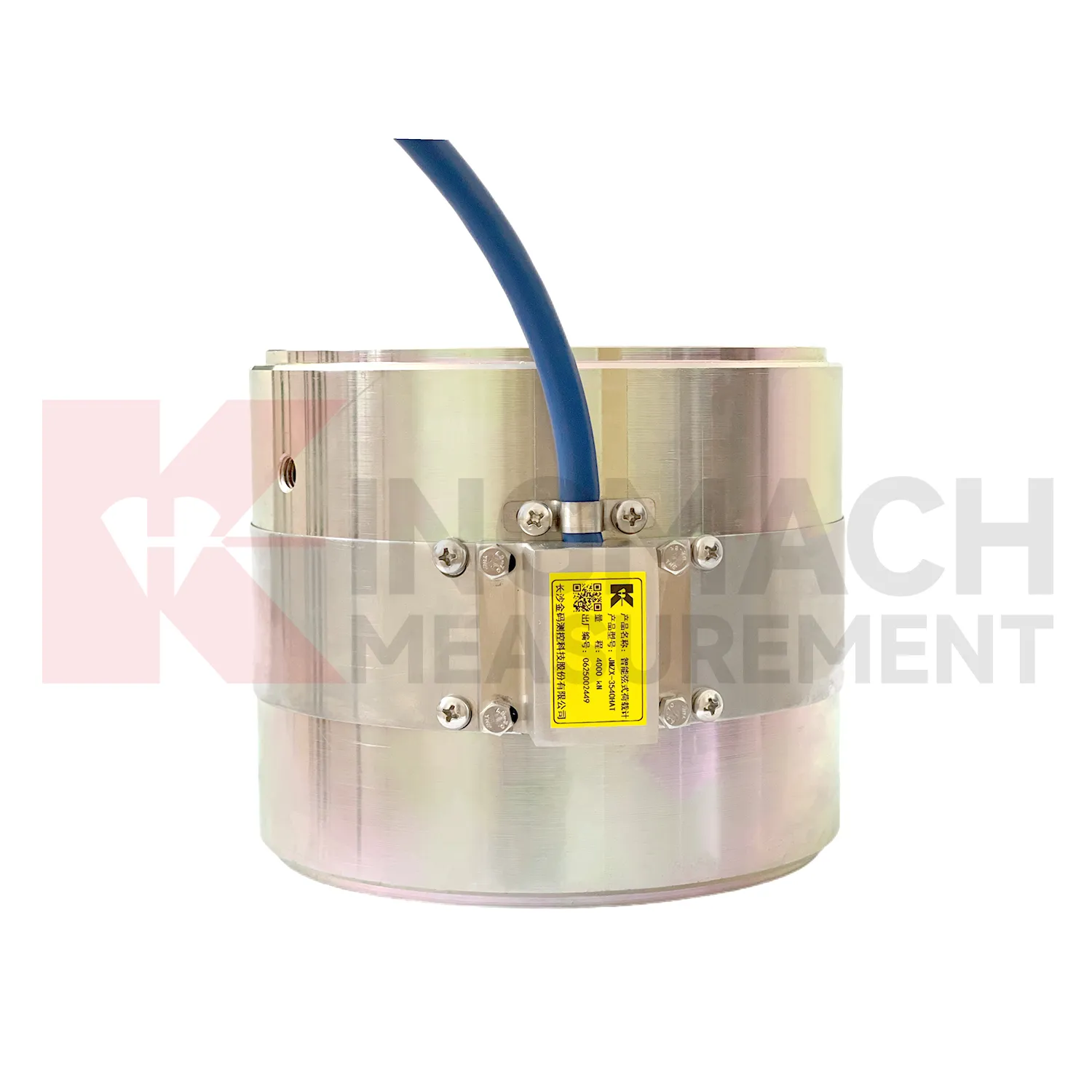

Type 1 — Solid Load Cell: Den strukturelle kompresjonsinnsatsen

Den solide belastningscellen bærer strukturell belastning direkte i stedet for bare å føle den.

Lastebane: Kraft kommer inn i den øvre lagerflaten på sensoren. Kraften beveger seg deretter gjennom hele tverrsnittsarealet til den solide elastiske stålkroppen. Til slutt kommer kraften ut gjennom den nederste lagerflaten.

Søknader: Ingeniører bruker denne typen til overvåking av seteovervåking av bropiller og pelelasttesting. Ved peletesting går hele testbelastningen fullstendig gjennom cellekroppen. Den tjener også hydraulisk jekkkraftverifisering ved etterspenningsoperasjoner og midlertidig kompresjonsovervåking.

Nøkkelspesifikasjoner: Kapasitetene varierer fra 1 000 til 10 000 kN med en streng oppløsning på 0,1 kN over hele området. Modellene har en 3-strengs konfigurasjon for lavere områder og en 6-strengs konfigurasjon for høyere områder. Driftstemperaturen varierer fra −30°C til +80°C. Enheten tåler en overbelastning på 300 til 400 % av den nominelle kapasiteten. En innebygd HAT-brikke lagrer kalibreringskoeffisienter, korrigerer automatisk for temperatur og lagrer 600 måleposter. Sensoren har GB/T 13606-2007-sertifisering.

Hard grense: Denne cellen har en solid design uten sentral boring. Brukere kan ikke installere den på noen stang eller kabel som må passere gjennom sensoren. Forsøk på denne tilpasningen skaper eksentrisk belastning som ugyldiggjør alle registrerte målinger.

Type 2 — Hul lastcelle: Ankermonitoren med gjennomgående stang

Den hule lastcellen gir en ringformet design med 50 års levetid.

Lastebane: Sensoren har en ringformet eller ringformet kropp med en sentral boring. En stang, bolt eller sene passerer gjennom denne boringen uten noen gang å komme i kontakt med den indre veggen. Den strukturelle mutteren eller ankerplaten ligger direkte på den ringformede flaten. Ringkroppen komprimeres jevnt rundt sin omkrets, og flere VW-akkorder gjennomsnitt signalet over hele ringen.

Søknader: Vanlige bruksområder inkluderer forspent anker- og bergboltovervåking. Den måler effektivt kabelkraft i broer og støttemurer. Ingeniører er avhengige av den for overvåking av ankerkraft for dam og vannkraft. Den er ideell for ettermonteringsovervåking på eksisterende konstruksjoner fordi den ikke krever noen demontering av konstruksjonselementet.

Nøkkelspesifikasjoner: Standard kapasiteter varierer fra 500 til 8000 kN, selv om tilpassede modeller fortsatt er tilgjengelige. Den bruker en 3-akkord til 6-akkord målekonfigurasjon. Den konstruerte levetiden strekker seg over 50 år. Denne levetiden er avhengig av en flertrinns stabilitetsbehandlet elastisk stålkropp, ultra-høystyrke VW-ledninger og ankersveising av internasjonal standard. Den innebygde HAT-brikken lagrer aktivt 800 måleposter. Den har dobbel sertifisering under GB/T 13606-2007 og DL/T 269-2022. Sistnevnte er en hydraulisk ingeniørstandard som er strengt obligatorisk for overholdelse av dam- og vannkraftprosjekter.

Hard grense: Den ringformede geometrien krever en riktig dimensjonert gjennomgående stang. Plassering av en hul celle i en flat kompresjonsstabel uten et gjennomgående element produserer et uensartet spenningsfelt og genererer svært upålitelige avlesninger.

4. Type 3 — Aksialkraftlastmåler: Måling av kabel- og støttekraft over tid

Aksialkraftmåleren opptar en distinkt målenisje mellom solide og hule celler.

Lastebane: Sensoren festes direkte til eller klemmes rundt et langstrakt konstruksjonselement. Den måler aktivt den aksiale kraftkomponenten langs elementets primærakse. Designet isolerer bevisst aksialkraft fra ethvert bøyemoment. En standard kompresjonscelle kan ikke gi denne kritiske isolasjonsevnen.

Søknader: Det gir langsiktig kabelkraftovervåking i skråstagsbroer, hengebroer og avanserte skråningsstabiliseringssystemer. Den overvåker stag- og tilbakespenningskraft i støttemurer og dype utgravninger. Den oppdager også forspenningsavslapning og lastomfordeling i kabelstøttede konstruksjoner over deres driftslevetid.

Nøkkelspesifikasjoner: Sensoren bruker vibrerende ledningsføling sammen med en innebygd HAT intelligent brikke. Kjøpere kan velge enten konvensjonell VW-utgang eller smarte RS485-digitalutgangsvarianter. Valget avhenger ganske enkelt av kabellengder og om nettstedet bruker automatisert datainnsamling.

Hvorfor denne typen er viktig: I kabelstøttede strukturer forblir progressiv lastomfordeling forårsaket av kabeltretthet eller ankerforringelse usynlig for rutinemessig visuell inspeksjon. Aksialkraftmåleren genererer kvantitative trenddata. Disse dataene forteller ingeniører nøyaktig når en kabel nærmer seg utskiftingsterskelen år før noen synlig defekt vises på strukturen.

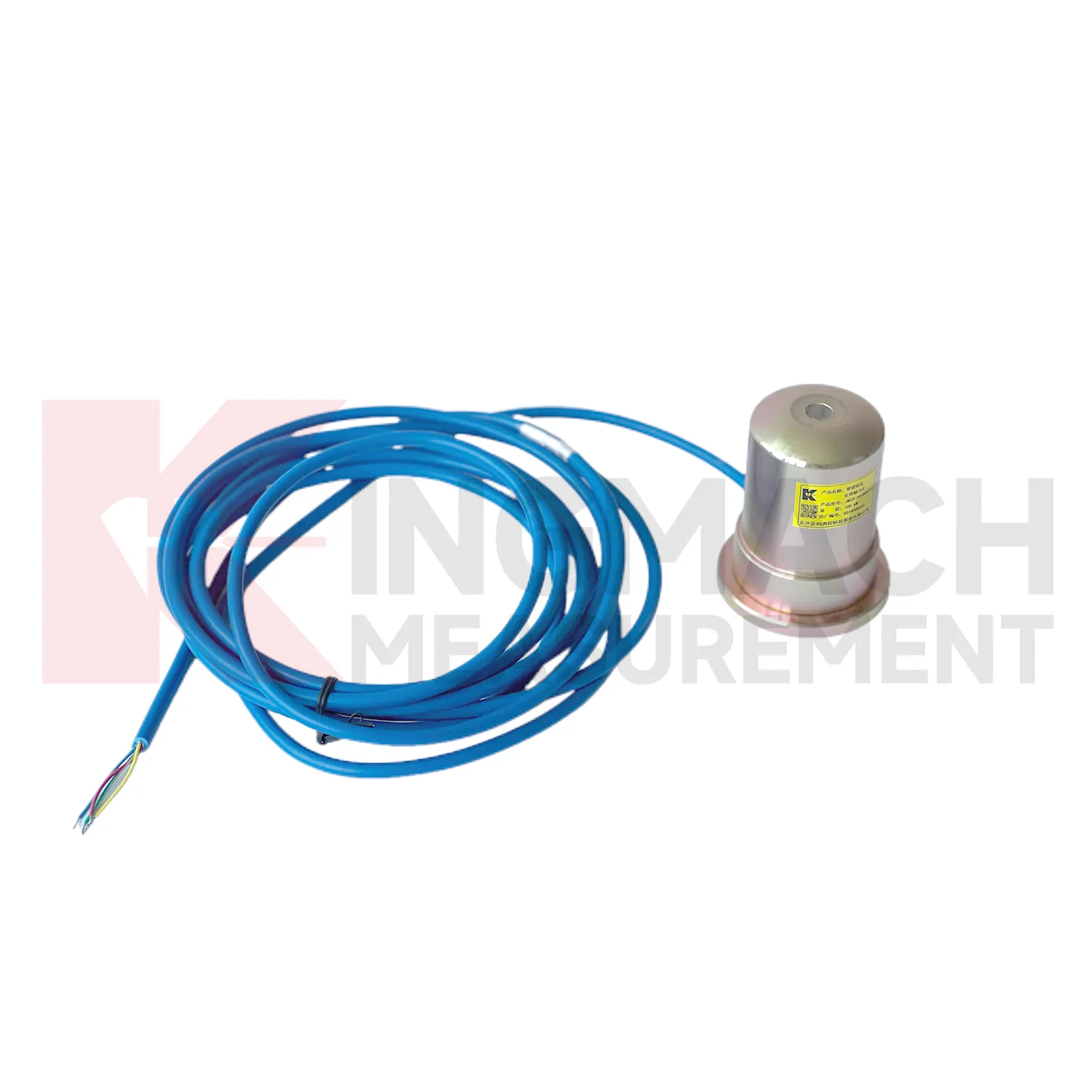

5. Type 4 — Smart forskaling aksial kraftmåler: konstruksjonsfase belastningssikkerhet

Den smarte forskalingsaksialkraftmåleren betjener en helt annen prosjektfase og brukerprofil.

Lastebane: Den bruker det samme aksialkraftmålingsprinsippet som JMZX-38-modellen. Imidlertid optimaliserte ingeniører denne versjonen spesifikt for midlertidige forskalingsrekvisitter, støtlegging og falskarbeid. Stedsteam installerer og fjerner sensoren gjentatte ganger etter hvert som konstruksjonen gradvis går gjennom forskjellige etasjer eller seksjoner.

Søknader: Den gir aktiv overvåking av belastningsovervåking av betongforskalingsstøtte under større utstøpinger. Den leverer støttekraftovervåking i dype utgravninger som ligger ved siden av sårbare eksisterende strukturer. Det gir også viktig overvåking av falskt arbeid for broer og forhøyede konstruksjoner i byggefasen.

Hvorfor konstruksjonsfaseovervåking er viktig: Forskalingsfeil og feilarbeid er blant de vanligste årsakene til dødelig strukturell kollaps under bygging av bygninger. Aksialkraftdata i sanntid i støtterekvisitter identifiserer umiddelbart farlig lastomfordeling. Denne farlige omfordelingen stammer ofte fra ujevn betongplassering, tilstøtende tunge kranlaster eller plutselige underliggende setninger. Sensoren oppdager disse uregelmessighetene i god tid før strukturen når en katastrofal feilterskel.

Nøkkelfordel: Produsenten spesialdesignet denne sensoren for utrolig raske installasjonssykluser og ekstremt robust håndtering på aktive byggeplasser. Den smarte HAT-utgangen muliggjør trygt sanntidsvisning direkte på stedet uten å kreve et dedikert dataloggersystem.

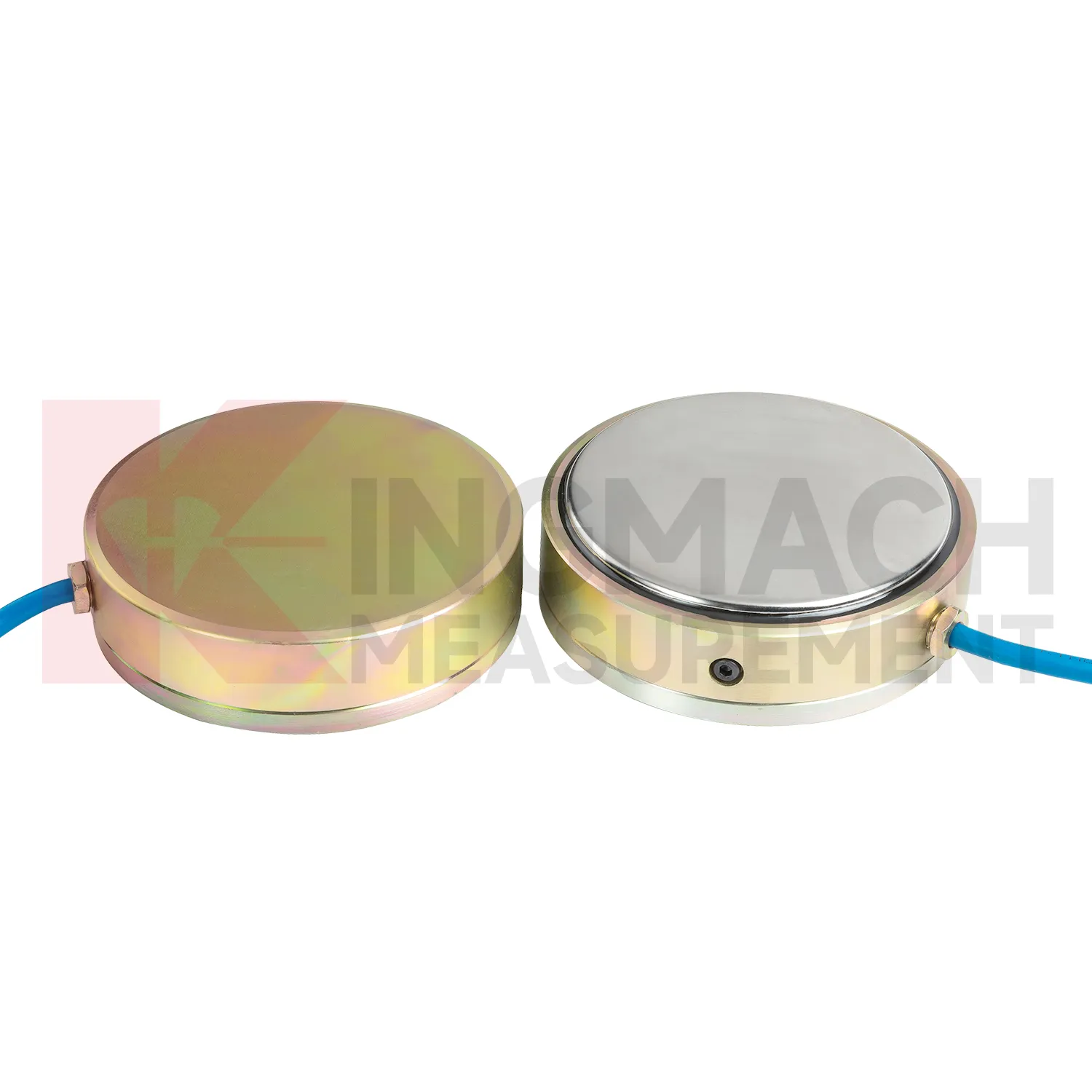

6. Type 5 — Jordtrykkcelle: Måling av distribuert jordkontaktspenning

Jordtrykkceller løser et komplekst måleproblem som ingen annen sensortype kan løse.

Måleproblemet: Jord påfører en distribuert kontaktspenning over en bred overflate, i stedet for å fungere som en enkelt punktbelastning. En konvensjonell belastningscelle plassert på et enkelt punkt leser bare den svært lokaliserte spenningen nøyaktig på det punktet. Denne lokale avlesningen kan være betydelig høyere eller lavere enn den sanne gjennomsnittlige strukturelle belastningen. Jordtrykkcellen har en eksepsjonelt stor flat overflate. Denne store flaten utjevner effektivt spenningskonsentrasjoner forårsaket av alvorlig partikkelstørrelsesvariasjon, ujevn komprimering og tilfeldig aggregatklynger.

To varianter:

JMZX-50XXAT fungerer som standardmodell. Den overvåker aktivt støttemurer, underjordiske strukturer, tunnelforinger, voller og fundamentplater. Den måler nøyaktig hvordan jord eller fyllmateriale belaster strukturen over hele overvåkingstiden.

JMZX-51XXAT fungerer som den store modellen designet for høybelastningsapplikasjoner. Ingeniører distribuerer denne modellen i store damvoller, kasser med stor diameter og tungt belastede strukturelle fyllsoner. I disse ekstreme miljøene vil standardcellens ansiktsområde betydelig underrepresentere den sanne spenningsfordelingen i dybden.

Smart ATM-suffiksvariant: Denne varianten inkluderer en innebygd HAT-brikke for helautomatisk temperaturkorreksjon og pålitelig digital utgang. Denne teknologien er fortsatt helt avgjørende for dypt begravde celler som krever lange kabelføringer. Det er også kritisk på steder som opplever høy EMI fra tunge avvanningspumper eller aktivt graveutstyr.

Kritisk installasjonsmerknad: Teknikere må eksplisitt orientere celleflaten vinkelrett på den primære hovedspenningsretningen. En celle installert i en feil vinkel måler en irrelevant spenningskomponent i stedet for den spesifikke spenningen designeren hadde til hensikt å overvåke. Denne feilen er fortsatt en av de vanligste feilanvendelser av jordtrykkcelle i feltet.

7. Typer 6 — Overvåking av væsketrykk: Piezometer og vannstandsmålere

Vann og poretrykk fungerer som fysiske krefter per arealenhet. Å måle dem er i hovedsak lastcellemåling som brukes direkte på et flytende medium. Denne prosessen er avhengig av det identiske fysiske prinsippet, men bruker et annet elastisk element og distinkt sansegeometri.

Undertype A — Smart Vibrating Wire Piezometer (JMZX-55XXHAT): Dette instrumentet måler porevanntrykk og dynamisk grunnvannshøyde i borehull og standrør ved hjelp av velprøvd VW-sensing. Ingeniører designer den for permanent innebygd installasjon dypt inne i geotekniske formasjoner som damfundamenter, voller, skråninger og tunneler. Den har en innebygd HAT-brikke komplett med automatisk temperaturkompensasjon og RS485 digital utgang. Dette er det absolutte primære valget når team skal begrave eller fuge sensoren permanent på plass for overvåking over år eller tiår. Stigende poretrykk fungerer ofte som den tidligste målbare forløperen til katastrofal skråningsustabilitet eller damfundamentsvikt. Denne kritiske advarselen vises i dataene dager eller uker før noen synlig overflatedeformasjon oppstår.

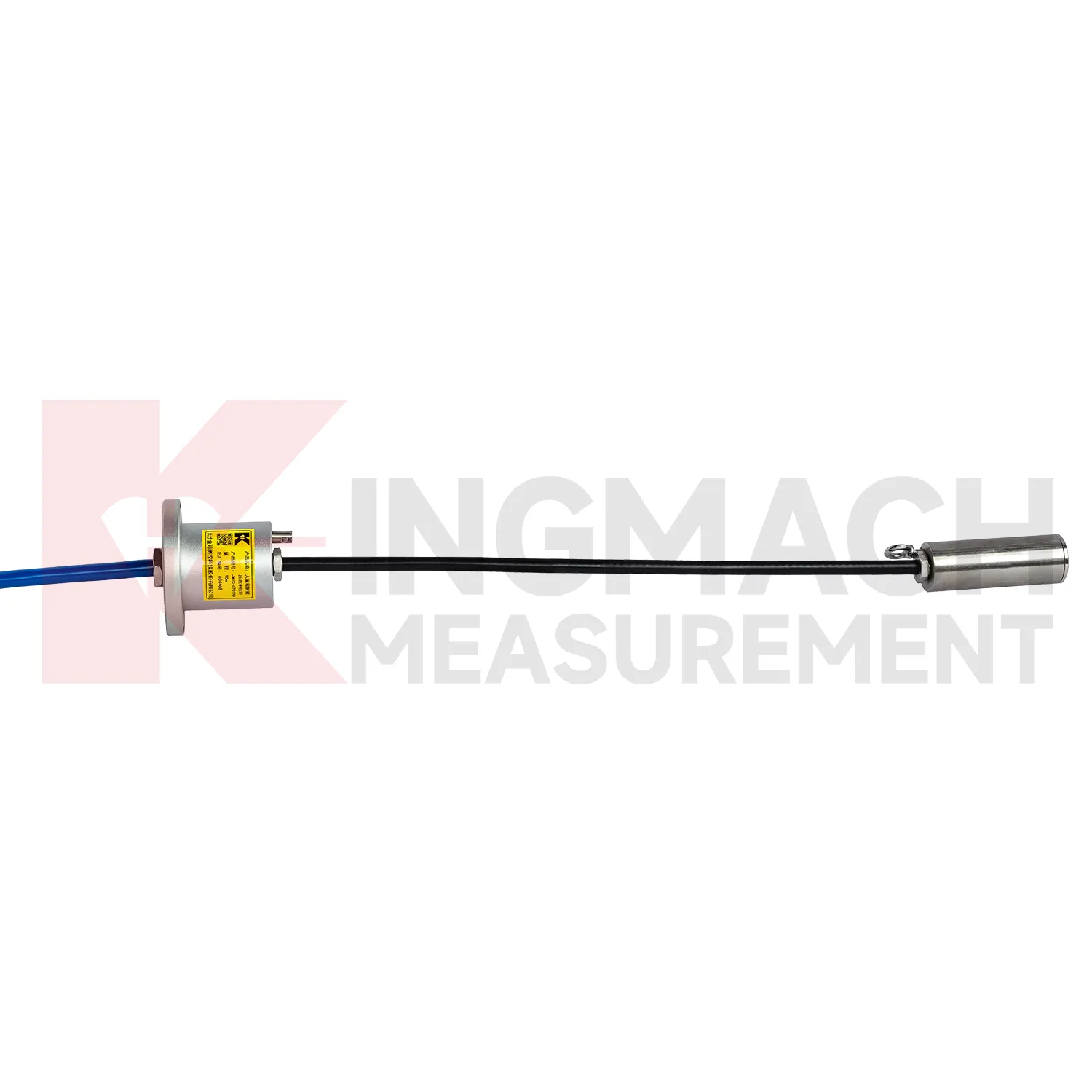

Undertype B — Wide-Range Smart Differensial Pressure Water Level Meter (JMYC-67XXAD): Denne svært spesialiserte sensoren måler dypt sivertrykk og nøyaktig vannstand. Lagene installerer den i forhåndsinstallerte piezometerrør, trykkavlastningsrøruttak og myke fundamentborehull. Den bruker avansert differensialtrykkteknologi sammen med en ventilert kabel. Dens kompakte dimensjoner på φ24 mm × 71,5 mm sikrer at den er liten nok til å senkes jevnt ned i et standard observasjonsrør. Den leverer en eksepsjonell oppløsning på 0,1 mm og en nøyaktighetsvurdering på 0,2 % FS. Den opererer på RS485 digital utgang (DC 9-24V) og fungerer over et temperaturområde på -20°C til +80°C. Ingeniører velger denne modellen når en installasjon strengt tatt krever sub-millimeter vannstandsoppløsning i et rør og stedet allerede har kablet strøm sammen med RS485-datainfrastruktur.

Undertype C — Integrert differensialtrykkvannstandsmåler med bred rekkevidde med 4G (JMYC-67XXAWL): Denne modellen representerer den ultimate autonome feltdistribusjonsvarianten. Den integrerer sømløst en 4G trådløs DTU, et høykapasitets 3,6V/38Ah ikke-oppladbart litiumbatteri og en dedikert mobilappskjerm i en svært kompakt 85mm × 85mm × 106mm enhet. Den gir en pålitelig oppløsning på 1 mm og en streng nøyaktighet på ±0,1 % FS. Den har offisiell sertifisering i henhold til GB/T 11828.2-2022-standarder. Batterilevetiden spenner aggressivt fra 5 måneder med raske 20-minutters intervaller til godt over 3 år med 6-timers intervaller. Det er det perfekte valget for uovervåkede hydrologiske overvåkingsstasjoner, fjernovervåking av reservoarer og enorme overflate-/grunnvannsobservasjonsnettverk der tradisjonell nettkraft og kabelinfrastruktur forblir helt utilgjengelig.

Beslutningstabell for produktvalg

På store damsikkerhetsprogrammer distribuerer ingeniørteam rutinemessig alle tre væsketrykktypene samtidig. De plasserer VW-piezometre dypt inne i fundamentfugegardinen. De installerer RS485 vannstandsmålere sikkert inne i inspeksjonsgalleriets piezometerrør. Til slutt posisjonerer de 4G vannstandsmålere nøyaktig ved overflatereservoarmålerstasjonene. Hver distinkte sensor betjener et svært spesifikt målepunkt innenfor det samme omfattende sikkerhetsovervåkingsnettverket.

8. Konvensjonell vs. Smart HAT: Avgjørelsen innen hver type

Hver VW-basert type tidligere nevnt kommer i både konvensjonelle og avanserte smart HAT-varianter.

Konvensjonell VW-utgang produserer et råfrekvenssignal. Dette råsignalet krever absolutt en ekstern avlesningsenhet eller en dedikert datalogger for å omhyggelig konvertere frekvensen til brukbare tekniske enheter. Den tilbyr den laveste innledende enhetskostnaden og har bevist pålitelighet etablert over flere tiår. Det representerer det riktige valget for små sensortall, korte kabelstrekninger og eldre nettsteder som allerede har eksisterende VW-avlesningsinfrastruktur.

Smart HAT-utgang bruker en innebygd brikke som leverer fullt kalibrerte RS485 digitale verdier direkte til brukeren. Dette eliminerer ethvert behov for mellomliggende signalbehandling. Temperaturkompensasjon skjer automatisk. Innebygd lagring buffer effektivt kritiske data hvis hovedloggerforbindelsen faller eller blir avbrutt. Det er det riktige valget for store sensorarrayer som overstiger 20 instrumenter. Ved å ta et prosjekt med 50 sensorer over 10 år som et eksempel, kan Smart HAT-løsningen sammenlignet med et tradisjonelt frittstående system oppnå ca. 30–40 % besparelser i kabling og dataloggerkanaler, redusere vedlikeholds- og reisekostnader på stedet med omtrent 50 %, og redusere de totale livssykluskostnadene med 20–25 %. Det er nødvendig for lange kabelmålere som raskt går over 100 anleggssteder med tungt automatisert standardutstyr. VW-signaler.

Vannstandsmålere med differensialtrykk i JMYC-serien er iboende smarte. Det finnes ingen konvensjonell variant for disse spesialiserte instrumentene. JMYC-67XXAD gir ut standard RS485 for kablede automatiserte systemer. JMYC-67XXAWL sender ut pålitelig 4G for fullstendig trådløs, uovervåket distribusjon. Valget mellom dem avhenger strengt tatt av stedets infrastruktur snarere enn kjernesensorkapasiteten.

Mens smarte sensorer koster mer per enhet på forhånd, reduserer de de totale eierkostnadene drastisk. De minimerer nødvendige dataloggerkanaltellinger, forenkler komplekse kablinger og reduserer aggressivt vedlikeholdsbesøksfrekvensen. I et standard damovervåkingssystem med 50 sensorer overstiger kostnadsbesparelsene for langsiktig livssyklus over et 10-årig program typisk den første forhåndspremien med en svært betydelig margin.

Riktig type er definert av kraften, ikke katalogen

Hvert av de ni distinkte produktene i dette omfattende utvalget eksisterer fordi en svært spesifikk kraftkonfigurasjon eksisterer i virkelige ingeniørprosjekter. Riktig type er aldri bare en produktpreferanse; det er fortsatt en absolutt geometrisk nødvendighet. Seriøse strukturelle overvåkingsprogrammer distribuerer rutinemessig tre til fem forskjellige typer samtidig. Et fullstendig strukturelt sikkerhetsbilde krever iboende flere måleparametere, ikke bare flere dupliserte sensorer av nøyaktig samme type.
