Kingmach vannstandssensorer for damovervåking

Hvorfor vannstandsovervåking er viktig for damsikkerhet

Vannstand er en av driftsvariablene bak reservoarplanlegging, flomkontroll, sivergjennomgang og advarselsbeslutninger. Den kan beskrive den hydrauliske belastningen på konstruksjonen, indikere om et avlastningsrør oppfører seg som forventet, og hjelpe til med å tolke grunnvann eller interne trykkendringer når det avleses med andre instrumenter.

Den nyttige utgangen er en sammenlignbar tidsserie i stedet for et isolert tall. Ingeniører kan sammenligne nedbør, reservoarendring, dreneringsrespons og interne forhold over tid når datum, prøvetakingsintervall og vedlikeholdshistorikk beholdes med måledataene. Dette er grunnlaget for å avgjøre om en endring må undersøkes eller er forenlig med stedets normale reaksjon.

Hovedtyper vannstandssensorer for damovervåking

Sensoren skal samsvare med målepunktet. En nedsenket trykksensor kan passe til et innebygd observasjonsrør eller trykkavlastningsrør, mens radar- eller ultralydmåling kan unngå kontakt med en åpen vannoverflate. Flytesystemer, bobler og manuelle personellmålere forblir relevante der forholdene på stedet eller valideringsmetoden gjør dem praktiske.

Manuelle personellmålere fortjener en plass i overvåkingsplanen. De gir en synlig, strømfri referanse for igangkjøring, periodiske kontroller og undersøkelser etter hendelsen. Definer datum, sikker tilgangsrute, inspeksjonsintervall og tidsstemplet postformat slik at disse avlesningene kan validere, i stedet for å forvirre, den digitale datastrømmen.

Hvordan differensialtrykk vannnivåsensorer fungerer

En hydrostatisk sensor konverterer vanntrykket ved registreringspunktet til en nivåverdi. Når vannsøylen over sensoren øker, øker trykket. For en nedsenket diafragma kan forholdet uttrykkes som Delta P = rho gh, så det rapporterte nivået avhenger av væsketetthet, sensorhøyde og en stabil atmosfærisk referanse.

For friluftsapplikasjoner kan en ventilert kabel eller internt luftrør referere målingen til atmosfærisk trykk. Det reduserer risikoen for å behandle barometriske endringer som en hendelse på vannstand. Det fjerner ikke behovet for feltdisiplin: Registrer sensorhøyde og referansedatum ved igangkjøring, hold ventilasjonsbanen tørr og åpen, og sammenlign en stabil avlesning med en målt eller manuell referanse.

Denne målemetoden er egnet for mange dam- og hydrologipunkter, men den bør ikke velges med etikett alene. Kjøperen må sjekke rørgeometrien, forventet fallhøyde, sedimentrisiko, kabelrute, vedlikeholdstilgang og dataarkitektur før han bekrefter en trykkbasert tilnærming.

Nøyaktighet, oppløsning og rekkevidde: hva kjøpere bør sammenligne

Oppløsning er det minste trinnet en enhet kan oppdage eller vise. Nøyaktighet beskriver hvor nær den rapporterte verdien er den sanne verdien under definerte forhold. En fin visningsøkning garanterer ikke i seg selv at en advarselsterskel eller langsiktig trend er pålitelig; installasjonsforskyvning, temperaturrespons, kalibrering og stabiliteten til referansepunktet har også betydning.

Velg rekkevidde mot den maksimale troverdige vannsøylen, ikke bare det normale driftsnivået. Gjennomgå flomnivået, rørhøyden, forventede trykkavvik og konsekvensen av overbelastning. RFQ bør også angi det tekniske formålet med avlesningen, fordi akseptkriteriene for reservoarrapportering, trendovervåking og alarmrespons kan variere.

JMYC-67XXAWL og JMYC-67XXAD: valg av dataarkitektur

For fjerntliggende reservoar, hydrologi eller ubetjente dampunkter, Kingmach JMYC-67XXAWL kombinerer en differensialtrykksensor, innebygd 4G DTU og internt batteri. Modellene på 10 m, 20 m og 30 m kan forenkle utplasseringen der en beskyttet kabelrute og lokal strømforsyning er vanskelig å skaffe. Dens egnethet avhenger fortsatt av mobildekning, planlagt prøvetakingsintervall, installasjonstilgang og en realistisk batteriserviceplan.

Kingmach JMYC-67XXAD tar den kablede integrasjonsruten. Dens RS485-grensesnitt og DC 9-24 V strømbehov gjør det hensiktsmessig der en logger, strømforsyning, beskyttet kabelrute og innsamlingsarkitektur allerede er designet. Variantene på 10 m, 20 m og 30 m bør velges av den maksimale forventede høyden i stedet for den normale vannstanden alene.

Spesifikasjonsforskjellen bør drive en ingeniørbeslutning. AWL-modellen rapporterer 1 mm oppløsning og +/-0,1 % FS-nøyaktighet med batteridrevet 4G-overføring; AD-modellen rapporterer 0,1 mm oppløsning og 0,2 % FS-nøyaktighet med RS485-integrasjon. Sammenlign disse tallene med hele målekjeden, inkludert datumkontroll, installasjonsfeil, alarmformål og vedlikeholdsbegrensninger, i stedet for å velge ett tall.

Installasjonsfaktorer som påvirker reell nøyaktighet

En korrekt spesifisert sensor kan fortsatt gi dårlige prosjektdata når installasjonen er svak. Bruk stabil montering, en dokumentert vertikal referanse, beskyttet kabelføring, ren tilgang til røret eller røret, og en registrert null eller forskyvning. Dokumenter opphengsarrangementet og sensorposisjonen i et avlastningsrør eller innebygd vannnivårør, slik at fremtidige operatører kan tolke endringer etter vedlikehold eller utskifting.

Sediment, biobegroing, turbulens, innestengt luft, kabelbelastning, lyneksponering og vannslag kan alle påvirke en måling. Trykksensorinstallasjoner trenger tørre, åpne ventilasjonsveier. Batteridrevne stasjoner trenger sine kommunikasjonsforsøk og prøvetakingsplan vurdert mot levetid. RS485-nettverk trenger en definert plan for skjerming, jording, overspenningsvern og igangkjøringskontroller.

Damovervåkingsarbeidsflyt og verifiserte applikasjonskoblinger

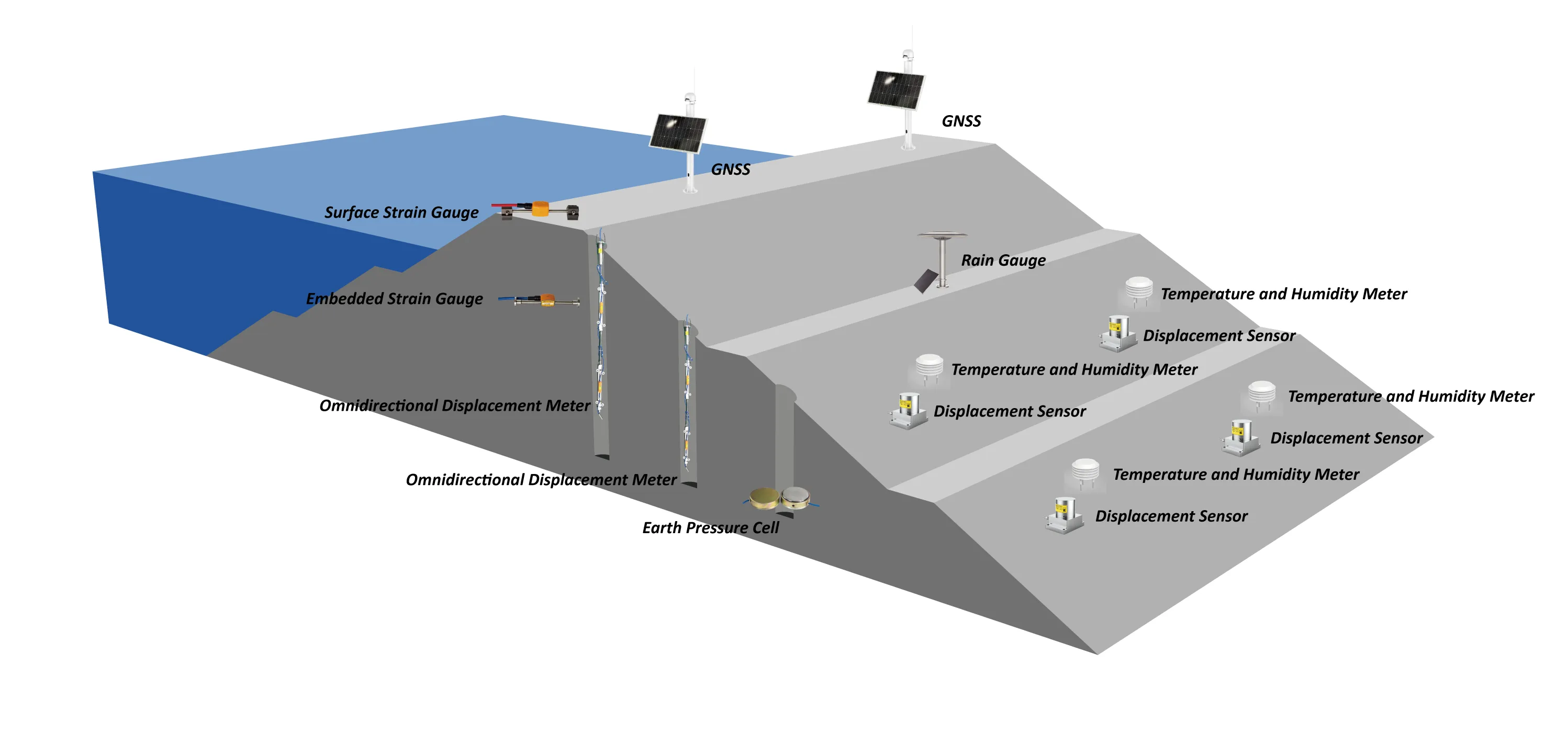

Et damovervåkingssystem kombinerer normalt mer enn én sensorutgang. Vannstandskanalen blir mer nyttig når den gjennomgås med siver, setninger, forskyvning, tilt, nedbør og driftsrekord. Kingmachs damovervåkingsløsning beskriver denne tilnærmingen på systemnivå på tvers av strukturelle, siver, hydrologiske, miljømessige og lastobservasjoner.

For databanen definerer du hvor data skal samles inn, overføres, gjennomgås og beholdes før du velger en sensor. Et eksternt punkt kan kreve en integrert 4G-enhet; et kablet nettsted kan kreve en kanalplan, datalogger, beskyttende kabling og en gjennomgangsplattform. Den tilgjengelige avlesninger og dataloggere og overvåkingsprogramvare gi relevante interne referansepunkter for den tilbudsforespørselen.

Ingen stedsspesifikke damytelsestilfeller er lagt til denne artikkelen fordi det medfølgende materialet ikke bekrefter en for disse to vannstandsmodellene. En prosjektforespørsel bør i stedet gi stedettegningen, målingen, instrumenteringslisten og akseptkriteriene slik at konfigurasjonen kan vurderes mot den faktiske installasjonen.

Utvalgssjekkliste for innkjøps- og ingeniørteam

Målepunkt

• Definer om punktet er en reservoaroverflate, innebygd rør, trykkavlastningsrørutløp, grunnvannsborehull, stillebrønn eller hydrologistasjon.
• Bekreft maksimalt troverdig hode, referansehøyde, tilgangsbegrensninger og nødvendig rekkevidde.

Teknisk system

• Angi nøyaktighet og rapporteringsmål for trendgjennomgang, alarmhåndtering eller driftsrapportering.
• Velg 4G-batteridrift for eksterne punkter eller RS485 for et kablet anskaffelsesnettverk.
• Spesifiser montering, rørgeometri, kabelføring, ventilasjonsbeskyttelse, jording, overspenningsvern og valideringsmetoden.

Kommersiell og levering

• Be om dataarket, kalibreringsdokumentasjon, koblingsskjema, installasjonsveiledning, IP-detaljer, emballasjedetaljer, leveringstidsbekreftelse og garantivilkår.

Vedlikehold og aksept

• Definer inspeksjons- og rengjøringsintervaller, tilgang til batteribytte der det er aktuelt, ventilasjonskontroller, loggerkontroller og sammenligning med en manuell eller kartlagt referanse.

Vanlige kjøpsfeil

Å sammenligne kun oppløsning er en vanlig feil. En 0,1 mm visning kan være nyttig, men aksept avhenger også av fullskala nøyaktighet, installasjonsgeometri, temperaturoppførsel, kalibreringsforhold og stabiliteten til referansen. Still inn den nødvendige beslutningstoleransen først, og sammenlign deretter hele instrumentet og installasjonsplanen.

Kommunikasjon avgjøres ofte for sent. En 4G-enhet med lav effekt kan redusere feltarbeid på et eksternt punkt, men den trenger dekning og en batteriserviceplan. En kablet RS485-enhet kan være lettere å vedlikeholde i et fullført oppkjøpsnettverk, men bare hvis strøm, kabelbeskyttelse, jording og overspenningskontroll allerede er innenfor omfanget.

Å ignorere ventilvedlikehold skaper en annen unngåelig risiko. En ventilert referanse kan redusere barometriske feil, men kondens, blokkering eller vanninntrenging kan kompromittere avlesningene. Legg til manuelle referansesjekker etter installasjon, oversvømmelse, konstruksjonsaktivitet og sensorutskifting slik at dataposten forblir forsvarlig.
