Hvordan velge riktig lastcelle: En geoteknisk ingeniørs valgveiledning

En feiltilpasset lastcelle i et damankerovervåkingsprosjekt produserer ikke bare dårlige data – den skaper et sikkerhetsansvar. Datadrift akkumuleres stille. Kritiske varsler blir savnet. Etter hvert står team overfor kostbar re-instrumentering midt i prosjektet. Dette scenariet fremhever en tøff virkelighet innen geoteknikk. Lasteceller er ikke utskiftbare komponenter. Å velge feil type fører til kompromittert dataintegritet, prosjektforsinkelser eller alvorlige sikkerhetsrisikoer. Du må forstå hvordan du velger riktig belastningscelle for din spesifikke applikasjon. Denne artikkelen gir et praktisk beslutningsrammeverk for ingeniører og innkjøpsteam for å velge strukturelle overvåkingssensorer med absolutt tillit.

Hva en lastcelle faktisk måler (og hva den ikke gjør)

La oss etablere grunnleggende klarhet. En lastcelle omformer mekanisk kraft til et målbart elektrisk signal. Den "måler ikke bare vekt". Du må skille mellom kraftmåling, trykkmåling og forskyvningsmåling. Sammenblanding av disse distinkte konseptene fører ofte til instrumentfeil.

I geoteknisk og strukturell overvåking er den vibrerende trådlastcellen det dominerende valget. Den skiller seg betydelig fra strain gauge-typene som vanligvis finnes i standard industrielle omgivelser. Videre skiller industrien nå mellom konvensjonelle og «smarte» veieceller. Smarte sensorer har innebygd signalbehandling, digital utgang og multiparameterfunksjoner. Nå som vi forstår deres kjernefunksjon, må vi evaluere driftsmiljøet.

Beslutningsfaktor 1: Definer målemiljøet ditt først

Du må definere målemiljøet ditt før du vurderer belastningscelletypen. Denne tilnærmingen omformer utvelgelsesprosessen og går utover generiske sammenligninger av spesifikasjonsark.

Jord- og steinkontaktmiljøer krever spesifikke design. Jordtrykkceller trenger flat-face, stort område design for å gjennomsnitt ut stresskonsentrasjoner. Kingmach-jordtrykkcellefamilien (vw & smart type) tjener akkurat dette formålet. En punktlastcelle vil gi systematisk falske avlesninger i fyllmaterialer. Ankerstang, peler og etterspenningsmiljøer dikterer forskjellige former. Hule eller solide belastningsceller må være nøyaktig på linje med bolt- eller kabeldiameteren og forspenningsstørrelsen.

Strukturelle forskalinger og midlertidige arbeider krever robuste sensorer. Forskaling aksial kraft meter, for eksempel smart forskaling aksial kraftmåler (VW) JMZX-39XXHAT , gir rask lesing og robust håndteringstoleranse. Vann- og differensialtrykksammenheng krever piezometre og differensialtrykkvannstandsmålere. Ingeniører spesifiserer disse når "kraften" er hydrostatisk. Husk at industrielle og geotekniske miljøer er fundamentalt forskjellige. Installasjonspermanens, eksponeringsvarighet, vibrasjon og regulatorisk kontekst endres alle basert på miljøet.

5 spørsmål å svare på før du spesifiserer

Før du spesifiserer en lastcellemodell, svar på disse 5 miljøspørsmålene:

1. Hvilket materiale omgir sensoren?
2. Er belastningen dynamisk eller statisk?
3. Vil sensoren møte nedsenking eller fuktighet?
4. Hvor lenge vil overvåkingsprogrammet vare?
5. Hva er plassbegrensningene for installasjon?

Miljøtype		Anbefalt sensortype	Kingmach eksempelmodell
Geoteknisk	Jord- og fyllkontakt (fyllinger, støttemurer, nedgravde strukturer)	Jordtrykkcelle med flat overflate med stort areal	VW & Smart Type Jordtrykkcelle
	Ankerstang, pel og etterspenning (bergbolter, jordankere, forspente kabler)	Hul lastcelle	Hul lastcelle JMZX-3XXXHAT
Strukturelt	Dype fundament- og tunnelstålstøtter (Stivningsstag, stålribber, tunnelforinger)	Aksialkraft / lastmåler (klo-type montering)	Aksialkraftlastmåler (VW & Smart Type) JMZX-38XXHAT
	Strukturelle forskaling og midlertidige arbeider (Betongstøp, falskarbeid, støtterammer)	Forskaling aksial kraftmåler	Smart forskaling aksial kraftmåler (VW) JMZX-39XXHAT
	Kompresjon mellom stive overflater (Brolager, søylebaser, lasttestrammer)	Solid lastcelle	Solid Load Cell Solid Loadcelle JMZX-34XXHAT
Vann/trykk	Porevannstrykk i mettet jord (fyllinger, damkjerner, skråninger, fyllinger)	Piezometer	Smarte piezometre (VW) JMZX-55XXHAT

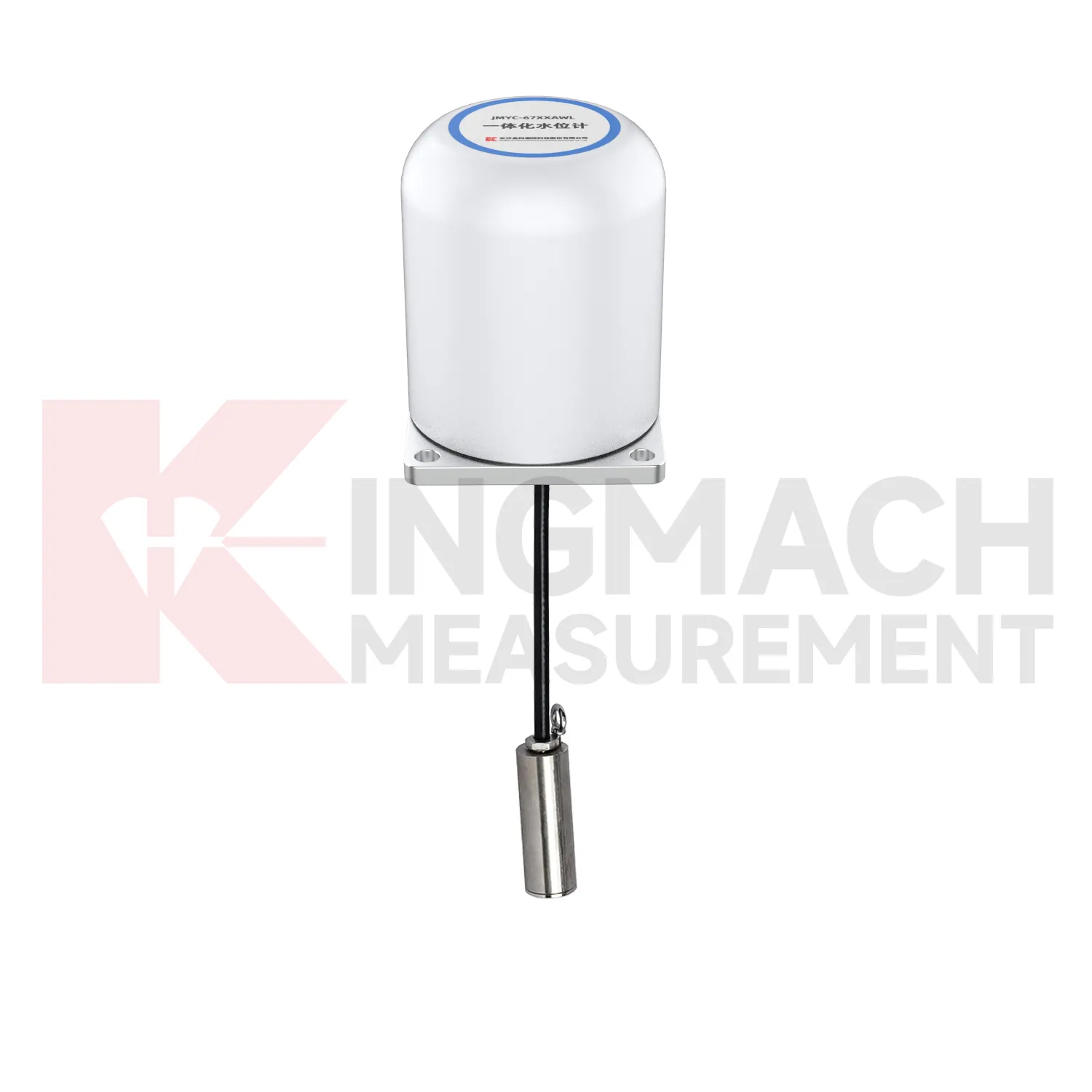

	Grunnvannsnivå i borehull og brønner (Tilstedsundersøkelse, avvanningskontroll, damlekkasje)	Vannstandsmåler med differensialtrykk	Vannnivåmåler for differensialtrykk
Industriell/presisjon	Kompakte mekaniske systemer (Smale strukturelle overflater, tynne komponenter, integrasjon med tett plass)	Strekkmåler lastcellesensor (miniatyrisert)	Strekkmåler lastcellesensor
Industriell	Gruvedrift og underjordiske utgravninger (Støttebjelker, armeringselementer, bergtrykksoner)	Strekkmåler lastcellesensor på støtte-/forsterkningselementer	Strekkmåler lastcellesensor

Utforsk hele Kingmach-lastcelleproduktet: Lastcellekategori

Beslutningsfaktor 2: Tilpass belastningscelletypen til kraftkonfigurasjonen

Deretter må du matche belastningscelletypen til den spesifikke kraftkonfigurasjonen.

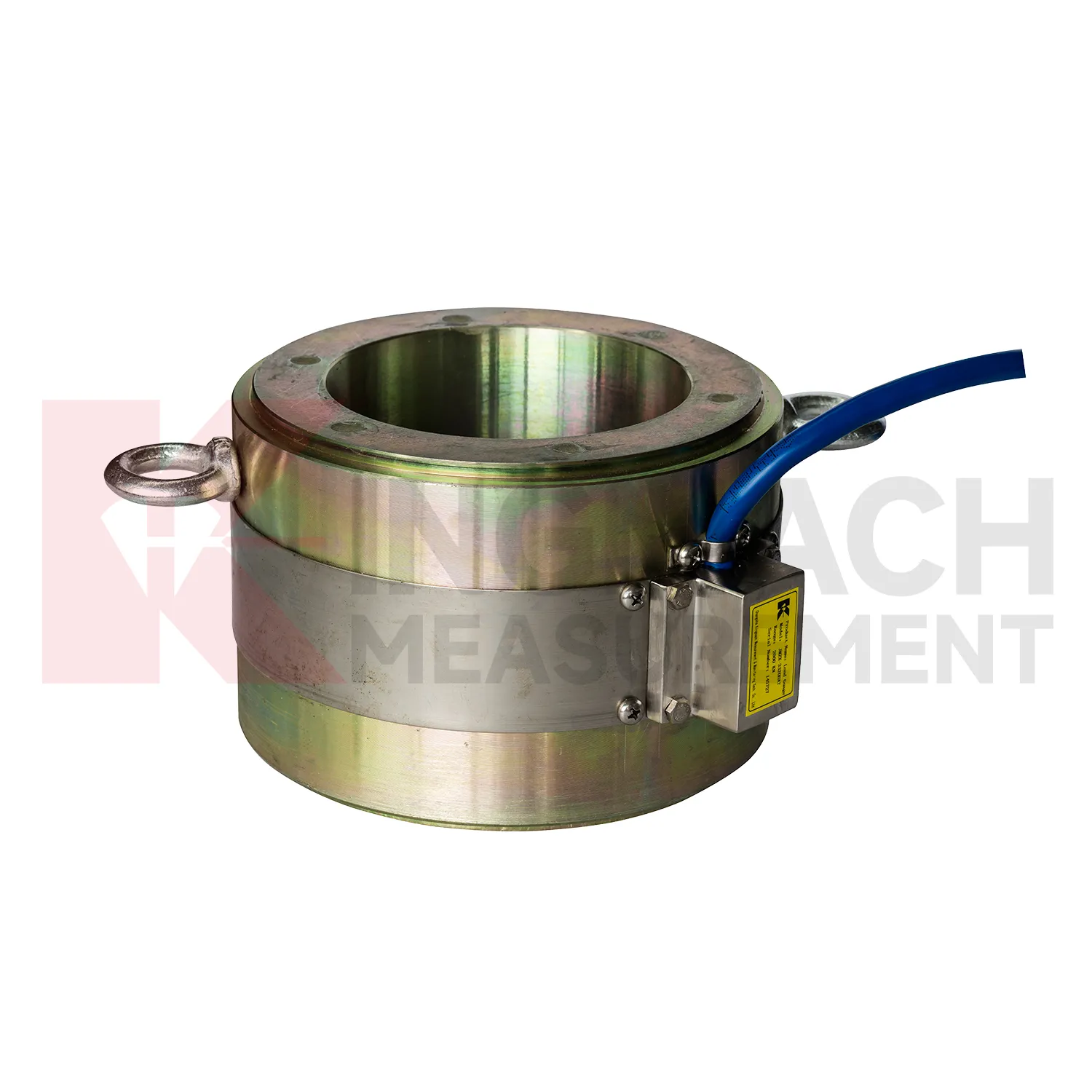

• Hule lastceller (f.eks. JMZX-3XXXHAT ): Disse har et gjennomgående hulldesign for ankerstenger, fjellbolter og pelehoder. Kraften går direkte gjennom sentrum. De er ideelle for etterinstallert overvåking uten å forstyrre konstruksjonselementet.

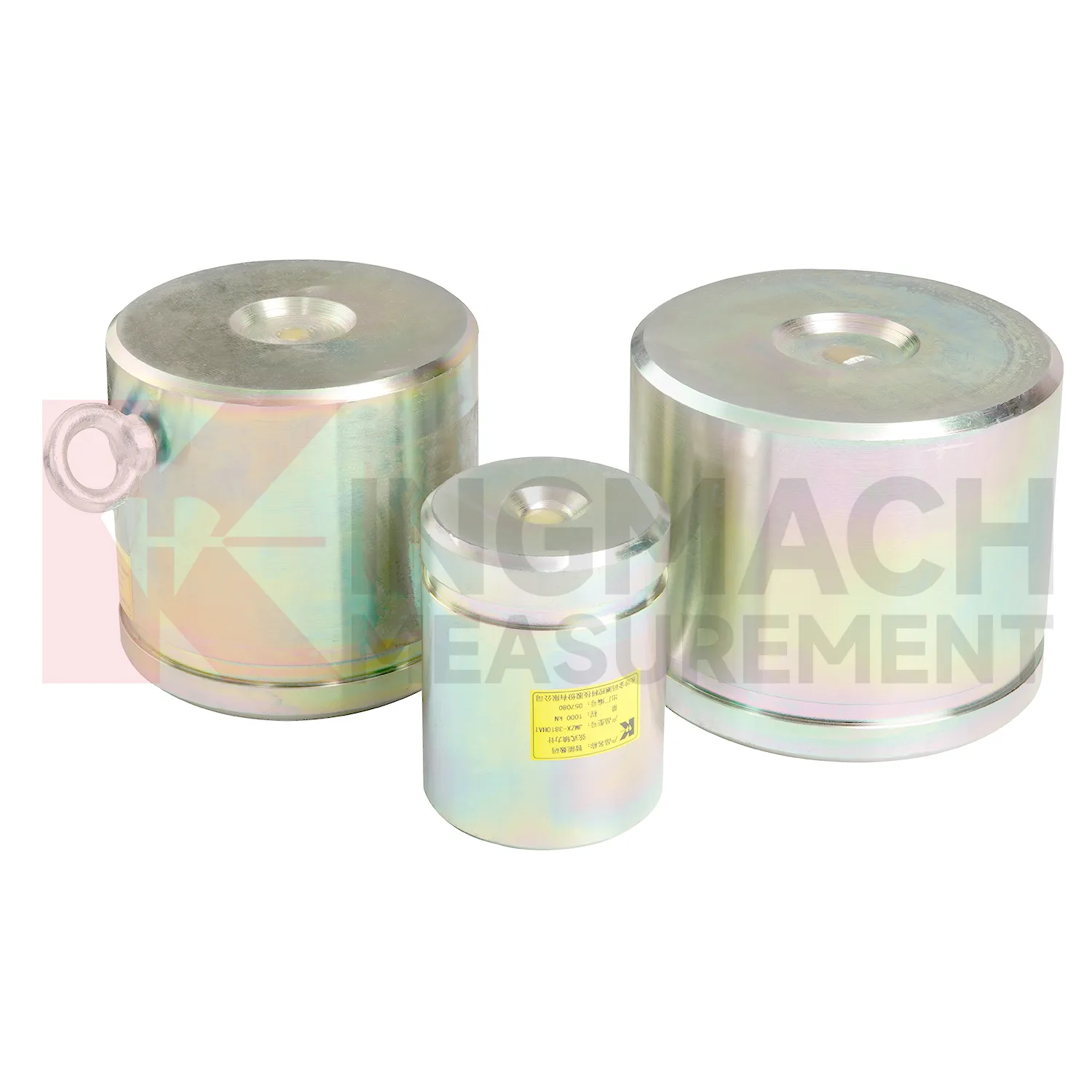

• Solide lastceller (f.eks. JMZX-34/35/36XXHAT ): Disse søyleformede kompresjonselementene sitter mellom strukturelle overflater. Selve cellen blir en bærende innsats. De passer perfekt til høyere kapasitetsområder.
• Aksialkraftlastmålere (f.eks. JMZX-38XXHAT ): Ingeniører optimaliserer disse for kabel- og stagovervåking. De fanger opp førstressendringer over tid. Denne funksjonen er kritisk for langsiktig ytelse av bro og støttemur.
• Jordtrykkceller (f.eks. JMZX-50/51XXAT ): Disse flate cellene med stor diameter måler grensesnittsspenning mellom jord og struktur. Den store varianten "51" håndterer fyllings- og damapplikasjoner med høy belastning.

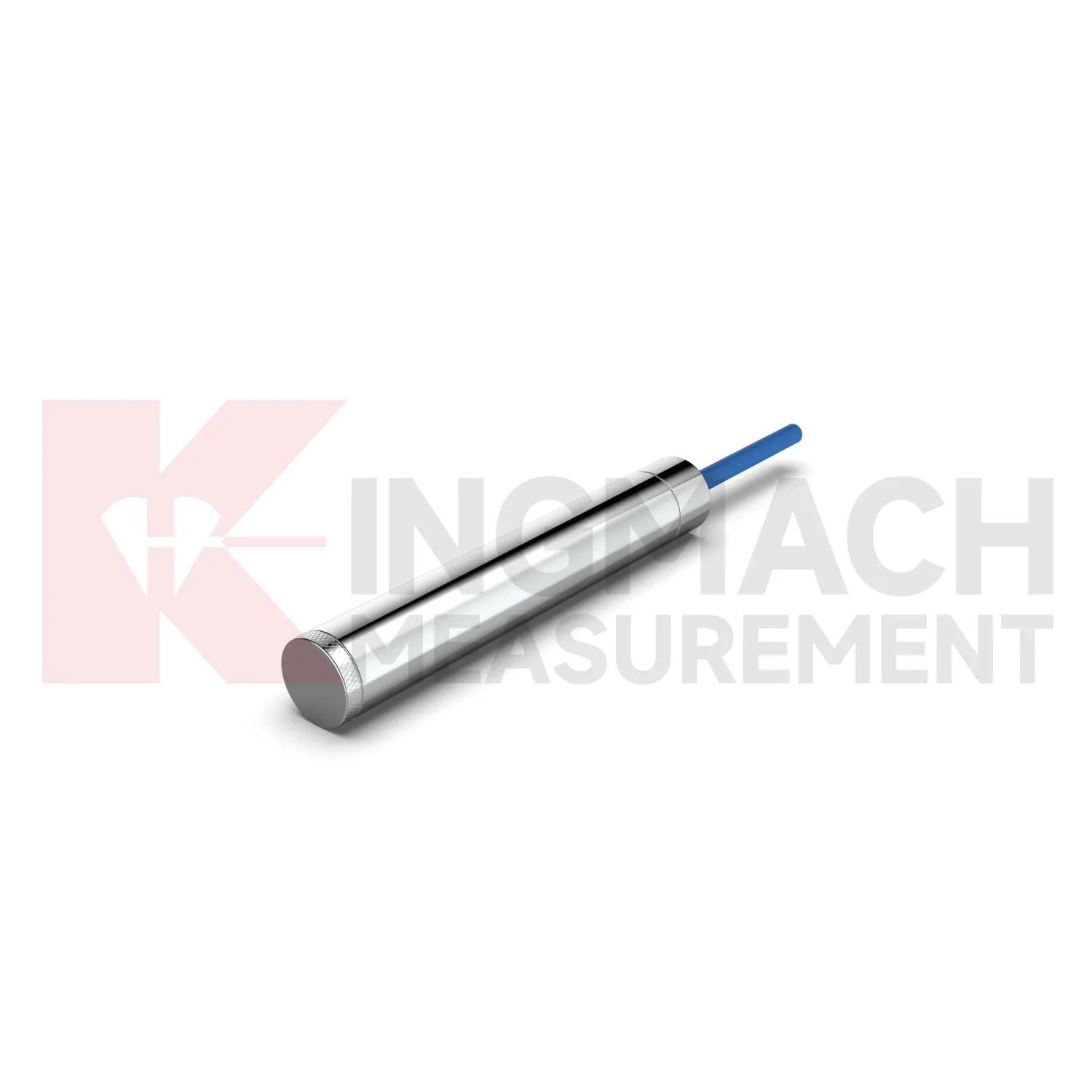

• Piezometre (f.eks. JMZX-55XXHAT ): Ingeniører velger disse når "belastningen" er vanntrykk. Smarte vibrerende trådtyper håndterer langtidsovervåking av grunnvann og poretrykk.

Beslutningsfaktor 3: Kapasitet, nøyaktighet og fellen med overspesifikasjon

Håndter kapasiteten nøye for å unngå den vanlige anskaffelsesfeilen med overspesifikasjon. Mange lag kjøper basert på maksimal kapasitet i stedet for det faktiske driftsområdet. For eksempel, å plassere en 5000 kN-celle i en 400 kN-applikasjon tvinger den til å operere i de laveste 8 % av rekkevidden. Oppløsning og repeterbarhet reduseres kraftig ved ekstreme rekkevidde. Som en generell regel, velg en celle der den forventede driftsbelastningen ligger mellom 40 % og 80 % av dens nominelle kapasitet.

Du må også forstå nøyaktighetsklasser. Laboratorienøyaktighet skiller seg drastisk fra installert nøyaktighet. Temperatureffekter, eksentrisk belastning og kabellengde endrer feltytelsen. Celler med bred rekkevidde, som JMYC-67XXAWL differansetrykkmåler , tilby fleksibilitet. Du må vurdere når de sparer kostnader kontra når de ofrer oppløsning. Til slutt, vurder langsiktig stabilitet. Vibrerende trådsensorer viser utmerket krype- og nulldriftsadferd over flerårige overvåkingsprogrammer. De utkonkurrerer vanligvis resistive strain gauge-typer i disse scenariene.

Beslutningsfaktor 4: Konvensjonell vs. Smart Sensing

Du må bestemme når ombord etterretning er viktig. Konvensjonelle vibrerende trådsensorer sender ut et frekvenssignal. De krever en ekstern avlesning eller datalogger. De tilbyr den laveste enhetskostnaden, høy pålitelighet og flere tiår med bevist ytelse.

Omvendt inneholder smarte (HAT) sensorer en innebygd mikroprosessor. Denne prosessoren håndterer signalbehandling, temperaturkompensasjon og digital RS-485/SDI-12-utgang. Denne intelligensen eliminerer støy over lange kabelføringer på store områder. Du bør velge smarte sensorer for store arrayer på 20 eller flere instrumenter. De utmerker seg også i eksterne nettsteder eller prosjekter som krever direkte integrasjon med SCADA- eller IoT-dataplattformer. Konvensjonelle sensorer forblir tilstrekkelige for manuelle leseprogrammer eller små tellinger. Vurder de totale eierkostnadene nøye. Smarte sensorer koster mer på forhånd, men de reduserer antallet dataloggerkanaler, ledningskompleksitet og vedlikeholdsbesøk over en typisk 5-års overvåkingsperiode.

Beslutningsfaktor 5: Systemintegrasjon

Lastcellen er ikke hele systemet. En lastcelle alene produserer data, men et overvåkingssystem gir innsikt. Du må spesifisere avlesninger, dataloggere, visualiseringsprogramvare og alarmterskler.

Sørg for signalkompatibilitet først. Utdatatypen må passe perfekt til datainnsamlingssystemet. Kablingshensyn er like viktige. Vurder kabellengden mot potensiell signalforringelse. Bruk pansret instrumenteringskabel for underjordiske eller undervannsløp. Tenk på visualisering og varslingsmekanismer. Automatiserte dashbord forvandler rålastavlesninger til handlingsdyktig sikkerhetsintelligens. Denne intelligensen er avgjørende for damovervåking, håndtering av fundamentgroper og brohelse. Se etter prosjektspesifikke løsningspakker skreddersydd for din infrastrukturtype.

En praktisk utvalgssjekkliste

Vanlige utvalgsfeil (og hvordan du unngår dem)

1. Feil bransjefokus: Det er farlig å spesifisere industrielle veieceller for geotekniske applikasjoner. De har feil formfaktor, utilstrekkelige beskyttelsesvurderinger og mangler langsiktige stabilitetsdata.

2. Ignorer installasjonsmetodikk: En hul celle krever perfekt aksial justering. Et uerfarent mannskap kan forårsake eksentriske lastfeil som ødelegger data gjennom hele overvåkingslivet.

3. Kjøp på enhetspris: Innkjøp strengt basert på prisen per sensor mens man ignorerer den totale instrumenteringssystemets kostnad fører til budsjettoverskridelser.

4. Ettertanke datainnsamling: Å behandle datainnsamlingssystemet som en ettertanke skaper enorme kompatibilitetshull.

5. Forsømmelse av vedlikehold: Unnlatelse av å planlegge for rekalibrering eller erstatning av sensor i 10–20+ år overvåkingsprogrammer for damsikkerhet, kompromitterer langsiktig sikkerhet.

Rett sensor, rett prosjekt, rett partner

Å velge riktig sensor sikrer suksessen til prosjektet ditt. Du må definere målemiljøet ditt, matche kraftkonfigurasjonen, optimalisere kapasitetsområdet, velge riktig intelligensnivå og planlegge systemintegrasjonen nøye. Komplekse prosjekter drar stor nytte av tidlig ingeniørdialog i stedet for enkle databladsammenligninger.

Kingmachs tekniske team gir gratis gjennomgang av prosjektkrav. Send inn prosjektparametrene dine og motta en anbefalt sensorspesifikasjon innen 48 timer.→ [Få en gratis teknisk anbefaling]

Denne gratis konsultasjonen bidrar til å sikre optimalt instrumentvalg. Du kan utforske våre relevante prosjektcasestudier for å utdype engasjementet ditt. Bla gjennom vår omfattende Lastecelle for å finne det eksakte instrumentet for dine behov. Vi tilbyr robuste langsiktige støtte- og kalibreringstjenester for å beskytte infrastrukturen din.
