Strain Gauge-applikasjoner i konstruksjon: Viktige fordeler forklart

Hver større strukturell feil i moderne konstruksjon deler et felles advarselsskilt - et som kom stille, uker eller måneder før betong sprakk eller stål knekte. Denne advarselen var en endring i belastningen: en usynlig deformasjon som samler seg i materialet under belastning. Problemet var ikke at strukturen ikke klarte å kommunisere. Problemet var at ingen hørte på.

Strekkmålere endrer det. De er ikke passive instrumenter. De er byggebransjens tidlige varslingssystem – sensorer som konverterer usynlig mekanisk belastning til målbare, handlingsbare data. Ingeniører som distribuerer dem samler ikke bare inn tall. De utvider sin evne til å se inne i en struktur som, når den er bygget, blir ugjennomsiktig for alle andre inspeksjonsmetoder.

Denne artikkelen forklarer hvor strekkmålere brukes i konstruksjonen, hvilke spesifikke fordeler de gir til prosjektteam og eiendeler, og hvordan du velger riktig type for en gitt applikasjon.

Hva gjør egentlig en strekkmåler?

Før du undersøker søknadene, hjelper det å være klar over hva belastning er - og hvorfor det er viktig å måle det.

Alle strukturer opplever mindre deformasjoner når de utsettes for vekt. En lastebil som krysser en brobjelke får bjelken til å bøye seg nedover. En bygningskonstruksjon resulterer i at en betongpel opplever kompresjon. En støttemur bøyer seg fordi gravearbeid skjer på motsatt side. Forskere definerer belastning som deformasjonen som oppstår i materialer, som de måler gjennom mikrobelastning (με) for å studere skjulte bevegelser som folk ikke kan observere.

En strain gauge oppdager disse endringene og konverterer dem til et elektrisk signal. En strekningsmåler fungerer som et måleverktøy som kontinuerlig sporer strukturelle bevegelser ved å detektere både forlengelse og kompresjon med en presisjon på én mikrobelastning.

Den mest brukte typen innen sivil og geoteknisk konstruksjon er vibrerende wire (VW) strain gauge . Driftsprinsippet er elegant. En oppspent ståltråd inne i sensoren vibrerer med en naturlig frekvens. Når den omkringliggende strukturen deformeres, endres ledningens spenning, og dens resonansfrekvens skifter. Det frekvensskiftet oversettes direkte til en belastningsavlesning. Fordi frekvensen er immun mot kabelmotstandsdrift og spenningsvariasjoner, opprettholder VW-målere nøyaktighet over kabeltrekk som overstiger 1000 meter og måleperioder som strekker seg over flere tiår – to forhold som rutinemessig diskvalifiserer resistive foliemålere for permanent infrastrukturovervåking.

Med det grunnlaget etablert, er det her disse sensorene gjør sitt viktigste arbeid.

Hvor strekkmålere brukes i konstruksjon – seks kritiske bruksområder

1. Broer og forhøyede strukturer

Overflatemonterte og overflatesveisede strekkmålere på brobjelker, dekkplater og bæresoner sporer respons på belastning, termisk sykling og langvarig krypning. For aldrende broer som står overfor økte trafikkbelastninger eller seismisk ettermontering, informerer disse dataene om lastvurderingsbeslutninger med faktiske strukturelle bevis i stedet for konservative tekniske forutsetninger. Den identifiserer også seksjoner som opplever unormale belastningskonsentrasjoner - den første indikatoren på lokalisert utmattelsesskade.

2. Betongstøp og massekonstruksjoner

Innstøpingsstrekkmålere støpes direkte inn i fersk betong under konstruksjon. De overvåker herdespenninger, termiske gradienter i massebetong og langsiktig setning - alle prosesser som er fullstendig utilgjengelige etter at støpingen er fullført. Ved damkonstruksjon, tykke brofester og store fundamentplater kan interne termiske gradienter under hydrering generere strekkspenninger som sprekker betong fra innsiden. Innebygde målere oppdager disse forholdene i sanntid, slik at entreprenører kan justere herdeprosedyrene før skade skjer. Dette gjør innstøpingsovervåking til et kvalitetskontrollverktøy under konstruksjon, ikke bare et inspeksjonsverktøy etter det.

3. Deep Foundations og Pile Systems

Armeringsjernstøyningsmålere installeres i linje med armeringsstenger under montering av pelebur, og støpes deretter inn i pelen. De måler den faktiske lastoverføringen fra pelehodet til de bærende lagene under - data som ellers er umulig å få tak i etter at pelen er betong. Dette validerer direkte de geotekniske designforutsetningene gjort under prosjektets fundamentdesignfase. For høyhus, bropilarer og enhver struktur der fundamentytelsen er kritisk, lukker dette verifiseringstrinnet gapet mellom det modellen forutså og det bakken faktisk leverer.

4. Støttemurer og gravestøtte

Byområder står overfor sine farligste overvåkingsutfordringer under dypgravingsarbeid. Strekkmålere på soldatpeler, spunt og tie-back ankere gir kontinuerlige avlesninger gjennom hele utgravningssekvensen. De identifiserer endringer i jordtrykk og bygningsbevegelse før noen fysiske endringer blir synlige. Dataene hjelper byggeteam med å bestemme nødvendige beskyttelsestrinn mens de bestemmer hvor raskt de skal grave og når de skal installere støttekonstruksjoner på t-banebyggeplasser og kjellergraveplasser ved siden av eksisterende bygninger.

5. Tunneler og underjordiske arbeider

Målere montert på tunnelforinger og fjellboltsammenstillinger oppdager overbelastning-indusert konvergens - den gradvise reduksjonen i tunneldiameter forårsaket av bakketrykk over tid. De løser endringer på millimeterskalaen, noe som gjør dem i stand til å identifisere utviklende ustabilitet lenge før tilstanden blir tydelig for inspektører. I bløtmarkstunnelering gjennom urbane områder, hvor overflatesetningen må holde seg innenfor millimetertoleranser, er denne resolusjonen ikke en teknisk forbedring. Det er et sikkerhetskrav.

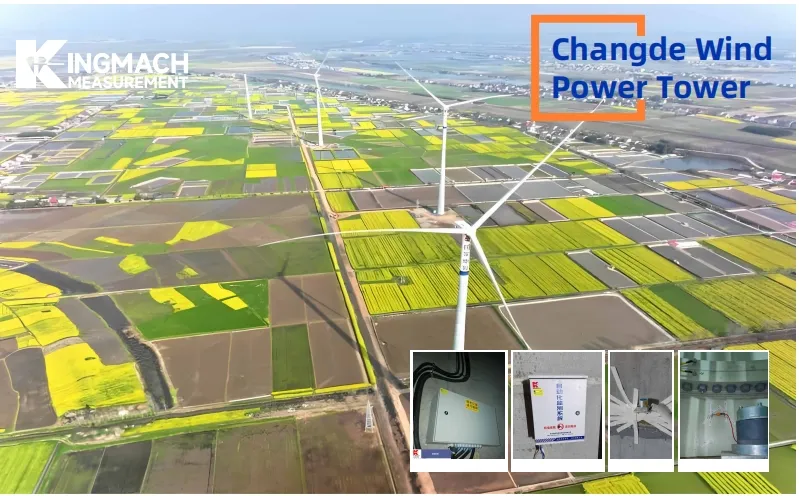

6. Vindtårn og høye konstruksjoner

Overflatesveisede strekkmålere på vindturbintårnflenser og bunnseksjoner overvåker utmattingsakkumulering under den sykliske belastningen som dominerer et vindtårns levetid. Hver rotasjon av rotoren påfører tårnet en liten spenningssyklus. Over tjue år teller disse syklusene milliarder. Belastningsdata lar operatører beregne gjenværende utmattingslevetid med presisjon – ved å gå fra inspeksjonsplaner med faste intervaller til tilstandsbaserte vedlikeholdsprogrammer som er både sikrere og mer kostnadseffektive.

Seks hovedfordeler med strekkmålerovervåking i byggeprosjekter

Det er nyttig å forstå applikasjonene. Å forstå hvorfor disse applikasjonene rettferdiggjør investeringen er det som gjør prosjektteamene i stand til å gjøre saken internt og overfor klienter. Dette er de seks fordelene som betyr mest.

Fordel 1: Tidlig oppdagelse av strukturell nød

Strekkmålere oppdager unormale belastningsmønstre uker eller måneder før makroskopiske symptomer - sprekker, avbøyning, setninger - blir synlige. Denne ledetiden konverterer nødberedskap til planlagt intervensjon. Den økonomiske forskjellen mellom en kontrollert reparasjon og en ikke-planlagt strukturell stenging er typisk en størrelsesorden. Sikkerhetsforskjellen er absolutt. Tidlig oppdagelse sparer ikke bare penger. Det kjøper tid for ingeniører å ta informerte beslutninger i stedet for reaktive.

Fordel 2: Validering av tekniske designforutsetninger

Ingen strukturell modell er en perfekt kopi av virkeligheten. Jordoppførsel, lastfordeling, tilkoblingsytelse og materialvariabilitet introduserer alle gap mellom hva designberegninger forutsier og hva en struktur faktisk opplever. Strekkmålerdata fra reelle belastninger gir tilbakemeldingen som lukker disse hullene. Denne valideringen er spesielt verdifull for førstegangsprosjekter, komplekse grunnforhold eller innovative strukturelle geometrier – akkurat de situasjonene der designusikkerheten er størst og kostnadene ved å ta feil er størst.

Fordel 3: Kontinuerlige sanntidsdata over hele aktivaets livssyklus

Periodisk manuell inspeksjon gir et øyeblikksbilde. En nettverkstilknyttet rekke strekkmålere gir en kontinuerlig film. Koblet til dataloggere og visualiseringsplattformer leverer målere 24/7 avlesninger med konfigurerbare varselterskler. Prosjekteiere kan overvåke strukturell helse fra ethvert sted, noe som er en betydelig operasjonell fordel for internasjonale eiendeler som administrerer infrastruktur på tvers av flere geografier. Fjernovervåking reduserer også frekvensen av kostbare ekspertbesøk på stedet – en direkte besparelse på store, geografisk spredte prosjekter.

Fordel 4: Støtte for overholdelse av forskrifter og sikkerhetsrapportering

Regulatorer i mange jurisdiksjoner krever nå dokumentert strukturell overvåking som en betingelse for driftstillatelser for demninger, store broer og høyhusfundamenter. Strain gauge-systemer produserer tidsstemplede, kalibrerte dataposter som tilfredsstiller disse kravene. De gir også bevismaterialet som er nødvendig for etterforskning av hendelser, forsikringskrav og ansvarsvurderinger. For prosjekteiere som opererer i flere regulatoriske miljøer, forenkler en konsekvent overvåkingsprotokoll bygget på internasjonalt kalibrerte sensorer overholdelse betraktelig.

Fordel 5: Forlenget levetid for aktiva gjennom datadrevet vedlikehold

Strukturer vedlikeholdt i henhold til faktiske tilstandsdata i stedet for faste tidsintervaller unngår to symmetriske feil: for tidlig pensjonering (avvikling av en struktur som fortsatt har mange år med sikker levetid igjen) og forsinket intervensjon (fortsetter å drive en struktur forbi det punktet hvor vedlikehold koster mer enn utskifting). Sensorinformerte vedlikeholdsstrategier har konsekvent forlenget infrastrukturens levetid med år eller tiår på store infrastrukturprogrammer over hele verden. Avkastningen på sensorinvesteringen kombineres over eiendelens levetid.

Fordel 6: Reduksjon i forsikrings- og ansvarseksponering

Denne fordelen får mindre oppmerksomhet i teknisk litteratur enn den fortjener. Dokumenterte strukturelle overvåkingsprogrammer blir i økende grad anerkjent av prosjektforsikringsselskaper, konsesjonsfinansierere og infrastrukturobligasjonsvurderingsbyråer som bevis på aktiv risikostyring. Denne erkjennelsen har målbare effekter: reduserte forsikringspremier, gunstigere lånevilkår og sterkere investortillit til langsiktige infrastrukturkonsesjoner. For prosjektutviklere er sensorsystemet ikke bare et teknisk verktøy. Det er et instrument for finansiell styring.

Velg riktig strekkmåler for byggeprosjektet ditt

Å velge riktig målertype følger to spørsmål: Når vil den bli installert i forhold til konstruksjon? Hvilket materiale og konstruksjonselement overvåker den?

Prosjektscenario	Anbefalt målertype	Nøkkelårsak
Ny betongstøp (fundamenter, demninger, plater)	Embedment VW strain gauge	Installert før hell; ingen tilgang etter

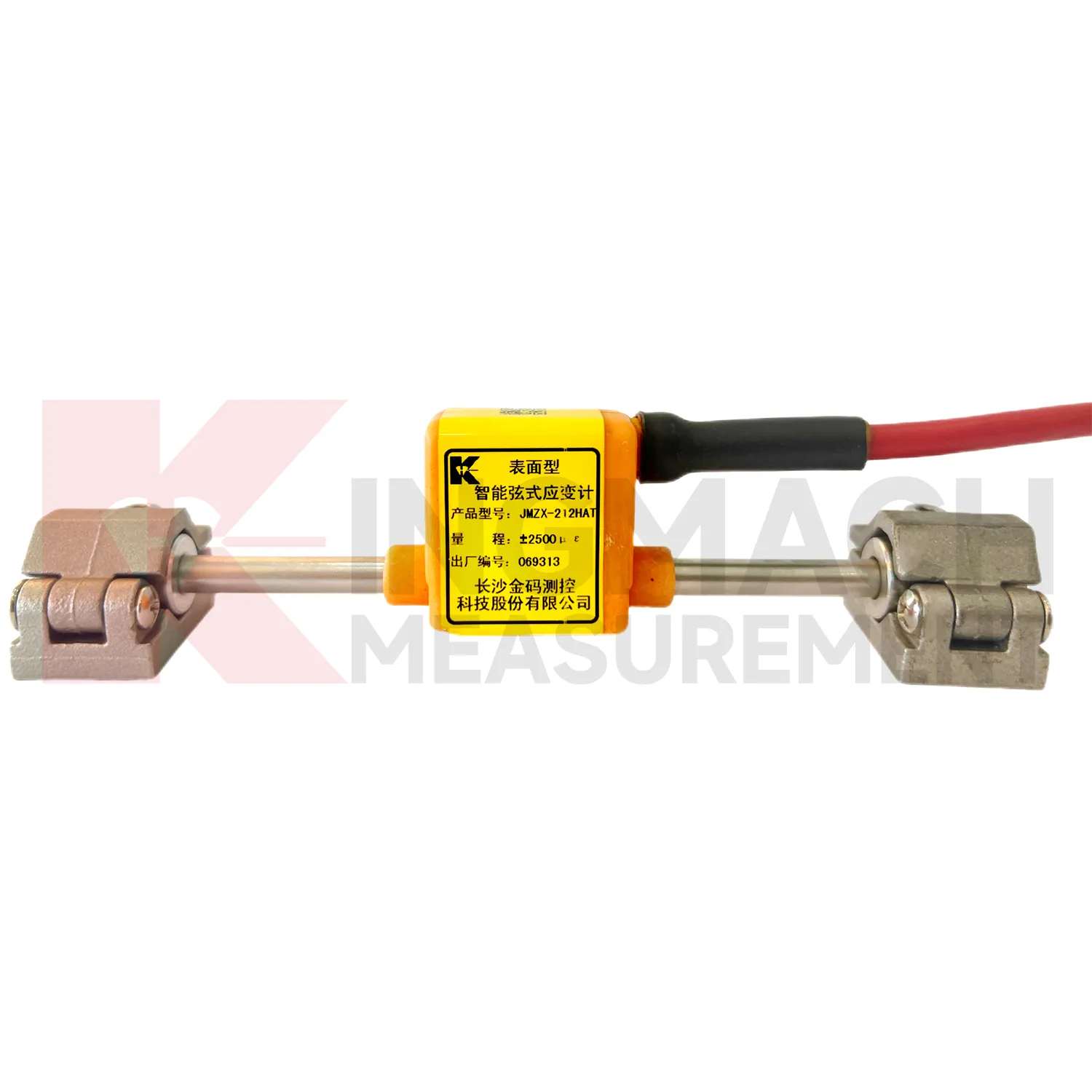

Eksisterende betong eller konstruksjonsvirke	Overflatemontert VW strekkmåler	Boltet eller limt uten strukturelle inngrep
Stålelementer, brodragere, tårnflenser	Overflatesveiset VW strekningsmåler	Sveiset binding tåler vibrasjoner og sykliske belastninger
Armeringsjern og pelarmeringsovervåking	Armeringsjernstøyningsmåler	Måler aksial belastning direkte innenfor stangen

Utover typevalg, gjelder to andre hensyn for de fleste internasjonale prosjekter. For det første integreres smarte og digitale utgangsvarianter – modeller med RS-485-utgang og innebygd temperaturkompensasjon – direkte med IoT-dataloggere og sentraliserte overvåkingsplattformer. Mange anbudsspesifikasjoner for infrastruktur krever nå eksplisitt digitale sensorutganger, spesielt på smartby- og større transportprosjekter. For det andre er fabrikkkalibreringssertifikater avgjørende for overholdelse av regelverk og forsikringsdokumentasjon. Kjøpere bør bekrefte kalibreringssporbarhet før anskaffelse, spesielt når de kjøper sensorer på tvers av landegrensene.

For ingeniører som spesifiserer strekkmålere for infrastrukturprosjekter, Kingmachs vibrerende trådstrekkmålerserie dekker overflate-, innstøpings-, sveisede og armeringsjernstøymålerkonfigurasjoner — med smarte digitale utgangsalternativer designet for integrasjon med moderne overvåkingssystemer.

Konklusjon

En struktur under belastning kommuniserer alltid. Den kommuniserer gjennom mikrodeformasjoner som ingen inspektørens øye kan oppdage og ingen visuell undersøkelse kan kvantifisere. Strekkmålere er instrumentene som gjør kommunikasjonen forståelig – oversetter mekanisk stress til dataene som ingeniører og eiendeler trenger for å ta fornuftige beslutninger.

Fordelene strekker seg langt utover instrumenteringsrommet. Tidlig oppdagelse redder liv og budsjetter. Designvalidering forbedrer kvaliteten på fremtidige prosjekter. Kontinuerlig overvåking muliggjør fjernovervåking i alle skalaer. Overholdelse av regelverk blir dokumenterbar snarere enn antatt. Vedlikehold forlenger eiendelens levetid. Og finansiell risikostyring forbedres på måter som er synlige for både forsikringsselskaper og investorer.

Riktig sensor, korrekt spesifisert og riktig installert, registrerer ikke bare hva en struktur gjør. Det gir enhver interessent – ​​ingeniør, eier, regulator og forsikringsgiver – tillit til å vite at strukturen oppfører seg som den skal, og advarselen de trenger når den ikke er det.

Hvis du spesifiserer sensorer for et kommende prosjekt, kontakt Kingmachs tekniske team med prosjektparametrene dine for en anbefaling for valg av sensor skreddersydd for din strukturelle type, installasjonsforhold og overvåkingsmål.

FAQ

1. Hvilke typer strekkmålere er mest brukt i sivil konstruksjon?

Strekkmålere for vibrerende wire (VW) er det dominerende valget for permanente sivile og geotekniske overvåkingsapplikasjoner. De er tilgjengelige i konfigurasjoner for overflatemontering, innstøping, overflatesveiset og armeringsjernstøyningsmåler for å passe til forskjellige strukturelle elementer og installasjonsforhold. Deres frekvens-utgangsprinsipp gir stabile, langsiktige avlesninger som resistive foliemålere ikke kan opprettholde pålitelig over flerårige overvåkingsprogrammer.

2. Hvor lenge varer innebygde strekkmålere inne i betongkonstruksjoner?

Høykvalitets VW-innstøpingsmålere er utformet for levetider på over 25 til 30 år når de er riktig installert og beskyttet med passende kabelføring. Mange dam- og broovervåkingsinstallasjoner har produsert konsistente data i over to tiår. Langsiktig ytelse avhenger av installasjonskvalitet, kabelbeskyttelse og kalibreringsstabiliteten til sensorelementet – alle faktorer som bør bekreftes med produsenten før anskaffelse.

3. Kan strekkmålere fungere under vannfylte eller fullstendig vannfylte forhold?

Ja. De fleste VW-strekkmålere av sivil kvalitet har IP68 vanntetthet og er spesielt designet for nedsenket drift i marine miljøer, vannholdende strukturer og mettede grunnforhold. Innstøpingsmodellene som brukes i overvåking av dam- og kystfundamenter, opererer rutinemessig under vannspeilet eller i kroppen av vannholdende strukturer i hele deres levetid.

4. Hva er forskjellen mellom en overflatemontert og en strekkmåler?

En overflatemontert måler er installert på utsiden av en eksisterende struktur - limt med epoksy eller boltet gjennom braketter - etter at konstruksjonen er fullført. Den måler belastningen på den strukturelle overflaten. En innstøpingsmåler støpes direkte inn i fersk betong under konstruksjon og måler tøyningen i konstruksjonselementets kropp. Innstøpingsmålere gir data om den indre spenningstilstanden til massebetong, som overflateinstrumenter ikke har tilgang til, og de forblir på plass permanent som en del av strukturen.

5. Hvordan integreres strain gauges med moderne strukturelle helseovervåkingsplattformer?

Smarte VW strain gauges med digital RS-485-utgang kobles direkte til kompatible dataloggere, som overfører avlesninger til skybaserte eller lokale overvåkingsplattformer via mobilnettverk, satellitt- eller kablede nettverk. Disse plattformene viser belastningsdata i sanntid, bruker varslingsterskler og genererer automatiserte rapporter for overholdelses- og vedlikeholdsteam. Integrasjonen krever kompatibel datalogger-maskinvare og nettverkstilkobling på overvåkingsstedet - som begge bør spesifiseres ved siden av sensorvalget på prosjektplanleggingsstadiet.
