Strekkmåler for vibrerende tråd vs. elektrisk tøyningsmåler: nøkkelforskjeller

1. Velge riktig strekkmåler i ingeniørprosjekter

Den globale etterspørselen etter strukturell helseovervåking (SHM) i infrastruktur vokser raskt. Nøyaktig belastningsmåling spiller en viktig rolle for å sikre prosjektsikkerhet, langsiktig holdbarhet og overholdelse av regelverk. Prosjektledere velger vanligvis mellom to hovedteknologier: den vibrerende wire strain gauge (VWSG) og den elektriske strain gauge (ESG). Denne artikkelen gir en omfattende strain gauge-sammenligning for å hjelpe ingeniører, entreprenører og anskaffelsesteam med å velge riktig løsning for deres spesifikke prosjekter.

2. Arbeidsprinsipper: Hvordan hver teknologi måler belastning

2.1 Strekkmåler for vibrerende tråd (VWSG)

VWSG fungerer basert på frekvensendringen til en strammet ledning inne i sensoren. Strukturell tøyning forårsaker en spenningsvariasjon i denne ledningen, som deretter fører til et målbart frekvensskifte. Dette genererte signalet er iboende digitalt, noe som betyr at det forblir stabilt selv når det sendes over lange avstander. En viktig innsikt for ingeniører er at dette frekvensbaserte signalet er iboende digitalt og forblir svært stabilt selv når det sendes over lange avstander. Dette er en viktig fordel med VWSG-teknologi i tøffe miljøer.

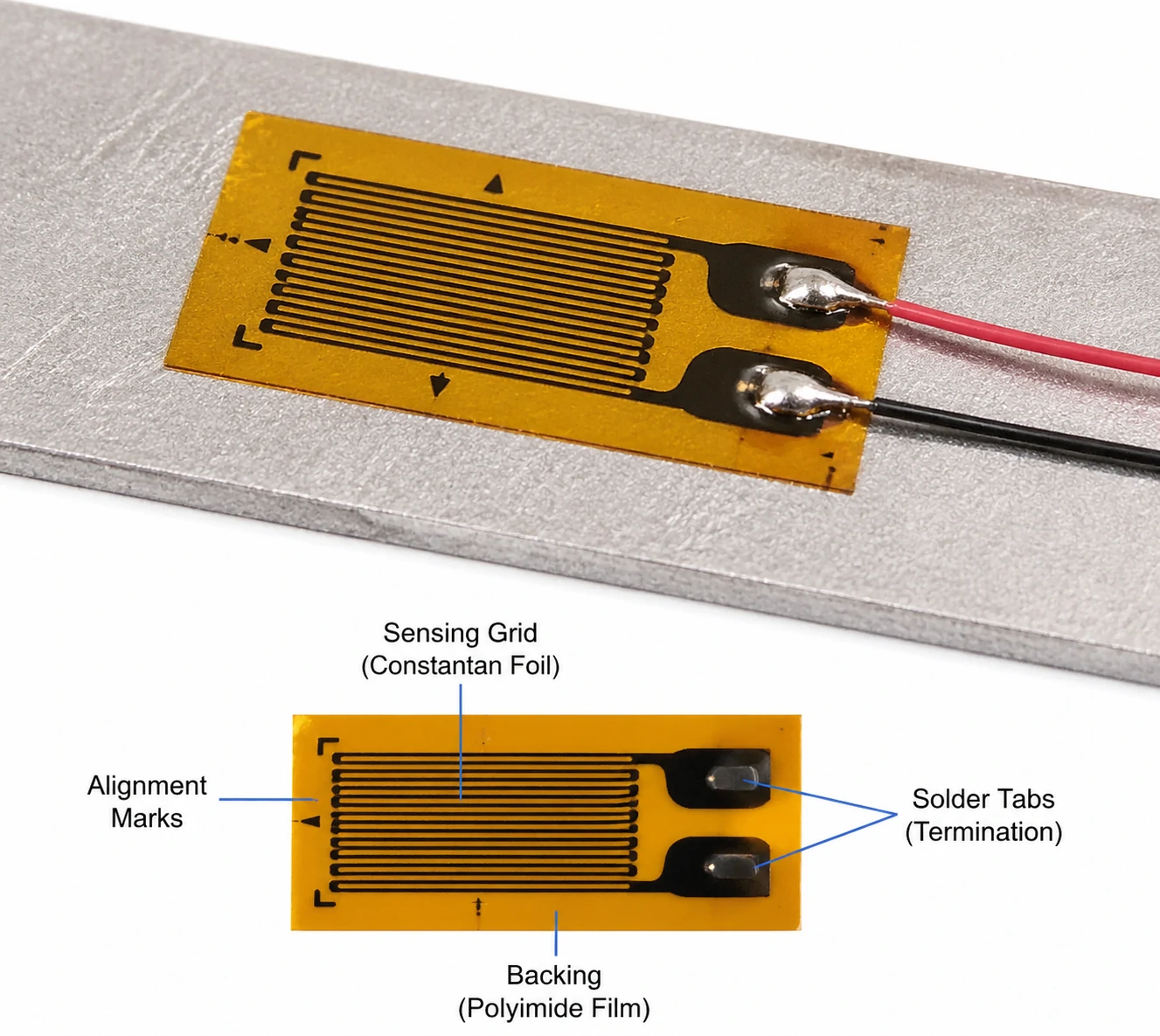

2.2 Elektrisk strekkmåler (ESG)

Den elektriske strain gauge, eller motstand strain gauge, fungerer basert på en elektrisk motstandsendring. Fysisk belastning forårsaker denne motstandsendringen, som en Wheatstone-brokrets deretter konverterer til en målbar spenningsutgang. Dette analoge systemet krever nøye signalbehandling og forsterkning for å produsere brukbare data. En sentral innsikt er at ESG utmerker seg ved å oppdage mikroskopiske endringer, men er betydelig mer sårbar for miljøpåvirkning.

3. Ytelsessammenligning: Nøyaktighet, stabilitet og følsomhet

3.1 Målenøyaktighet

Den elektriske strekningsmåleren gir høy kortsiktig nøyaktighet. I kontrast gir den vibrerende trådstrekkmåleren eksepsjonelt pålitelig langsiktig nøyaktighet.

3.2 Langsiktig stabilitet

VWSG utmerker seg i flerårige overvåkingsprosjekter fordi dens fysiske mekanisme iboende motstår drift. ESG sliter ofte i langsiktige applikasjoner. ESG er svært utsatt for signaldrift og uønskede temperatureffekter over tid.

3.3 Følsomhet og oppløsning

ESG tilbyr overlegen følsomhet, noe som gjør den bedre egnet for å måle mikrobelastning, utføre laboratorietester og fange dynamiske måleendringer. VWSG opererer med en litt lavere oppløsning, noe som gjør den ideell for overvåking av statiske og sakte skiftende belastninger.

4. Miljøtilpasningsevne: Hvilken yter best under tøffe forhold?

4.1 Temperaturmotstand

Temperaturendringer påvirker alle strukturelle helseovervåkingssensorer. VWSG har innebygd temperaturkompensasjon, som effektiviserer datainnsamlingsprosessen. ESG krever eksterne kompensasjonsmekanismer for å opprettholde dataintegriteten under temperatursvingninger.

4.2 Fuktighet, korrosjon og støv

VWSG er fullstendig forseglet mot elementene, noe som gjør den svært egnet for innebygde applikasjoner. ESG er svært følsom for installasjonskvalitet og krever betydelig ekstern beskyttelse for å overleve fuktighet og støv.

4.3 Elektromagnetisk interferens (EMI)

VWSG er fullstendig immun mot elektromagnetisk interferens fordi den er avhengig av et frekvenssignal. ESG forblir svært mottakelig for EMI fordi den sender ut et analogt signal. Denne immuniteten gir en sterk salgsvinkel for bruk av VWSG-sensorer i store infrastrukturprosjekter. De presterer eksepsjonelt godt i kystområder, underjordiske tunneler og store demninger.

5. Installasjon og vedlikehold: praktiske hensyn for ingeniører

5.1 Installasjonskompleksitet

ESG krever en grundig installasjonsprosess. Teknikere må utføre presis overflateforberedelse og sikre kritisk limbinding for å oppnå nøyaktige avlesninger. VWSG tilbyr en mye mer robust installasjonsopplevelse. Arbeidere kan enkelt tilpasse VWSG for direkte betonginnstøping uten å kompromittere sensoren.

5.2 Vedlikeholdskrav

ESG har en høyere feilrisiko i feltet. Operatører må utføre hyppig kalibrering for å holde ESG-en fungerende korrekt. VWSG krever minimalt vedlikehold når den er installert. Denne holdbarheten resulterer i en svært lang levetid for VWSG.

6. Kompatibilitet med datainnsamling og overvåkingssystemer

6.1 Signaloverføring

VWSG håndterer uanstrengt langdistanseoverføring, og sender nøyaktige signaler opptil flere kilometer. ESG sliter med lange kabelstrekninger og er sterkt begrenset av signalstøy.

6.2 Integrasjon med SHM-systemer

Begge sensortypene tilbyr integrasjon med moderne strukturelle helseovervåkingsnettverk. De sikrer kompatibilitet med standard dataloggere. De kobles sømløst til IoT-overvåkingsplattformer og fjernovervåkingssystemer. Denne interoperabiliteten gir en flott mulighet til å introdusere komplette overvåkingsløsninger til kunder.

7. Typiske bruksområder: Der hver sensor yter best

7.1 Bruk av vibrerende trådstrekkmåler

• Dammer og vannkraftstasjoner
• Broer og tunneler
• Dype fundamenter
• Bakker og geoteknisk overvåking

7.2 Bruk av elektrisk strekningsmåler

• Laboratorietesting
• FoU for romfart og bilindustri
• Kortsiktig strukturell testing
• Høyfrekvente dynamiske målinger

8. Kostnad vs. verdi: kortsiktig budsjett vs. langsiktig avkastning

Når de analyserer alternativer for vibrerende wire vs motstandstøyningsmåler, må teamene se lenger enn den opprinnelige kjøpesummen. ESG gir en lavere startkostnad. Hyppig vedlikehold og utskiftninger resulterer imidlertid i en mye høyere livssykluskostnad for ESG. VWSG krever en høyere forhåndsinvestering. Over tid gir VWSG lavere vedlikeholds- og erstatningskostnader. En avgjørende innkjøpsinnsikt er at den totale eierkostnaden (TCO) betyr vesentlig mer i store flerårige prosjekter.

9. Beslutningsveiledning: Hvordan velge riktig strekkmåler for prosjektet ditt

9.1 Nøkkelvalgskriterier

Innkjøpsteam må evaluere flere kjernefaktorer før de foretar et endelig sensorvalg. Du må vurdere den totale prosjektvarigheten og de spesifikke miljøforholdene på stedet. Du må også bestemme den nødvendige nøyaktigheten, skissere dine strenge budsjettbegrensninger og vurdere den generelle installasjonsgjennomførbarheten.

9.2 Tabell for rask sammenligning

Faktor	Vibrerende ledning	Elektrisk
Stabilitet	Glimrende	Gjennomsnittlig
Følsomhet	Gjennomsnittlig	Glimrende
Varighet	Glimrende	Lav
Kostnad (start)	Høyere	Senke

10. Konklusjon: Matching av teknologi til prosjektbehov

Det er rett og slett ingen "one-size-fits-all"-løsning når du velger strukturelle sensorer. Oppsummert er VWSG det overlegne valget for langtidsovervåking i tøffe miljøer. ESG er fortsatt det beste verktøyet for høypresisjon, kortsiktige testapplikasjoner.

Vi inviterer leserne til å be om en teknisk konsultasjon med ingeniørteamet vårt. Vi kan hjelpe deg med å få tilpassede sensorløsninger og grundig diskutere dine spesifikke prosjektkrav. Kontakt oss for en skreddersydd belastningsovervåkingsløsning for ditt neste infrastrukturprosjekt.

[Kontakt oss nå!]

Vanlige spørsmål

1. Hva er hovedforskjellen mellom en vibrerende trådstrekkmåler og en elektrisk strekkmåler?

Hovedforskjellen ligger i deres arbeidsprinsipper. En VWSG er avhengig av frekvensforskyvningen til en strammet ledning for å måle strekk, mens en ESG måler strekk gjennom en endring i elektrisk motstand.

2. Hvilken strain gauge er bedre for langsiktige infrastrukturprosjekter?

Den vibrerende trådstrekkmåleren er bedre for langsiktige prosjekter. Den har iboende motstand mot signaldrift og tåler lett tøffe miljøforhold over flere år.

3. Hvorfor sliter elektriske strekkmålere med langdistansesignaloverføring?

Elektriske strekkmålere sender ut et analogt spenningssignal. Dette analoge signalet degraderes over lange kabelstrekninger og fanger enkelt opp elektromagnetisk interferens (EMI) og signalstøy.

4. Kan jeg legge inn elektriske strekkmålere direkte i betong?

Selv om det er mulig, anbefales det ikke uten omfattende ekstern beskyttelse. VWSG er fullstendig forseglet og naturlig robust, noe som gjør dem til industristandarden for direkte betonginnstøping.

5. Hvilket alternativ gir bedre avkastning på investeringen (ROI)?

For kortsiktige eller laboratorieprosjekter tilbyr ESG en bedre ROI på grunn av lavere startkostnader. For storskala eller flerårige infrastrukturprosjekter gir VWSG en betydelig bedre ROI fordi dens totale eierkostnader er lavere på grunn av minimalt vedlikeholds- og utskiftingsbehov.
