Hva er en vibrerende trådstrekkmåler? Fordeler, bruk og begrensninger

Se for deg en broingeniør som sitter på et kontor og ser på strukturelle data strømme inn fra sensorer innebygd dypt inne i betongbrygger for over et tiår siden. Avlesningene er fortsatt nøyaktige, og signalet er fortsatt stabilt. Dette nivået av langsiktig pålitelighet er ikke en lykkelig ulykke. Det er resultatet av å velge riktig teknologi for jobben.

Arbeidshesten bak denne utholdenheten er den vibrerende trådstrekkmåleren. Denne sensoren har konsekvent overgått konkurrerende teknologier i krevende miljøer. Denne artikkelen vil forklare nøyaktig hvordan en vibrerende trådstrekkmåler fungerer, evaluere dens kjernefordeler og ærlige begrensninger, og hjelpe deg med å matche riktig sensortype til ditt neste prosjekt.

Hva er en vibrerende trådstrekkmåler?

For å forstå sensoren må vi først definere hva den måler. I sivil og geoteknisk ingeniørfag refererer "belastning" til den lille mengden deformasjon et materiale opplever når det utsettes for stress eller belastning. Det er viktig å måle denne belastningen. Den forteller ingeniører om en bro bøyer seg for mye, om en demning legger seg ujevnt, eller om en tunnelforing tar på seg farlig trykk.

En vibrerende wire (VW) strain gauge måler denne deformasjonen ved hjelp av et strålende enkelt driftsprinsipp. Inne i målerhuset sitter en oppspent ståltråd. Når en elektrisk puls eksiterer denne ledningen, resonerer den med en spesifikk frekvens som er direkte proporsjonal med spenningen. Når konstruksjonsmaterialet rundt måleren deformeres, strekker eller komprimerer det målerlegemet, endrer spenningen til den indre ledningen og endrer resonansfrekvensen. Denne frekvensforskyvningen konverteres deretter til en presis tøyningsavlesning.

Dette frekvensbaserte signalet er svært robust. I motsetning til tradisjonelle resistive (folie) strekkmålere, som er avhengige av spenningsendringer som kan svekkes over avstanden, beveger et vibrerende ledningssignal seg uanstrengt over lange kabelstrekninger. Dette gjør VW-måleren til den ultimate strukturelle helseovervåkingssensoren for tøffe miljøer og flerårige utplasseringer.

For å imøtekomme ulike konstruksjonsscenarier, kommer disse sensorene vanligvis i tre hovedkonfigurasjoner: overflatemontering, innstøping og overflatesveiset.

Typer vibrerende trådstrekkmålere

Valg av riktig måletype avhenger helt av prosjektfasen og materialene som er involvert.

Overflatemodell: Ingeniører bolter eller epoksy-binder disse målerne direkte til betong-, stål- eller treoverflater etter at konstruksjonen er fullført. De er det beste valget for overvåking etter konstruksjon eller ettermonteringsprosjekter. Et godt eksempel er JMZX-212HAT/HB Smart Vibrerende Wire Strain Gauge , som tilbyr høy presisjon for eksisterende infrastruktur.

Innstøpingsmodell: Arbeidere støper disse målerne direkte inn i fersk betong. Sensoren blir permanent en del av strukturen. De er ideelle for overvåking av demninger, pålefundamenter og massestøping av betong.

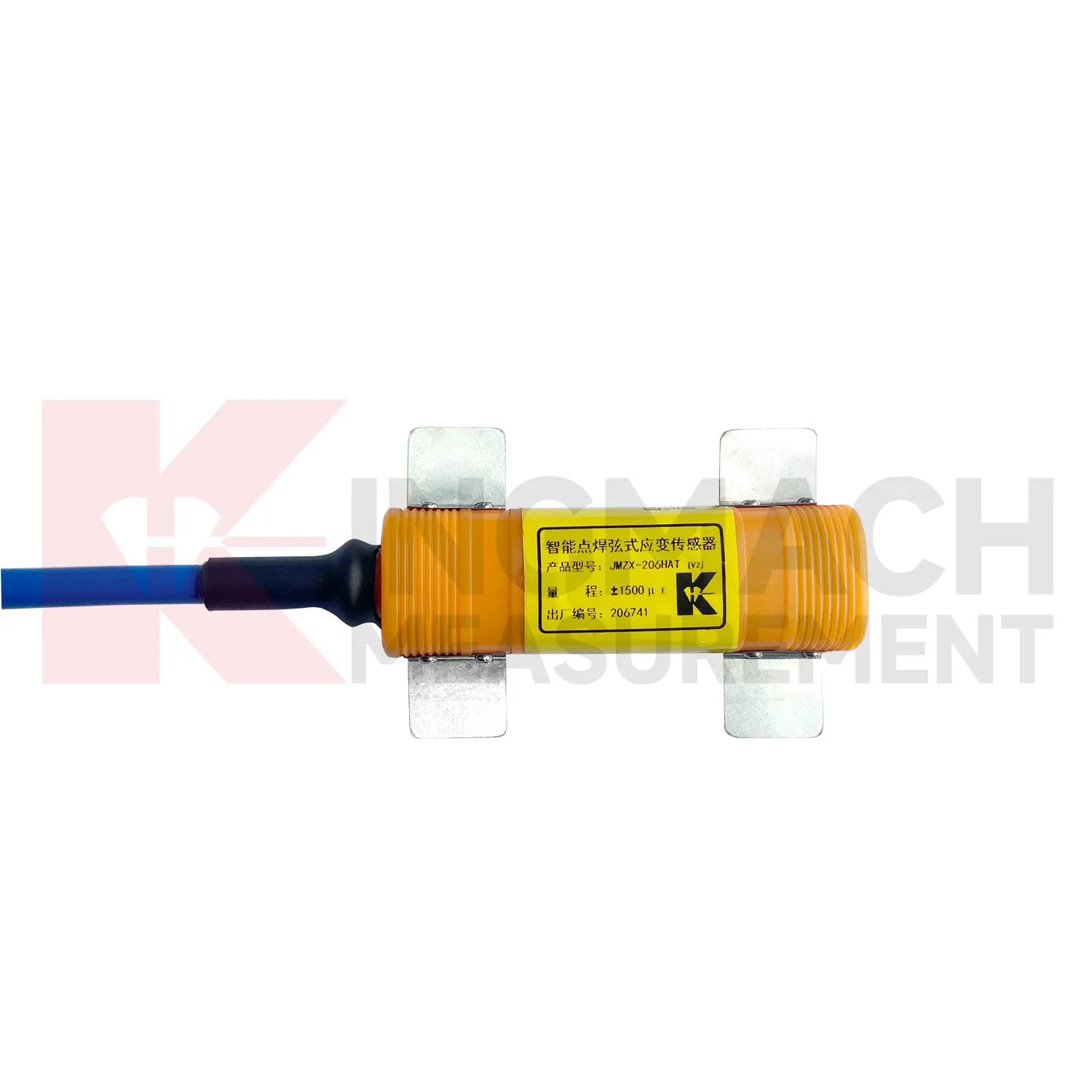

Overflatesveiset modell: Teknikere sveiser disse direkte til stålelementer som brodragere, stålpeler og vindtårnflenser. En sveiset forbindelse tåler vibrasjoner og syklisk belastning langt bedre enn limbindinger.

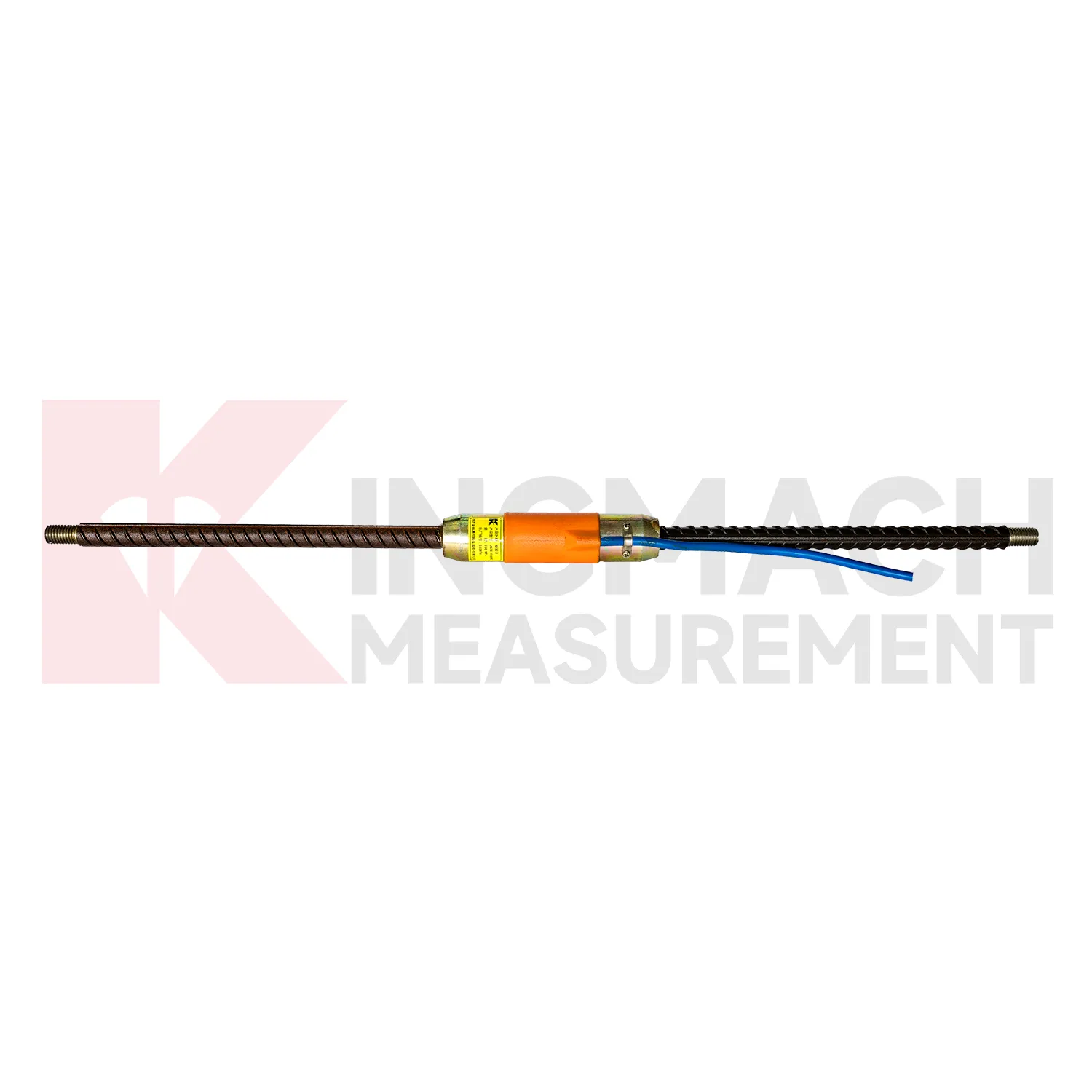

Armeringsjern strekkmålere: Byggemannskaper plasserer disse hule rørformede sensorene på linje med armeringsstenger. De måler direkte den aksiale kraften i armeringsjernet, noe som er avgjørende for å forstå helsen til peler, støttemurer og tunnelforinger.

Hurtigvalgsguide

Prosjektfase / Materiale	Anbefalt målertype	Vanlig applikasjon
Eksisterende betong eller tømmer	Overflatefeste	Ombygginger, bygningshistorisk overvåking
Frisk betong støpes	Innstøping	Demninger, fundamenter, støttemurer
Eksisterende stålkonstruksjoner	Overflate sveiset	Bruer, vindturbintårn, stålpeler
Forsterkede betongkonstruksjoner	Strekkmåler for armeringsjern	Bærende peler, tunnelforinger

Viktige fordeler med VW-målere

Ingeniører velger vibrerende trådsensorer som deres primære verktøy for å overvåke strukturell integritet over lengre tidsperioder fordi denne teknologien gir permanente overvåkingsmuligheter. De primære fordelene inkluderer:

Eksepsjonell langsiktig stabilitet: Frekvensutgangen til en VW-måler opprettholder fullstendig stabilitet fordi ytelsen forblir upåvirket av endringer i kabelmotstand, infiltrasjon av kontaktfuktighet og svingninger i forsyningsspenningen. Disse problemene plager ofte resistive målere over tid, men VW-sensorer forblir stabile i flere tiår.

Sterk EMI/RFI-immunitet: Byggeplassene skaper et elektrisk støyende miljø. Dieselgeneratorer og sveiseutstyr, sammen med kraftledninger, produserer forstyrrelser. Frekvensdomenesignalene kan enkelt passere gjennom disse miljøene, noe som eliminerer behovet for kostbare og tunge kabelskjermingssystemer.

Lange kabelføringer: VW-sensorer opprettholder signalkvaliteten når de opererer med 1000 meter kabel, som strekker seg utover denne avstanden. Dette lar ingeniører rute alle data tilbake til en enkelt sentralisert datalogger på store dam- eller tunnelplasser.

Bredt driftstemperaturområde: Sensorene opprettholder sine operasjonelle funksjoner på tvers av ekstreme temperaturområder, fra subzero alpine regioner til tropiske infrastruktur byggeplasser, som muliggjør deres bruk som et standard overvåkingssystem for geotekniske applikasjoner over hele verden.

Innebygde termistorer: De fleste moderne VW-målere inkluderer en intern termistor, som fungerer som en innebygd termistor. Systemet bruker en enkelt kabelføring for å levere temperaturdata, noe som muliggjør automatiske temperaturjusteringer som forbedrer kvaliteten på innsamlede data.

Digitale og smarte varianter: De smarte modellene i dag bruker HAT- og HB-suffikser for å vise deres evne til å koble tradisjonelle systemer med moderne Industrial 4.0-operasjoner. Enhetene tilbyr RS-485-utgangsfunksjonalitet sammen med innebygde datalagringsmuligheter og sømløs tilkobling til gjeldende IoT-dataloggingsutstyr og SCADA-systemer.

Prosjektapplikasjoner av vibrerende trådstrekkmålere

Vibrerende trådstrekkmålere fungerer som nervesystemet for moderne infrastruktur. De gir kritiske data på tvers av et bredt spekter av sivilingeniørprosjekter.

Bro og Viadukt: Ingeniører bruker overflatemonterte og sveisede målere for å overvåke bjelkens bøyning, lagerbelastninger og termisk ekspansjon i prosjekter som krever spesiell oppmerksomhet for både konstruksjoner med lang spennvidde og høytrafikksystemer.

Dammer og hydrauliske konstruksjoner: De dedikerte innstøpingsmålerne, som ingeniører plasserer i massebetongkonstruksjoner, sporer de tre grunnleggende prosessene med kryp og setninger og poretrykkinteraksjoner fra begynnelsen til slutten av strukturens operative levetid, som varer i flere tiår.

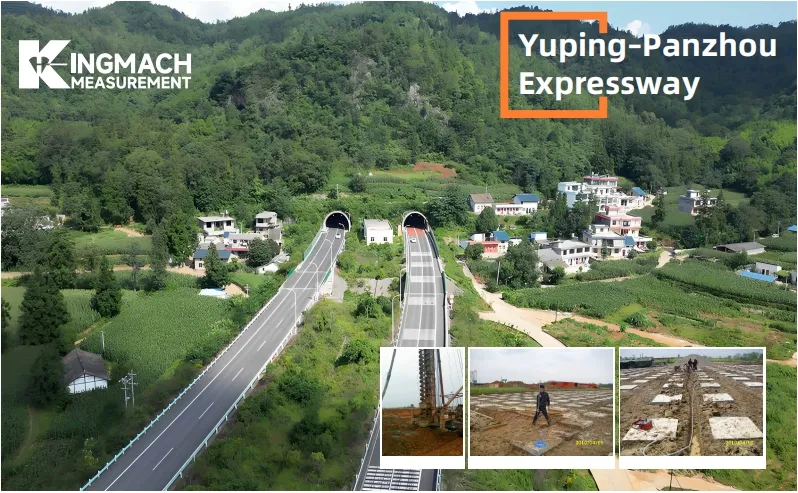

Tunneler og underjordiske arbeider: Målerne som ingeniører installerer på tunnelforinger og bergbolter fungerer for å overvåke konvergens, som oppstår på grunn av overbelastningstrykk. Systemet gir forhåndsvarsel til ingeniørteam om strukturelle endringer som oppstår før de kan observere noen synlige sprekker.

Høye bygninger og fundamenter: Armeringsjernstøyningsmålere og innstøpingsmålere i dype fundamenter bekrefter lastoverføringsforutsetningene som ble gjort under prosjekteringen. De tetter gapet mellom geoteknisk prediksjon og konstruksjonsvirkelighet.

Vindturbintårn: De overflatesveisede målerne, som er festet til tårnflenser, overvåker utmattingskritiske skjøter på vindturbintårn under vindbelastning. Betydningen av denne utviklingen har økt fordi vindparker på land og til havs ekspanderer over hele verden.

Støttemurer og bakker: Distribuerte målearrayer overvåker jordmassebevegelser mens de sporer prosessen med progressiv svikt gjennom sine målemuligheter. Den innsamlede informasjonen tilhører kategorien essensielle data, som beskytter jernbane- og motorveivollerprosjekter mot potensielle farer.

Begrensninger og ærlige avveininger

Ingen sensor er perfekt for enhver applikasjon. Å forstå begrensningene til VW strekkmålere sikrer at du spesifiserer riktig verktøy for jobben.

Ikke egnet for dynamiske målinger: VW-målerne måler kvasi-statisk belastning fordi de kun registrerer sakte skiftende bevegelser. For å overvåke høyfrekvente vibrasjoner som overstiger 1 til 2 Hz, må du bruke enten akselerometre eller resistive foliemålere.

Høyere enhetskostnad: Den nøyaktige produksjonsprosessen sammen med de interne elektroniske komponentene til en VW-måler, resulterer i høyere kostnader sammenlignet med enkle foliemålere. Kostnaden blir forsvarlig når den brukes til permanente installasjoner, men det er fortsatt unødvendig for midlertidige laboratorieforsøk.

Krever kompatibelt avlesningsutstyr: VW-signaler trenger spesifikke avlesningsenheter eller dataloggere som kan matche deres frekvenskrav. Anskaffelsesteamene må verifisere budsjettbegrensninger sammen med kompatibilitetsbehov i begynnelsen av planleggingsprosessen.

Innstøpningsmålere er ikke gjenfinnbare: Innstøpingsmåleren blir permanent etter montering i betong. Systemet har permanente installasjonsfeil fordi de ikke kan fikses. Systemet krever fabrikkkalibrering sammen med ekspertinstallasjon fordi disse to elementene garanterer riktig systemytelse.

Ekstrem langsiktig kalibreringsdrift: Mens VW-sensorer er usedvanlig stabile, kan de oppleve mindre kalibreringsdrift over ekstreme spenn på flere tiår. Ingeniører bør gjennomgå publiserte driftspesifikasjoner for prosjekter som overstiger 20 til 30 år uten planlagt rekalibreringstilgang.

VW vs. andre sensorteknologier

Hvordan er den vibrerende trådstrekkmåleren sammenlignet med alternative strukturelle helseovervåkingssensorer?

VW vs. Resistive (folie) målere: VW-målere vinner lett på nøyaktighet over lange kabler og lengre tidsrammer. Foliemålere vinner på lavere startkostnader og høyfrekvent dynamisk respons.

VW vs. Fiber Optic (FBG) målere: FBG-sensorer utmerker seg ved distribuert sensing langs en enkelt kontinuerlig fiber og tilbyr ultra-langdistanseoverføring. VW-sensorer vinner på de totale kostnadene, økosystemets modenhet og det enkle å erstatte avlesningsmaskinvare.

VW vs MEMS sensorer: MEMS (Micro-Electro-Mechanical Systems) utmerker seg i høyfrekvente, dynamiske applikasjoner. VW-teknologi er fortsatt det overlegne valget for statisk og kvasistatisk permanent overvåking.

Teknologisammenligningstabell

Sensortype	Beste brukstilfelle	Langsiktig stabilitet	Typisk infrastrukturtilpasning
Vibrerende ledning	Langsom, statisk belastningsovervåking	Utmerket (tiår)	Demninger, tunneler, fundamenter, tunge sivile
Resistiv (folie)	Høyfrekvent dynamisk testing	Dårlig til moderat	Laboratorietesting, korttidsdiagnostikk
Fiberoptikk (FBG)	Distribuerte arrays med høy tetthet	Glimrende	Rørledninger, massive sammenhengende spenn
MEMS	Dynamisk vibrasjon og tiltsporing	God	Seismisk overvåking, aktiv brodynamikk

Beste praksis for installasjon

For å få mest mulig ut av anleggssensoren din krever grundig installasjon.

Overflatefeste: Riktig overflatebehandling er obligatorisk. Slip overflaten flat og avfett den grundig. Sørg for at måleren er orientert riktig med hovedspenningsaksen og installer fysiske deksler for å beskytte sensoren mot konstruksjonstrafikk.

Innstøping: Plasser måleren sikkert inne i armeringsjernet og oppretthold strenge krav til betongdekke. Før signalkablene forsiktig for å unngå knekk eller riv under betongstøpingen. Ta alltid en null-avlesning før betongen stivner.

Overflate sveiset: Overhold strengt krav til sveisekvalitet. La metallet gjennomgå spenningsavlastning etter sveising og fullfør nedkjølingsfasen før du etablerer den første grunnlinjeavlesningen.

Universelle tips: Registrer alltid grunnlinjeavlesninger umiddelbart etter installasjon. Bruk den innebygde termistoren for temperaturkompenseringspraksis. Til slutt, etablere en tydelig kabelmerkingsprotokoll for multisensor-arrayer for å forhindre forvirring ved dataloggerterminalen.

Slik spesifiserer og henter du måleren din

Når du er klar til å anskaffe en vibrerende trådstrekkmåler, fokuser på detaljene. Lag en streng sjekkliste for spesifikasjoner som inkluderer det nødvendige måleområdet (målt i mikrostrain, eller $\mu\varepsilon$), målerlengde, driftstemperaturvindu, ønsket utgangstype (analog vs. RS-485 digital), kabellengde og IP-klassifisering.

Når du snakker med leverandører, still de riktige spørsmålene. Be om prøvekalibreringssertifikater. Spør om cross-ta3245lk-immunitet hvis du installerer store multisensor-arrayer. Bekreft at sensorene deres er kompatible med ditt foretrukne dataloggermerke, og bekreft leveringstider for store kommersielle kvanta.

For prosjekter som krever overflateovervåking med høy presisjon, tilbyr JMZX-212-serien en utmerket balanse mellom holdbarhet og digital integrasjon, og oppfyller strenge internasjonale infrastrukturstandarder.

Konklusjon

Den vibrerende trådstrekkmåleren tjener sin plass i langsiktig strukturell overvåking, ikke gjennom prangende nyhet, men gjennom bevist pålitelighet. Den måler endring gjennom robuste frekvenssignaler, og tilbyr eksepsjonell stabilitet, sterk interferensimmunitet og sømløs dataoverføring over massive byggeplasser. Selv om de ikke er ment for dynamisk, høyhastighets støttesting, er deres kvasistatiske ytelse uovertruffen. Det er en kvalitet som betyr mest når disse sensorene forventes å overleve konstruksjonsmannskapene som installerte dem.

Klar til å utstyre ditt neste prosjekt? Vi inviterer deg til å sende inn prosjektspesifikasjonene til ingeniørteamet vårt for personlig støtte for valg av sensorer. Kontakt oss i dag for et tilbud eller for å laste ned omfattende produktdatablad.

Vanlige spørsmål

1. Hvor nøyaktig er en vibrerende trådstrekkmåler?

Når den er installert riktig og temperaturkompensert ved hjelp av den innebygde termistoren, gir en høykvalitets VW strekkmåler vanligvis en nøyaktighet på $\pm0,1\%$ til $\pm0,5\%$ av full skala, noe som gjør den svært pålitelig for strukturell helseovervåking.

2. Kan VW-målere fungere under vann?

Ja. Innstøpning og overflatemonterte VW-målere er rutinemessig forseglet med høye IP-klassifiseringer (ofte IP68). Dette gjør at de kan operere permanent mens de er nedsenket i vann, noe som er avgjørende for dam- og dypfundamentprosjekter.

3. Hva er den typiske levetiden til en innebygd strekkmåler?

Fordi den innvendige ståltråden er hermetisk forseglet og beskyttet mot ekstern oksidasjon, kan en innebygd VW-strekkmåler lett fungere nøyaktig i 25 til 50 år, og ofte vare hele levetiden til vertskonstruksjonen.

4. Trenger jeg spesialutstyr for å lese dataene?

Ja. Fordi VW-målere sender ut et frekvenssignal i stedet for en enkel spenning, må du bruke en dedikert vibrerende ledningsavlesningsenhet eller en datalogger spesifikt konfigurert med en vibrerende ledningsgrensesnittmodul.

5. Kan en ødelagt kabel på en innebygd måler repareres?

Hvis en kabel kuttes utenfor betongkonstruksjonen, kan den skjøtes ved hjelp av riktige vanntette koblingsbokser. Men hvis kabelen brytes dypt inne i betongstøpen nær sensorkroppen, går måleren permanent tapt. Dette understreker behovet for forsiktig kabelføring under bygging.
